Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D4204T | 2007–2010 |
| C70 (06-) | D4204T | 2008–2010 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
Специальные инструменты
- 🔧 T9997102,
- 🔧 Подъeмная траверса
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы

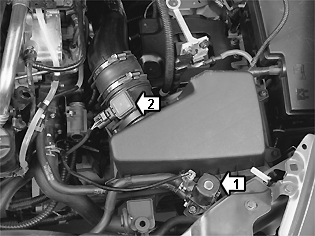

Снимите:
- аккумулятор. См.: Аккумулятор
- клапан охлаждающей жидкости двигателя (1).
Ослабьте зажим шланга.
Снимите:
- разъем (2)
- корпус воздухоочистителя.
Снятие
Снятие блока аккумулятора
Снимите:
- 3 винта (1)
- блок аккумулятора (2).
Установка подъемных приспособлений
Расположите подъeмную траверсу 🔧 Подъeмная траверса на опорных стаканах подвески и передней поперечной балке над левой подъемной проушиной двигателя.

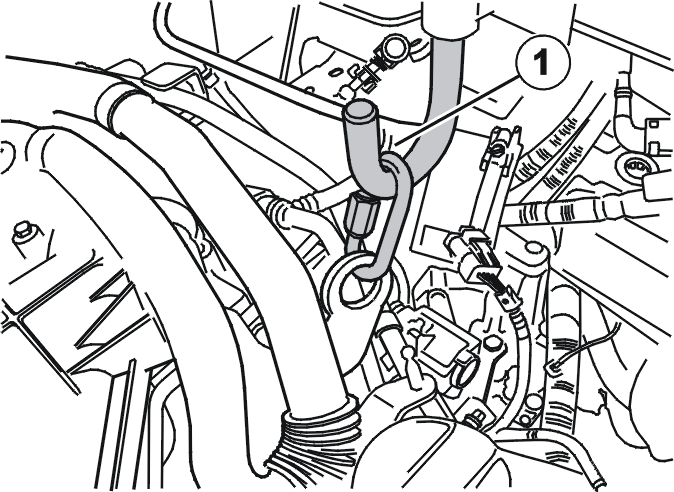

Используйте подъемную проушину (1) из 🔧 T9997102, между подъемной скобой двигателя и 🔧 Подъeмная траверса.
Снятие крышки двигателя

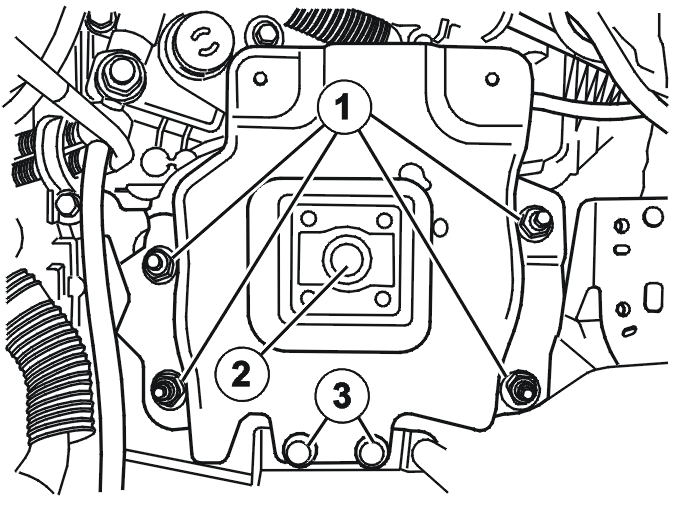

Снимите:
- 4 гайки (1) кронштейна
- 2 винта (3)
- кронштейн
- винт подушки двигателя (2)
- крепление двигателя.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка подушки двигателя
Установите:
- подушку двигателя
- винт подушки двигателя. Затяните. См.: Åtdragningsmoment
- кронштейн
- 4 гайки кронштейна. Затяните. См.: Åtdragningsmoment
- 2 винта M8.
Завершение
Снимите:
- подъемное приспособление: 🔧 Подъeмная траверса
- подъемную проушину инструмента 🔧 T9997102,.
Установите:
- блок аккумулятора
- 3 винта M6
- аккумулятор. См.: Аккумулятор
- корпус воздухоочистителя
- клапан охлаждающей жидкости двигателя
- 2 винта M6.
