Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C30 | D4204T | 2007–2010 |
| C70 (06-) | B5244S4 | 2006–2010 |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | D4204T | 2008–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2006 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2006 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
Специальные инструменты
- 🔧 Съемник
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие центральной консоли
Снимите центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.
Снятие
Снятие ручки переключателя передач и чехла
Снимите ручку рычага переключателя передач и чехол. См.: Knopp växelspak.
Снятие узла переключателя передач

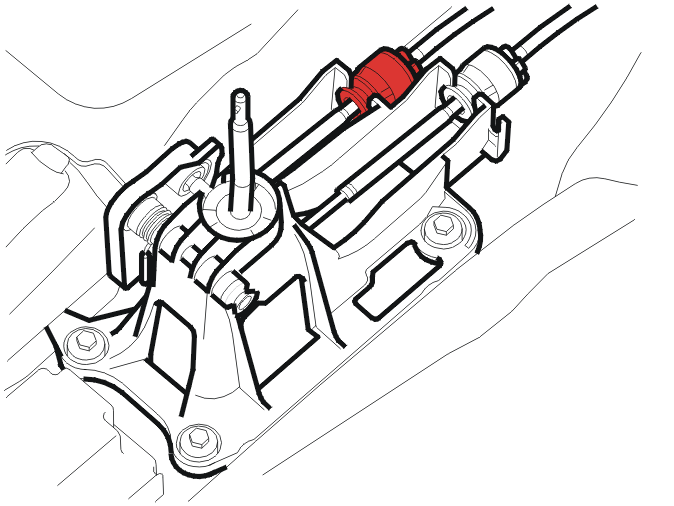

Отсоедините левый трос переключателя передач с конца узла переключателя передач. Теперь доступ к винту снизу открыт.
Осторожно: Будьте осторожны, чтобы не допустить резких перегибов или перекручиваний тросов.

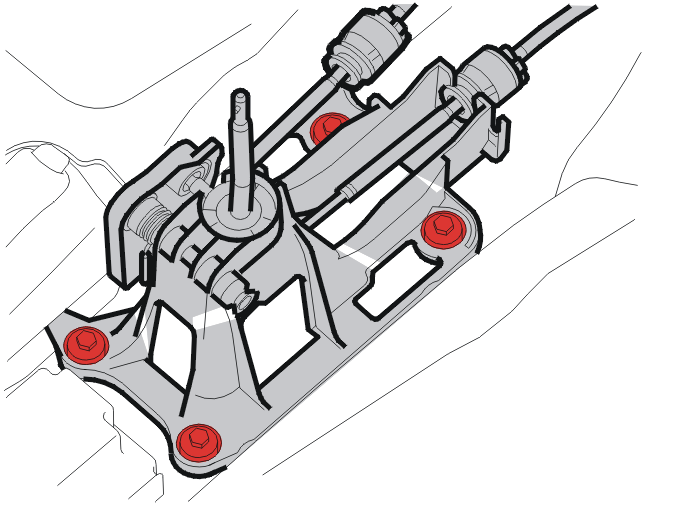

Выверните 4 винта. Поднимите слегка узел переключателя передач.
Снятие тросов коробки передач
Подсказка: Чтобы вытянуть трос переключателя передач, винт на съемнике поворачивается против часовой стрелки.

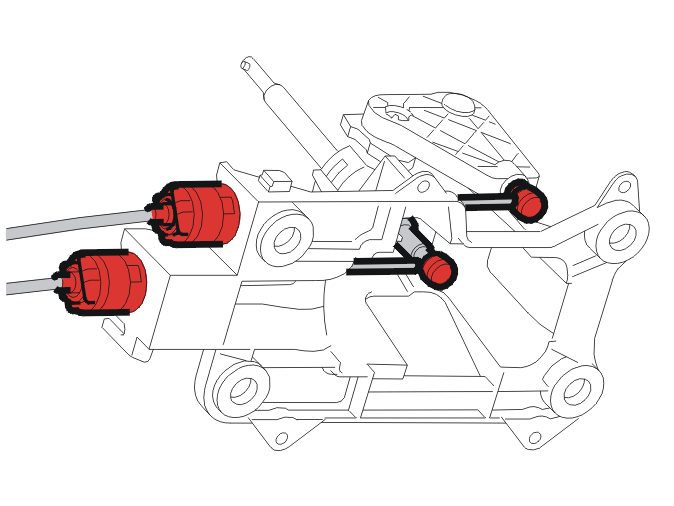

Снимите тросы переключателя передач с шаровых соединителей. Используйте 🔧 Съемник.Отсоедините тросы переключателя передач с конца узла переключателя передач.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка тросов переключателя передач
Установите рукой:
- правый трос переключателя передач в конце узла переключателя передач
- шаровые шарниры тросов переключателя передач.
Установка узла переключателя передач
Установите:
- узел переключателя передач
- 4 винта M8.
Установка тросов переключателя передач
Установите левый трос переключателя передач в конце узла переключателя передач.
Установка чехла и ручки рычага переключателя передач
Установите чехол и ручку рычага переключателя передач. См.: Knopp växelspak.
Установка центральной консоли
Установите центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.
