Топливопровод, вспомогательный обогреватель, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите:

• брызговик под двигателем

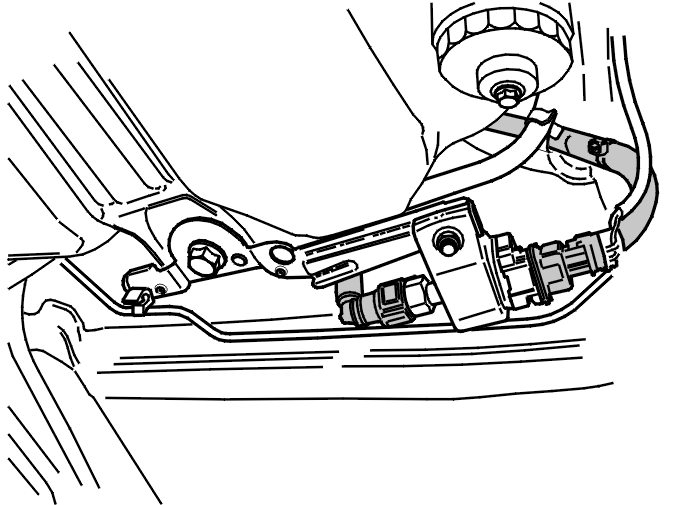

• защитную панель (см. иллюстрацию).

Снятие топливопровода обогревателя охлаждающей жидкости двигателя

Снимите:

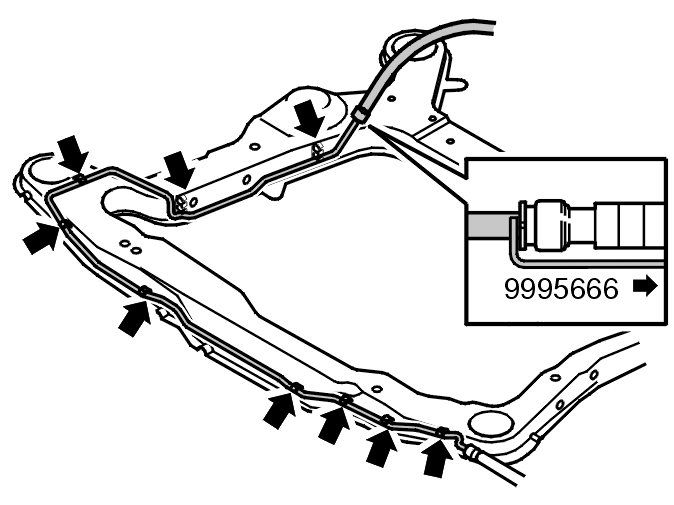

• быстросъемный соединитель на заднем крае подрамника
• зажим для шланга обогревателя.

Подсказка: Используйте специальный инструмент🔧 TÅNG (FÖR OETIKERKLAMMOR)(плоскогубцы Oetiker) для снятия и закрепления зажимов.

Вытяните трубу из зажима.

Снимите:

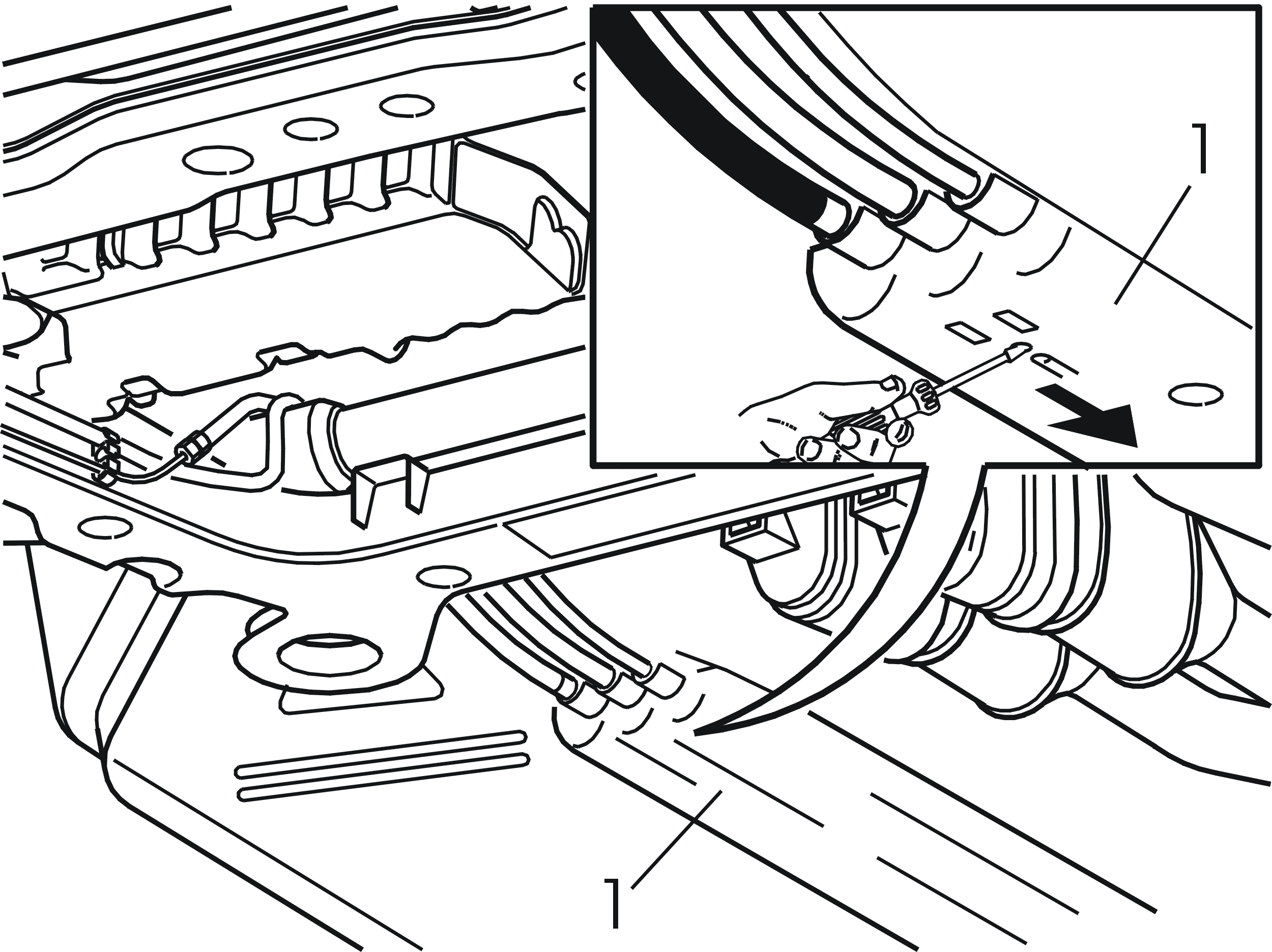

• крышку над топливопроводом, сдвинув зажимы в сторону (см. иллюстрацию).

• быстросъемный соединитель и зажим для топливных шлангов.

Закупорьте шланги.

Снимите:

• задние сиденья. См.Обивка, подушка спинки сиденья, центральное (второй ряд), замена и Обивка, подушка спинки сиденья, наружная (второй ряд)
• правую боковую панель в багажном отсеке / третьем ряду сидений. См.Боковая панель багажного отделения, замена
• правую секцию воздуховода к заднему правому вентиляционному каналу в стойке С
• изоляцию
• четыре гайки
• смотровой люк для блока топливного бака.

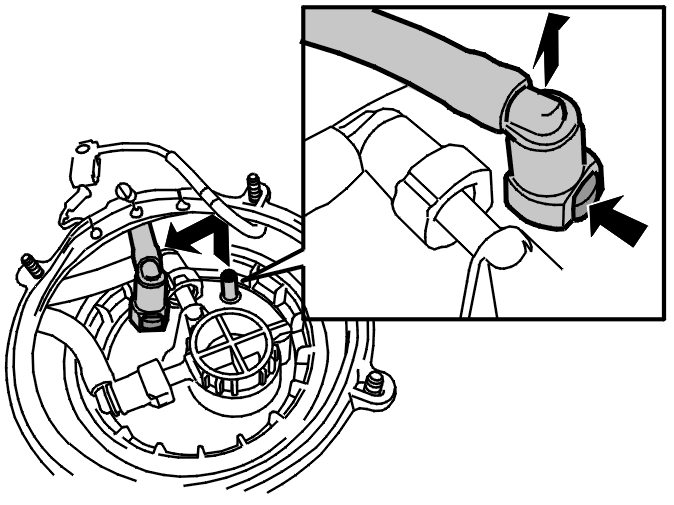

Отсоедините быстросъемный соединитель (см. иллюстрацию). Стяните топливный шланг.

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки. Это вызвано опасностью разливания топлива.

Установка топливопровода обогревателя охлаждающей жидкости двигателя

Установите топливопровод.Подсоедините топливопровод к топливному насосу.Убедитесь, что угол наклона на топливном насосе равен 15°.Подсоедините топливопровод от топливного насоса и вперед на подрамник и топливопровод.Установите топливопровод на зажиме и топливных выводах.

Заключительная проверка

Проверьте работу обогревателя. Проверьте функционирование обогревателя. См.Обогреватель охлаждающей жидкости двигателя, проверка работы.Проверьте на наличие утечки в топливопроводах и шлангах.Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности.

Привинтите смотровой люк для блока топливного бака на место.

Установите:

• изоляцию
• воздуховод канала на правой стойке С
• правую боковую панель в багажном отсеке / третьем ряду сидений. См.Боковая панель багажного отделения, замена
• задние сиденья. См.Обивка, подушка спинки сиденья, центральное (второй ряд), замена и Обивка, подушка спинки сиденья, наружная (второй ряд)
• защитную панель (см. иллюстрацию)
• брызговик под двигателем.
