Обивка, подушка спинки сиденья, центральное (второй ряд), замена

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие центрального сиденья (второй ряд)

Снимите:

• провод аккумуляторной батареи согласно:Заметьте при отсоединении/подсоединении провода аккумулятора
• внешнее сиденье согласно:Обивка, подушка спинки сиденья, наружная (второй ряд).

Отсоедините разъем под сиденьем.Снимите 4 боковых элемента на сиденье над винтами.Потяните передние боковые элементы прямо вперед, чтобы отделить их.

Потяните задние боковые элементы вверх, чтобы отделить их.Выверните 4 винта.Выньте сиденье.

Снятие обивки с подушки центральной спинки сиденья (второй ряд)

Снимите:

• подголовник

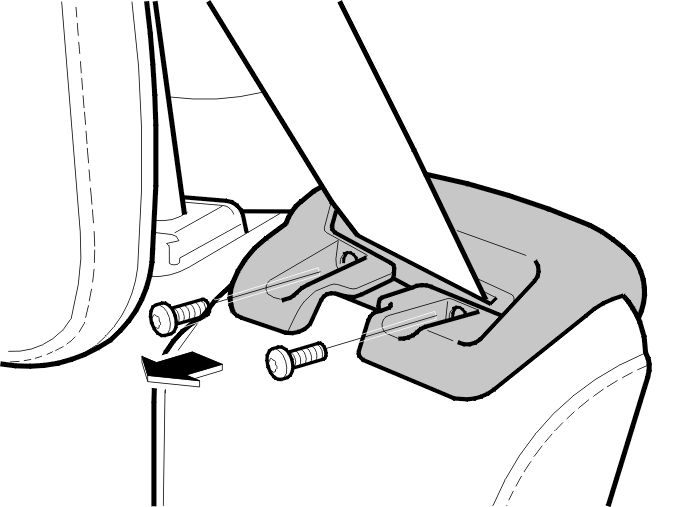

• 2 винта кронштейна ремня безопасности.

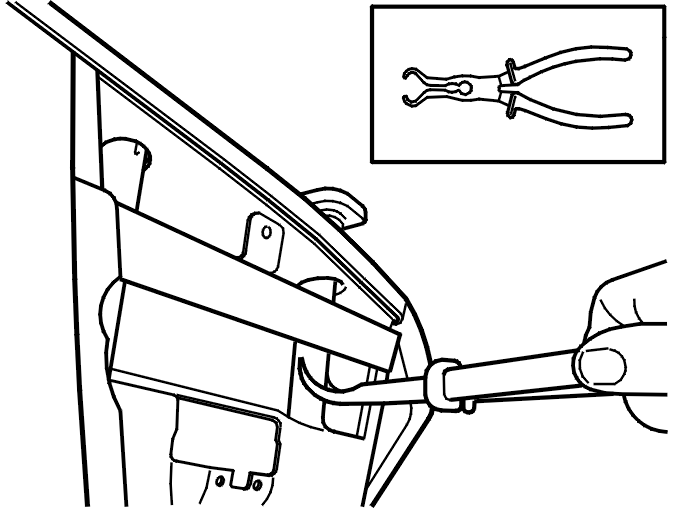

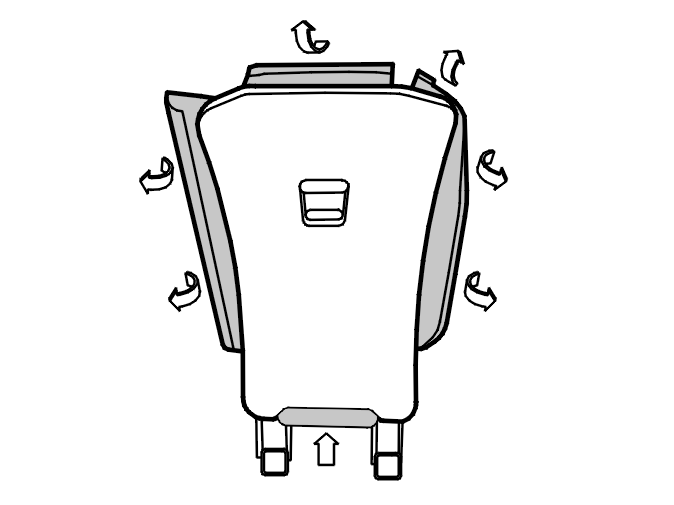

Отогните уплотнительную накладку от канала в задней секции.Снимите обивку.

Сложите обивку.

Снимите:

• 3 винта
• заднюю секцию.

• направляющие втулки подголовника.

Вдавите защелки.Потяните направляющие втулки прямо вперед.

Снимите:

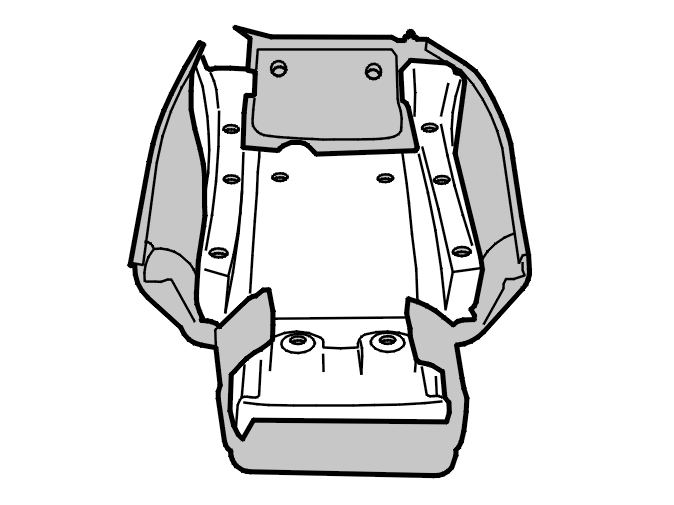

• обивку / подушку с рамы сиденья
• обивку с подушки.

Выньте обивку из зажима в подушке.

Установка сервисных фиксаторов

Установите сервисные фиксаторы согласно:Сервисный фиксатор, установка

Установка обивки на подушке центральной спинки сиденья (второй ряд)

Установите:

• обивку подушки
• заднюю секцию на раме спинки сиденья
• 3 винта. Затяните
• обивку / подушку на раме спинки сиденья.

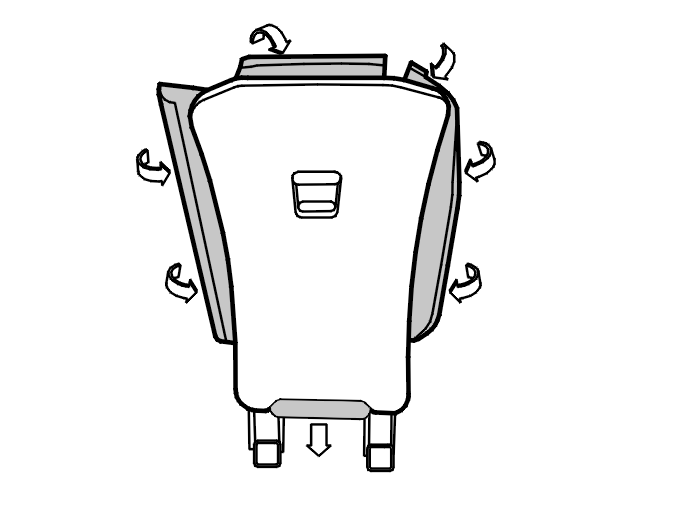

Загните уплотнительную накладку в канал в задней секции.Начните с верхнего молдинга, затем перейдите к нижнему молдингу, и наконец к молдингам по бокам.

Установите:

• направляющие втулки подголовника
• кронштейн ремня безопасности
• 2 винта. Затяните
• подголовник.

Установка центрального сиденья (второй ряд)

Вставьте сиденье.

Установите:

• разъем под сиденьем
• 4 винта M10. Затяните
• боковые элементы над винтами
• внешнее сиденье согласно:Обивка, подушка спинки сиденья, наружная (второй ряд).
