Обивка, подушка спинки сиденья, наружная (второй ряд)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие наружного сиденья (второй ряд)

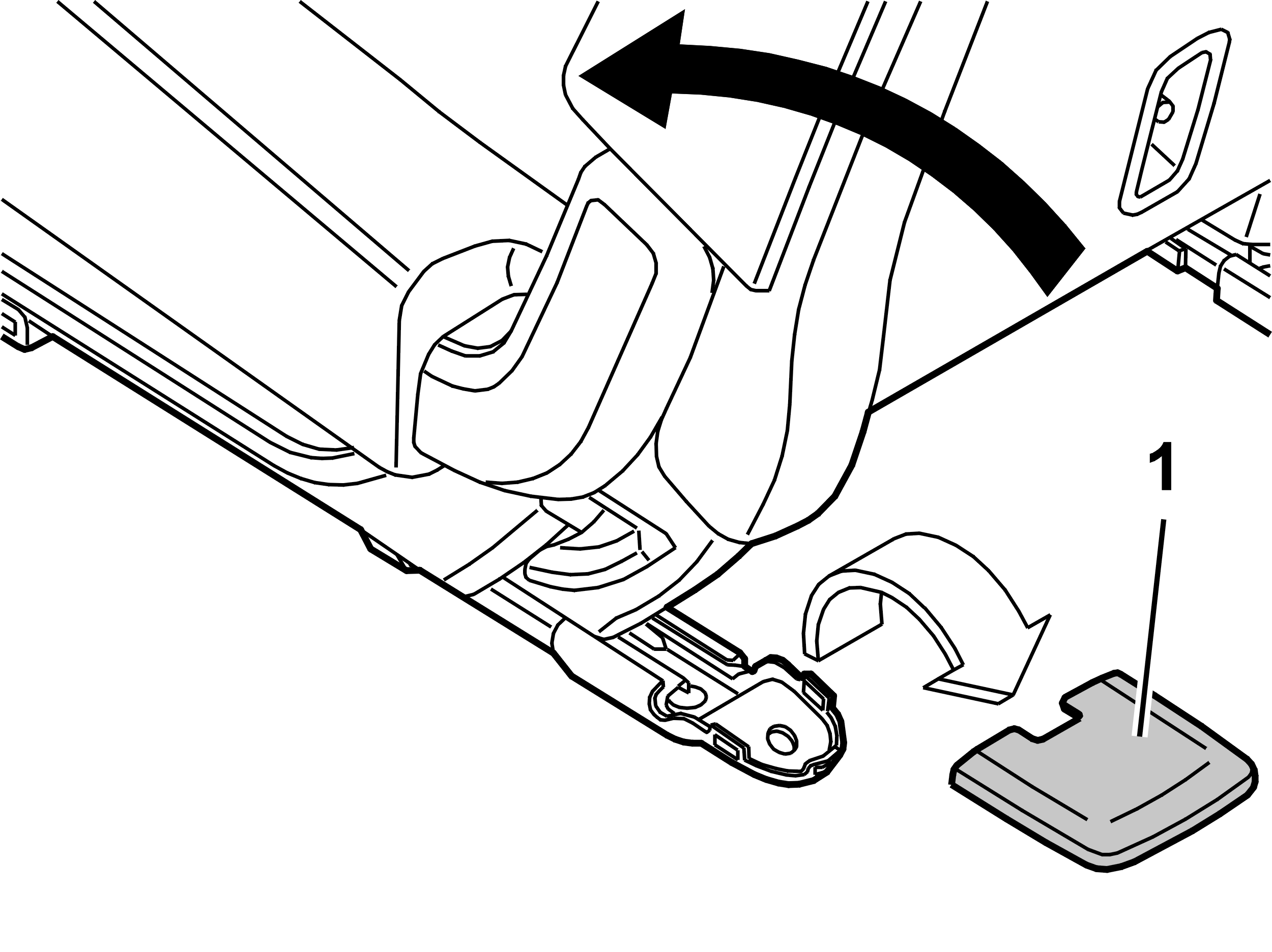

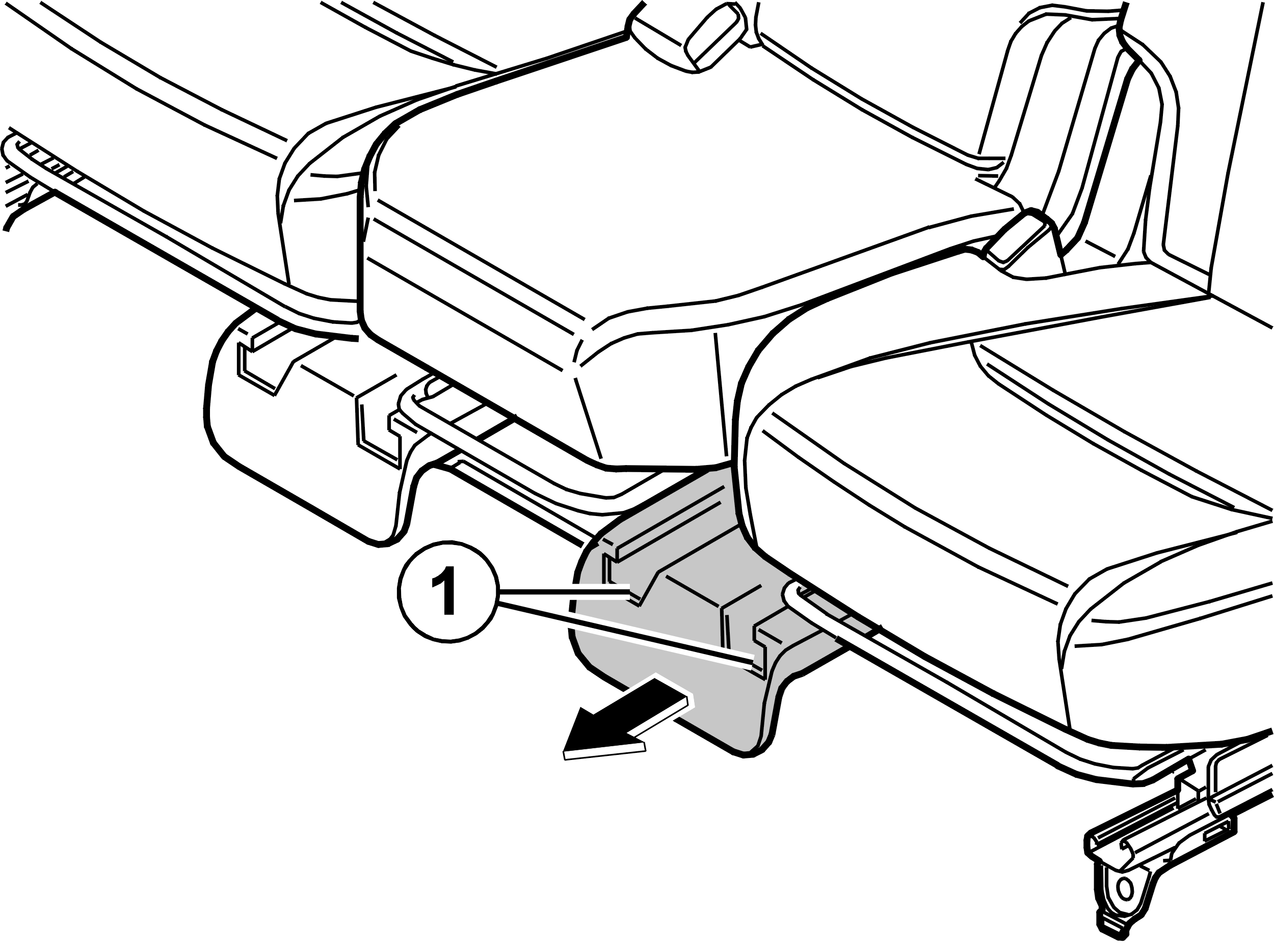

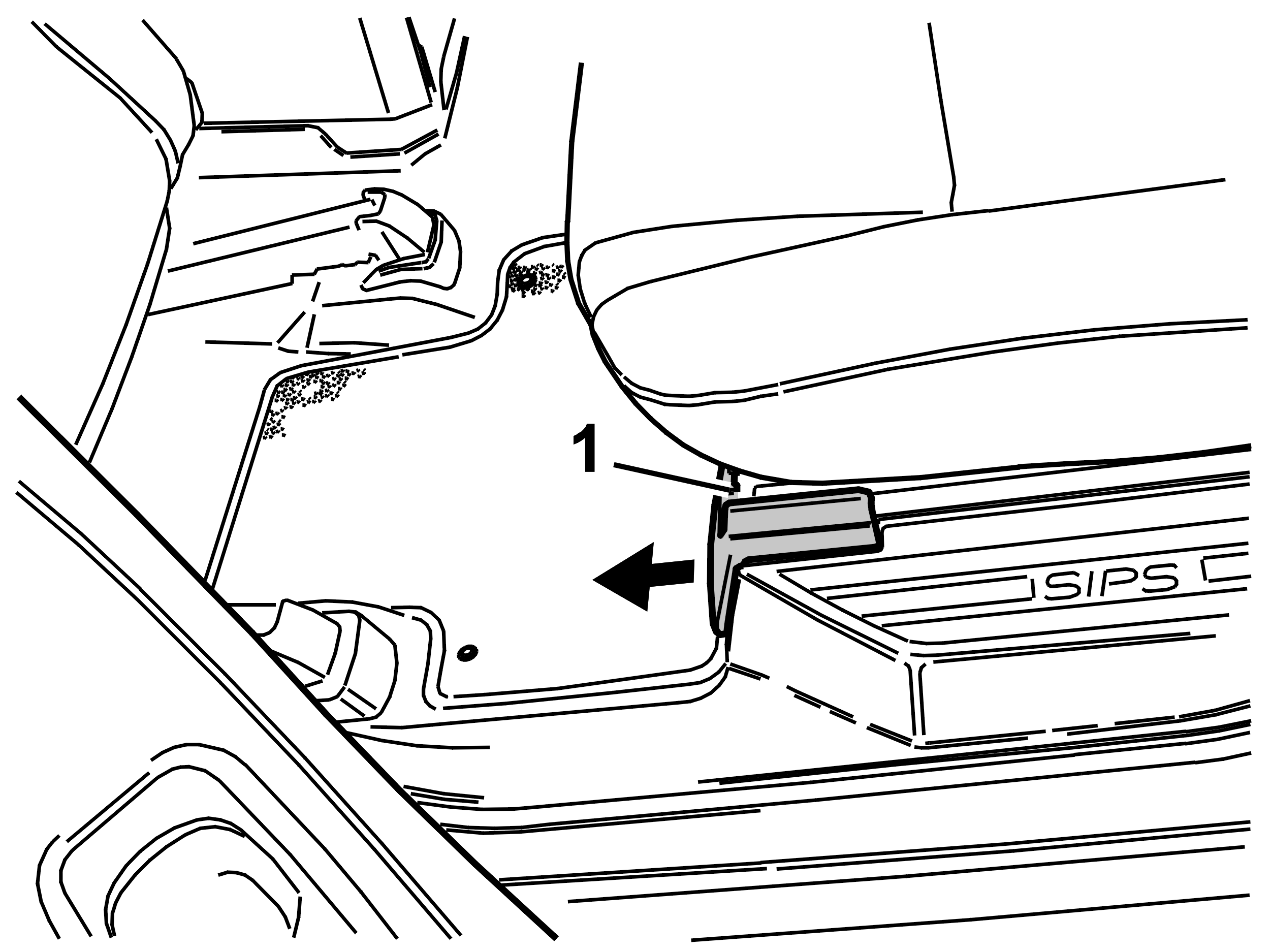

Отсоедините боковые элементы от сиденья.

Выверните 4 винта.Выньте сиденье.

Снятие обивки с наружной подушки спинки сиденья (второй ряд)

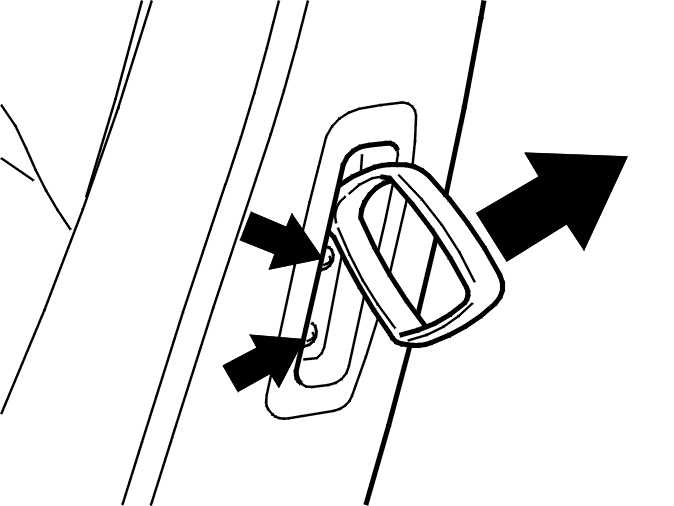

Снимите:

• 2 винта
• поручень
• панель поручня.

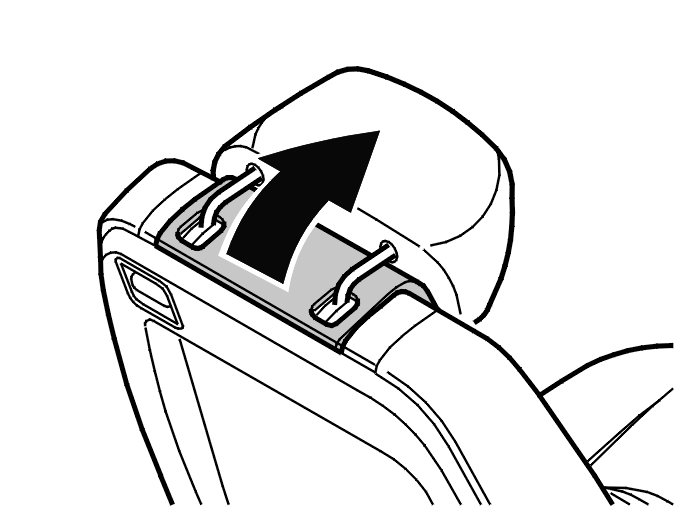

Наклоните подголовник вниз.

Снимите:

• панель подголовника.

• обивку с задней секции.

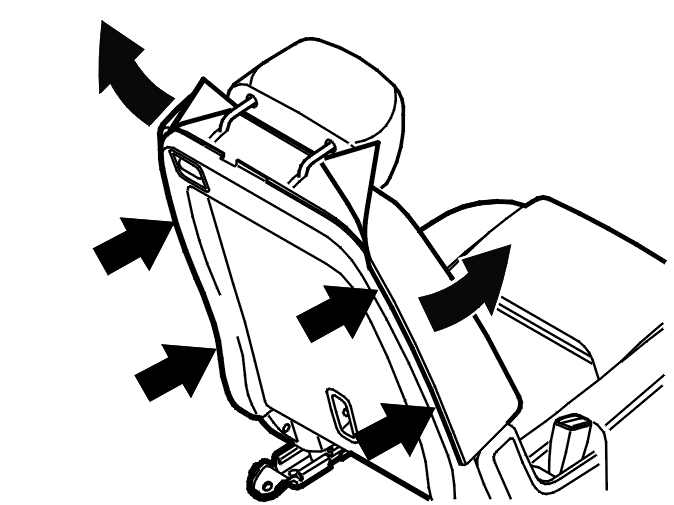

Отогните уплотнительную накладку от канала в задней секции.

Снимите:

• обивку / подушку с рамы сиденья
• обивку с подушки.

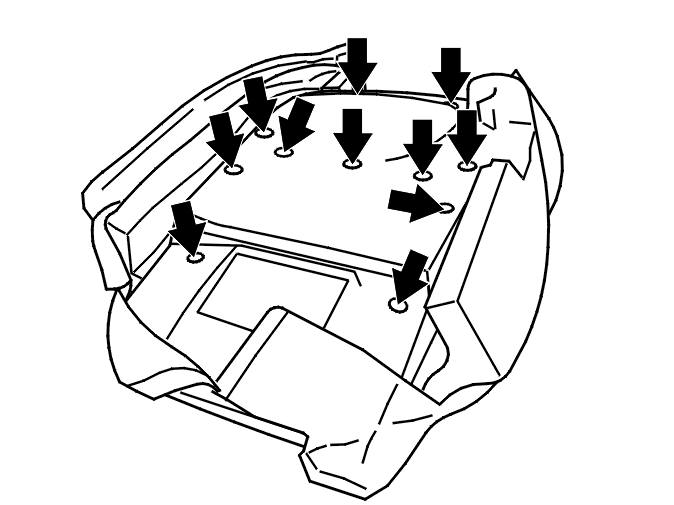

Выньте обивку из зажима в подушке.

Установка сервисных фиксаторов

Установите сервисные фиксаторы согласно:Сервисный фиксатор, установка

Установка обивки на наружной подушке спинки сиденья (второй ряд)

Установите:

• обивку подушки
• обивку / подушку на раме спинки сиденья.

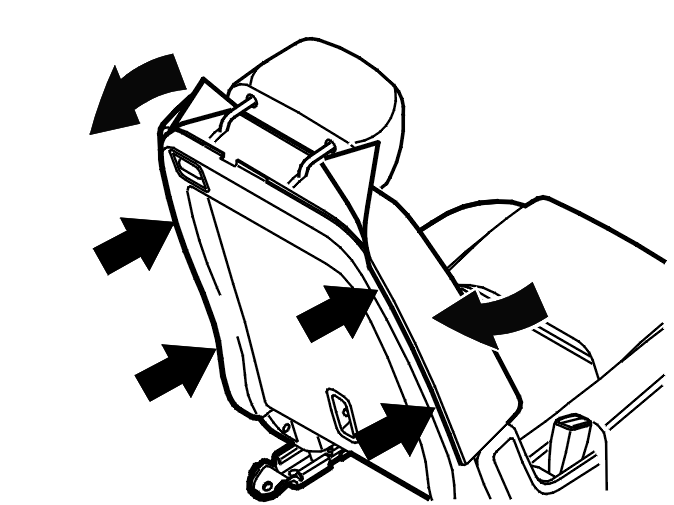

Загните уплотнительную накладку в канал в задней секции.Начните с нижней уплотнительной накладки, перейдите к уплотнительной накладке на подголовнике и закончите уплотнительными накладками по сторонам.

Примечание: При замене обивки подушки спинки сиденья должна быть вырезана новая канавка для поручня.

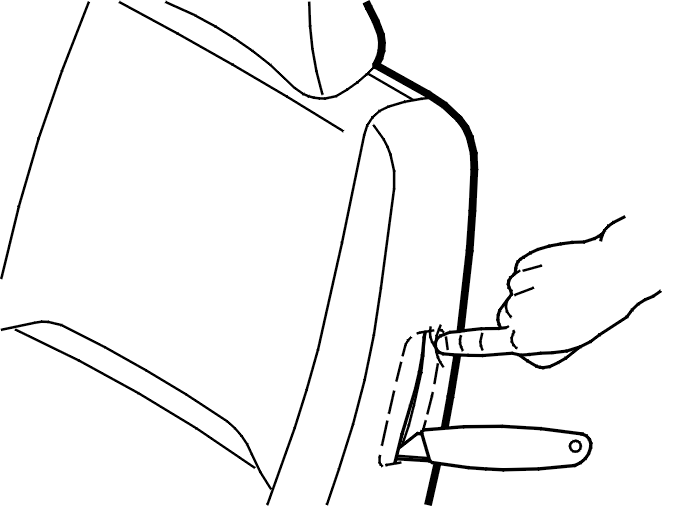

Пощупайте сзади обивки и найдите кронштейн внутри. Осторожно прорежьте обивку, как показано на иллюстрации. Будьте очень осторожны на концах.

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• панель подголовника.
• панель поручня
• 1 винт. Затяните
• поручень
• 1 винт. Затяните.

Установка наружного сиденья (второй ряд)

Вставьте сиденье.

Установите:

• 4 винта M10. Затяните
• боковые элементы на сиденье.
