Боковая панель багажного отделения, замена

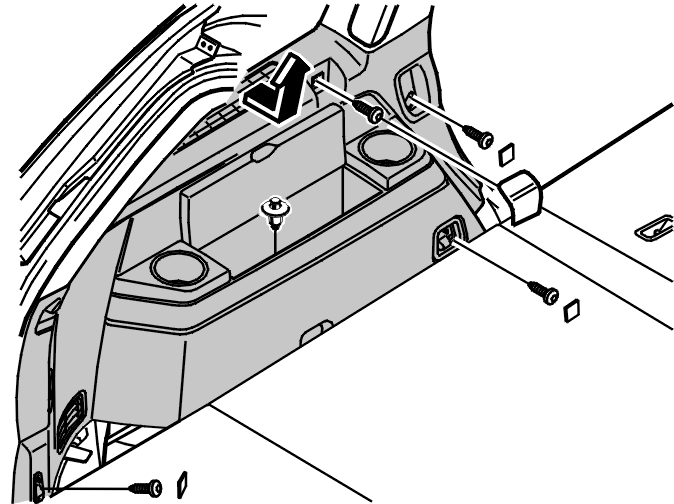

Снятие боковой панели багажного отделения (семиместный вариант)

Снимите:

• внешнюю часть напольного покрытия багажного отделения;
• отделение в задней части боковой панели;
• четыре крышки;
• четыре винта;
• один пистон;
• органы управления кондиционером.

Отсоедините панели C и D в нижней части.Стяните боковую панель и уберите ее в сторону.

Перестановка компонентов

Снимите органы управления кондиционером с боковой панели.Отсоедините разъемы с обратной стороны.

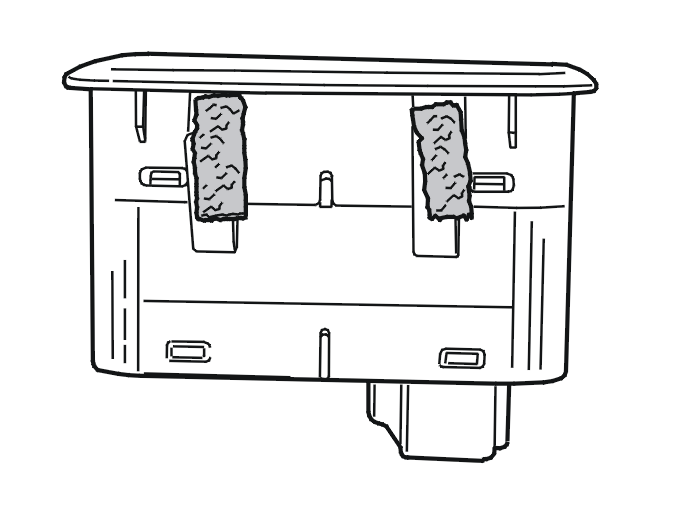

Вырежьте из войлока, номер детали 116 1691, шесть полосок размером 8 x 20 мм.Закрепите по две полоски войлока с верхней стороны каждого выступа.

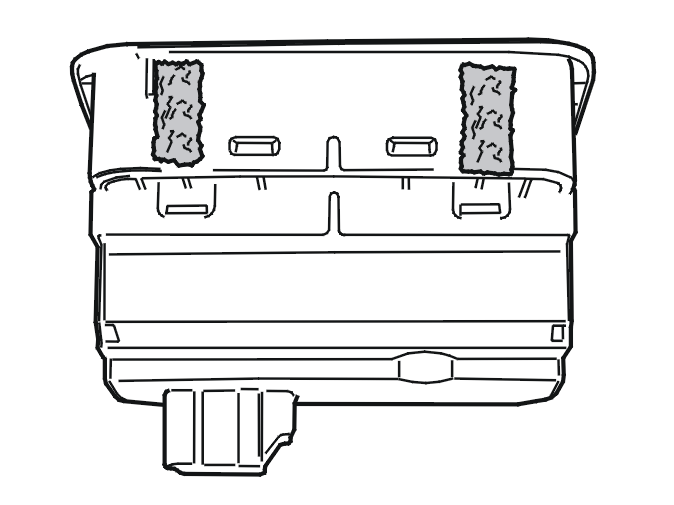

Закрепите полоску войлока с нижней стороны каждого выступа.

При замене боковой панели с органами управления кондиционером необходимо переставить эти органы управления с заменяемой боковой панели на новую боковую панель.

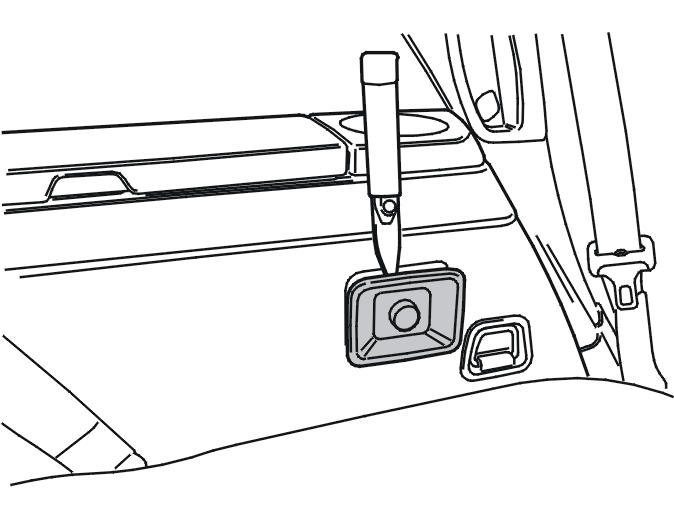

Примечание: В автомобилях, имеющих номера шасси до 134247 включительно, необходимо выполнить следующую регулировку органов управления кондиционером.

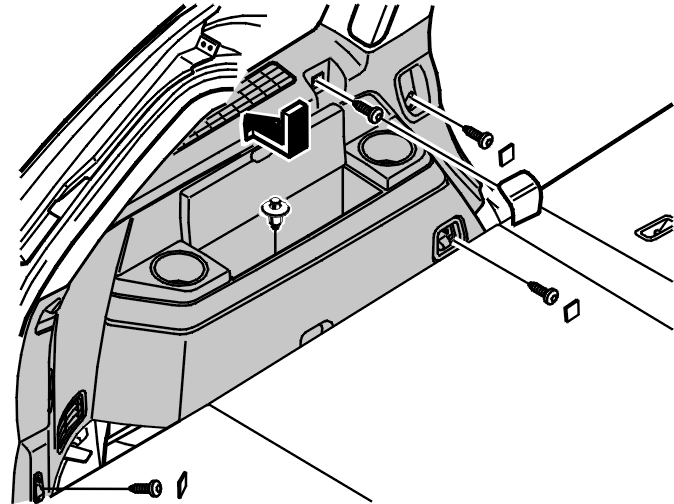

Установка боковой панели багажного отделения (семиместный вариант)

Примечание: Моменты затяжки см. в Момент затяжки.

Поднимите боковую панель.

Примечание: Если автомобиль оборудован задней системой кондиционирования, необходимо пропустить жгут проводов органов управления кондиционером через соответствующее отверстие в боковой панели.

Примечание: Передний край боковой панели должен выступать перед облицовочной панелью порога задней боковой двери.

Закрепите:

• боковую панель;
• панели C и D в нижней части.

Установите:

• органы управления кондиционером;
• зажим
• 2 винта M8 (проушины для закрепления багажа). Затяните
• 2 крышки;
• 2 винта M6 (верхние крепления). Затяните
• 2 крышки;
• отделение в задней части боковой панели;
• внешнюю часть напольного покрытия багажного отделения.

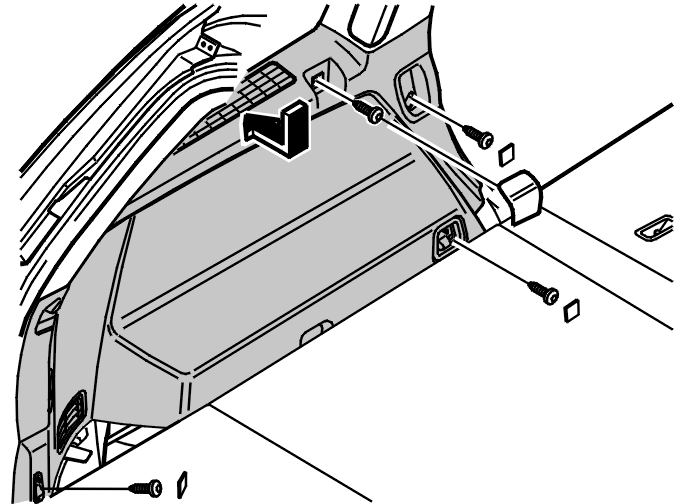

Снятие боковой панели багажного отделения (пятиместный вариант)

Снимите:

• внешнюю часть напольного покрытия багажного отделения;
• отделение в задней части боковой панели;
• четыре крышки;
• четыре винта.

Отсоедините панели C и D в нижней части.Стяните боковую панель и уберите ее в сторону.

Установка боковой панели багажного отделения (пятиместный вариант)

Примечание: Моменты затяжки см. в Момент затяжки.

Поднимите боковую панель.

Примечание: Передний край боковой панели должен выступать перед облицовочной панелью порога задней боковой двери.

Закрепите:

• боковую панель;
• панели C и D в нижней части.

Установите:

• 2 винта M8 (проушины для закрепления багажа). Затяните
• 2 крышки;
• 2 винта M6 (верхние крепления). Затяните
• 2 крышки;
• отделение в задней части боковой панели;
• внешнюю часть напольного покрытия багажного отделения.
