Топливный насос высокого давления, замена

Условия

• Сбросьте остаточное давление в топливной системе, см. Важная информация, общая.

Демонтируйте

• защитную крышку двигателя
• приточный воздушный шланг, см. Элемент воздушного фильтра/корпус воздушного фильтра, замена
• детали дросселя, см. Ф№юёёхыќ, чрьхэр
• консоль дросселя и дроссель, см. Ф№юёёхыќ, чрьхэр

Демонтаж колена впускной трубы

• Демонтируйте катушки зажигания, см. Замена катушки (катушек) зажигания.
• Высвободите колено впускной трубы снизу, см. Впускной коллектор, замена.
• Демонтируйте детали с колена впускной трубы, см. Впускной коллектор, замена.
• Демонтируйте колено впускной трубы, см. Впускной коллектор, замена.

Демонтаж топливного насоса высокого давления

Демонтаж компонентов с топливного насоса высокого давления

• Демонтируйте возвратные топливные шланги (2 шт.) (Е).Запишите расположение шлангов.
• Открутите винты (2 шт.) и демонтируйте приточный топливный шланг (F).
• Уберите в сторону все шланги.

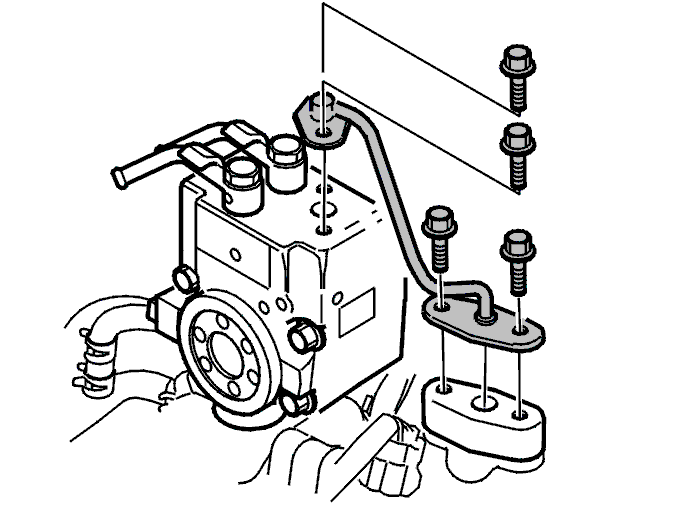

• Демонтируйте напорный трубопровод между инжекторным насосом и распределительной трубой.

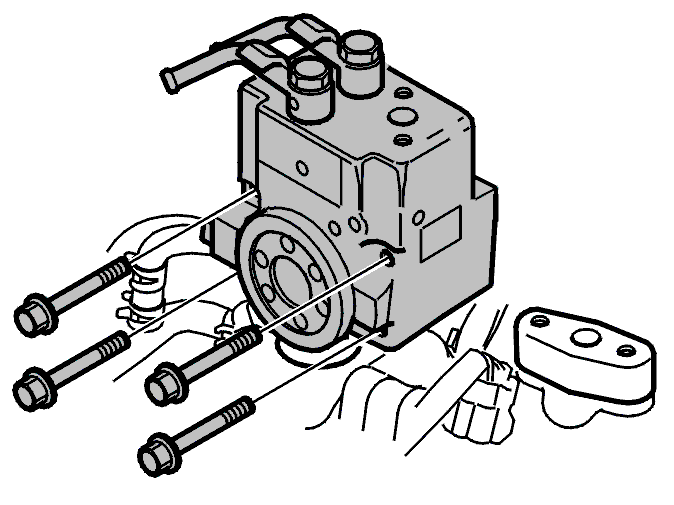

• Демонтируйте винты крепления.
• Осторожно вытащите топливный насос высокого давления.

Монтаж топливного насоса высокого давления

Осторожно: - Пользуйтесь новыми уплотнительными и опорными кольцами.
- Перед монтажом немного смажьте уплотнительные кольца моторным маслом.
- Будьте осторожны, чтобы масло не попало в топливный насос.

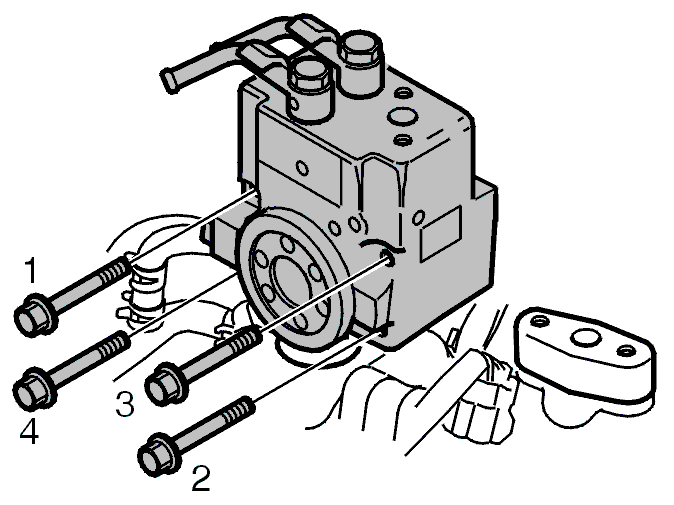

• Смонтируйте топливный насос и затяните винты (4 шт.) в порядке, показанном на рисунке. Момент затягивания: 5 Нм.
• Затяните винты с контролируемым моментом еще раз в порядке, показанном на рисунке. Момент затягивания:17 Нм.

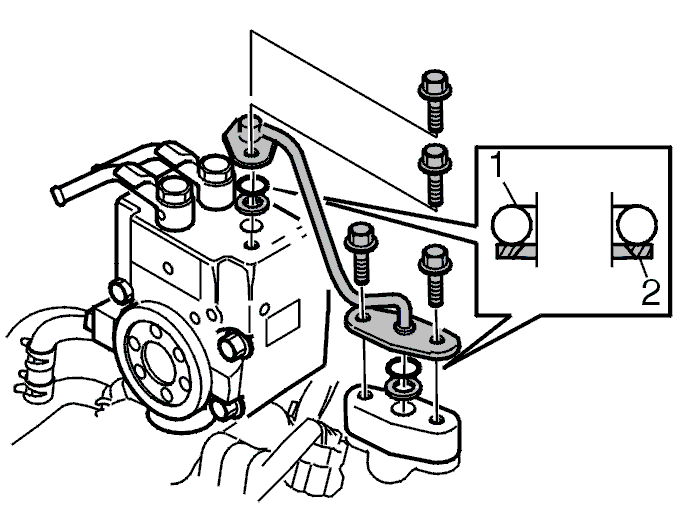

• Смонтируйте напорный трубопровод между инжекторным насосом и распределительной трубой.Момент затягивания: 12 Нм

Заключительные операции

Монтаж колена впускной трубы

• Смонтируйте колено впускной трубы, см. Впускной коллектор, замена.
• Смонтируйте детали на впускной трубе, см. Впускной коллектор, замена.
• Смонтируйте колено впускной трубы снизу, см. Впускной коллектор, замена.

• Смонтируйте катушки зажигания, см. Замена катушки (катушек) зажигания.

• Смонтируйте новое уплотнительное кольцо на приточном топливном шланге.

• Смонтируйте приточный топливный шланг (F) двумя винтами.
• Смонтируйте возвратные топливные шланги (2 шт.) (Е) согласно записи.
• Смонтируйте консоль дросселя и дроссель, см. Ф№юёёхыќ, чрьхэр.
• Смонтируйте детали дросселя, см. Ф№юёёхыќ, чрьхэр.
• Смонтируйте приточный воздушный шланг, см. Элемент воздушного фильтра/корпус воздушного фильтра, замена.
• Запустите двигатель и проверьте, чтобы не было никакой течи.
• Смонтируйте крышку двигателя.
• Прочитайте и сотрите возможные коды неисправностей.
