Элемент воздушного фильтра/корпус воздушного фильтра, замена

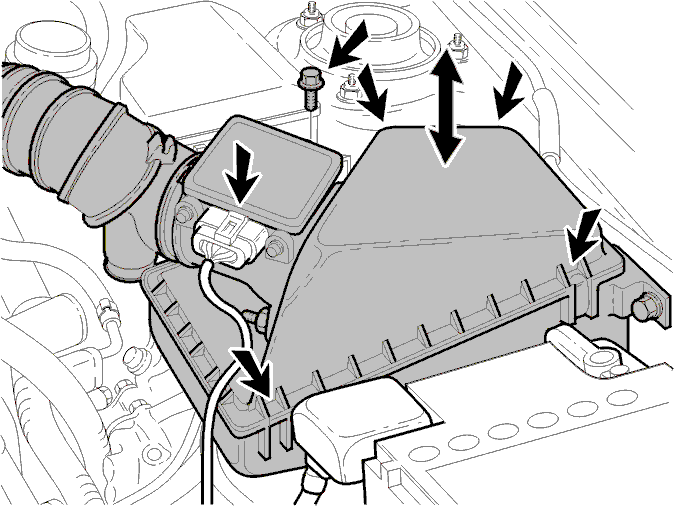

Снятие элемента воздушного фильтра

• Отключите соединитель датчика распределения потока воздуха.
• Отсоедините четыре фиксатора и выньте верхнюю часть корпуса воздушного фильтра.
• Снимите элемент воздушного фильтра.
• Почистите оболочку воздушного фильтра изнутри.
• Установите новый элемент воздушного фильтра.
• Установите верхнюю часть корпуса воздушного фильтра с помощью 4 фиксаторов.

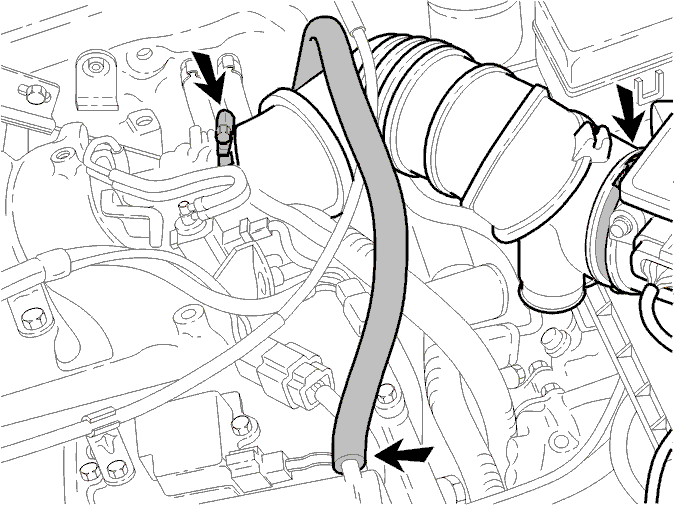

Удаление шланга воздухозаборника

Снимите:

• крышка двигателя
• шланг с головки цилиндра
• зажимы и шланг воздухозаборника между датчиком распределителя воздуха и дроссельной насадкой.

Снятие корпуса воздушного фильтра

• Ослабьте зажим крепления аккумуляторной батареи, затем поднимите и передвиньте батарею вперед.
• Отключите соединитель датчика распределения потока воздуха.
• Снимите 2 крепежных винта.
• Снимите оболочку воздушного фильтра, поднимая и поворачивая ее одновременно.

Установка корпуса воздушного фильтра

• Установите оболочку воздушного фильтра, поворачивая ее и насаживая на установочный штифт в креплении.
• Затяните два винта.Момент затяжки: 10 Нм.
• Проверьте установку резиновой прокладки на переднем крыле.
• Подключите соединитель датчика распределения потока воздуха.
• Установите и зафиксируйте аккумуляторную батарею с помощью зажима.

Установка шланга воздухозаборника

• Установите шланг воздухозаборника на датчике распределителя воздуха и дроссельной насадке, затем затяните зажимы.
• Установите шланг на головке цилиндра.
• Установите корпус двигателя.
