Впускной коллектор, замена (5)

Необходимые условия

Снимите:

• отрицательное соединение аккумулятора, см.Обращайте внимание при отсоединении и подсоединении провода акк умулятора
• защитный элемент двигателя
• впускной воздушный шланг, см.Элемент воздушного фильтра/корпус воздушного фильтра, замена
• катушки зажигания, см.Замена катушки (катушек) зажигания
• корпус дроссельной заслонки, см.Ф№юёёхыќ, чрьхэр.

Снимите впускной коллектор из-под нижней части

Поднимите автомобиль.

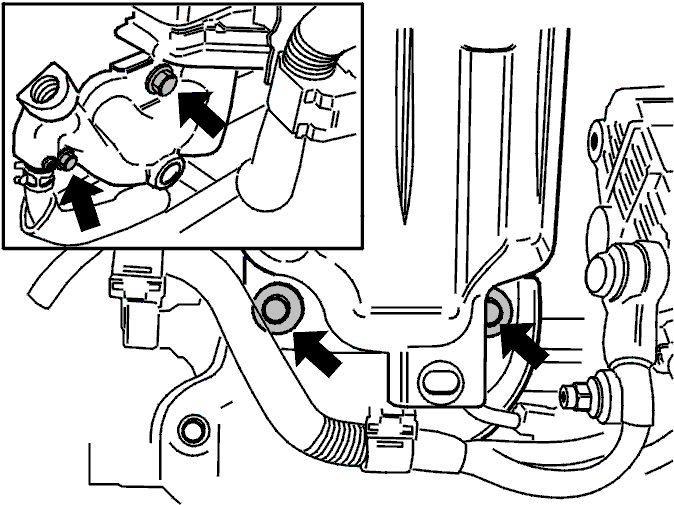

• Выверните два болта на соединении рециркуляции выхлопных газов к впускному коллектору
• Выверните нижний винт крепления объемного резонатора.

Снятие компонентов со впускного коллектора

Снимите:

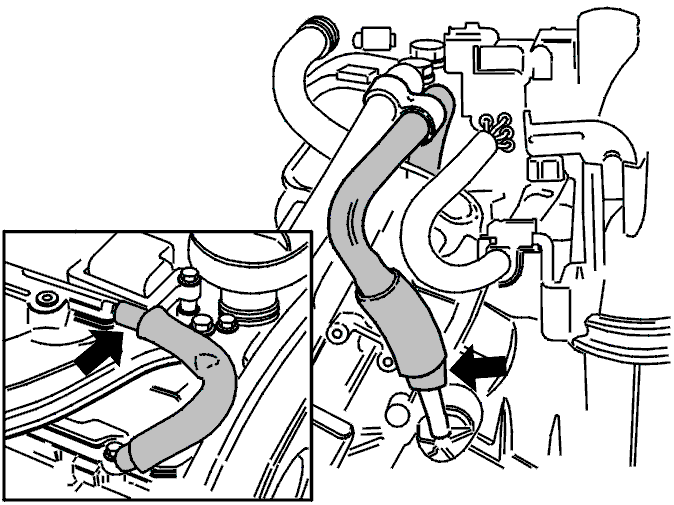

• шланг вентиляции картера на стороне выходного вала
• разъем и вакуумный шланг с клапана системы выделения паров топлива
• провод клапана рециркуляции выхлопных газов.

Отсоедините разъем переднего датчика кислорода, см.Кислородный зонд, замена..

Снятие впускного коллектора

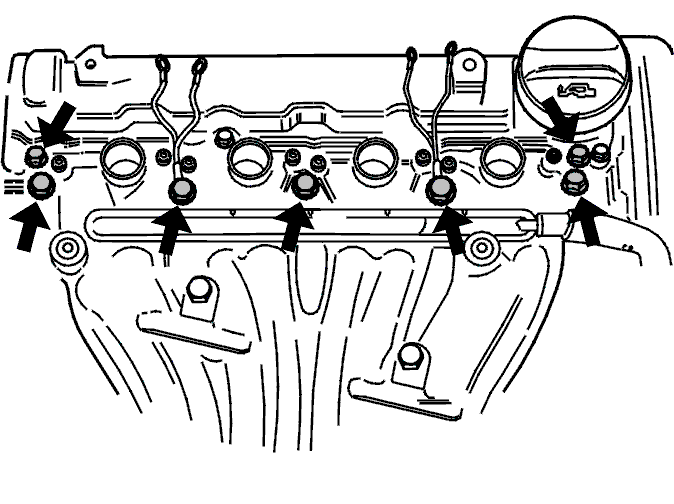

• Снимите две гайки
• Выверните пять болтов и поднимите впускной коллектор со шпилек
• Снимите впускной коллектор и объемный резонатор.

Осторожно: Закройте впускные отверстия на головке цилиндров.

Установка впускного коллектора

• Очистите контактные поверхности
• Поместите впускной коллектор на шпильки. Используйте новую прокладку
• Затяните все болты и гайки, крепящие впускной коллектор к головке цилиндров. Начните с центрального болта. Момент затяжки:20 Н·м.

Установка компонентов впускного коллектора

• Установите разъем и вакуумный шланг от клапана системы выделения паров топлива
• Установите шланг вентиляции картера на стороне выходного вала
• Подсоедините разъем переднего датчика кислорода, см.Кислородный зонд, замена..

Установка впускного коллектора из-под нижней части

Поднимите автомобиль.

• Установите соединение рециркуляции выхлопных газов к впускному коллектору. Момент затяжки:19 Н·м.

Опустите автомобиль.

Дополнительные операции

Установите:

• корпус дроссельной заслонки, см.Ф№юёёхыќ, чрьхэр
• катушки зажигания, см.Замена катушки (катушек) зажигания
• впускной воздушный шланг, см.Элемент воздушного фильтра/корпус воздушного фильтра, замена
• защитный элемент двигателя
• отрицательное соединение аккумулятора, см.Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
