Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2007–2012 |
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| C30 | B5244S4 | 2007–2011A |
| C30 | B5254T7 | 2011 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | B5254T7 | 2011 |
| S40 (04-) | B4164S3 | 2005–2012 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T7 | 2011, 2012 |
| V50 | B4164S3 | 2005–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
| V50 | B5254T7 | 2010–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Важная информация
Внимание: Используйте защитные перчатки и защитные очки при выполнении всех операций, так как существует вероятность разливания топлива.
Примечание: При работе с разъемами топливопровода убедитесь, что на них нет грязи.
Топливный насос представляет собой цельный блок с топливными шлангами.
Снятие компонентов
Снимите:
- правое заднее колесо
- разъем топливного насоса
- топливный насос вместе с кронштейном с заднего подрамника.
Немного опустите топливный бак, так чтобы можно было получить доступ к топливным шлангам к топливному насосу и от него поверх топливного бака. См.: Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank топливный бак Bränsletank.
Снятие
Снятие топливного насоса

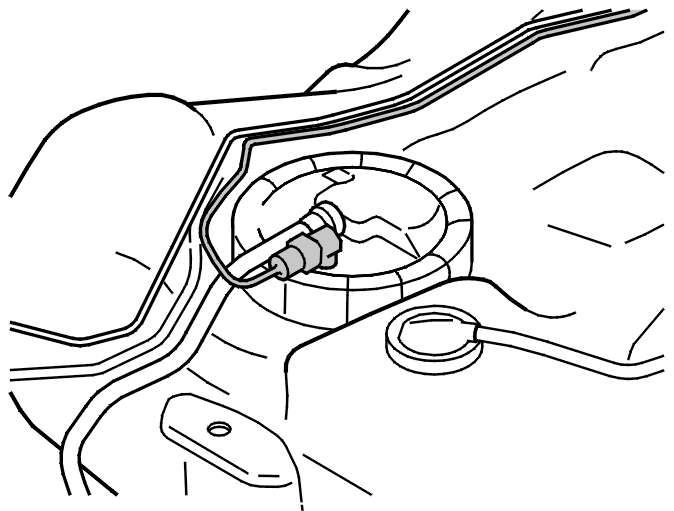

Снимите быстросъемный соединитель на топливном шланге, проложенном к топливному насосу обогревателя охлаждающей жидкости двигателя у всасывающего шланга на блоке топливного бака.
Примечание: Вытрите пролитое топливо.
Снимите:
- топливопроводы с топливного насоса наверху топливного бака

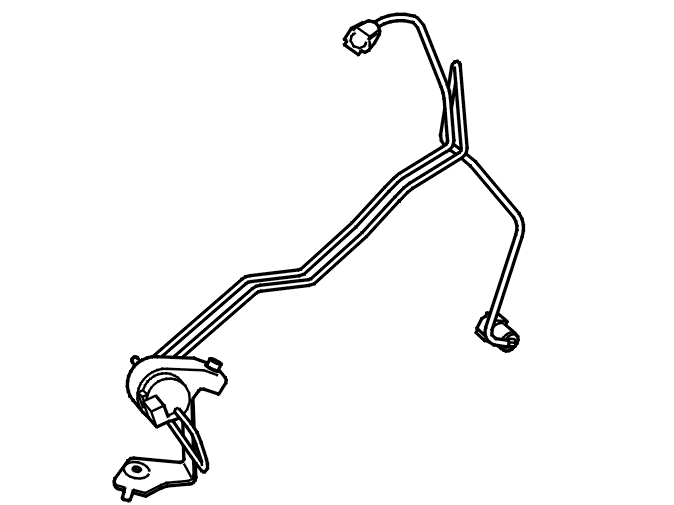

- топливный насос и шланги, идущие назад над задним мостом.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка топливного насоса
Пропустите шланги топливного насоса над задним мостом и топливным баком.
Установите:
- топливный насос и его кронштейн в заднем подрамнике. Пока не затягивайте винт крепления
- топливопроводы наверху топливного бака
- топливное соединение на стороне всасывания блока топливного бака
- топливный бак. См.: Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank топливный бак Bränsletank
- топливное соединение перед топливным баком.
Затяните 1 винт M6 кронштейна топливного насоса.
Завершение
Проверка обогревателя охлаждающей жидкости двигателя
Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
