Топливный бак, замена (B5254T2, B6324S, B6324S5)

Подготовительные работы

Снимите следующее на обеих сторонах:

• колесо
• суппорт тормоза. См.Cуппорты тормоза, задние, замена
• тормозные диски. См.Тормозной диск, задний, замена.

Отсоедините пружину растяжения. Снимите расширитель. Слегка поднимите тормозную колодку. Захватите расширитель. Потяните расширитель наружу.Отсоедините расширитель от металлического кронштейна.

Снимите следующее на обеих сторонах:

• направляющую втулку трубки троса. Вставьте отвертку между выступом направляющей втулки и надколесной дугой. Слегка раздвиньте для того, чтобы снять втулку.

Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника на обеих сторонах.

Снимите:

• 2 винта зажимов троса
• 2 винта переднего крепления теплоизоляционного щитка.

Отведите кабели от теплоизоляционного щитка. Подвесьте кабели в передней части автомобиля.

Снимите систему выпуска выхлопных газов с каталитического преобразователя тройного действия и сдвиньте в направлении назад.

Примечание: Подвесьте каталитический преобразователь тройного действия, чтобы предотвратить повреждение гибкого кожуха.

Опорожните топливный бак. См.Топливный бак, опорожнение.Заблокируйте педаль стояночного тормоза в нейтральном положении. См.Саморегулировка стояночного тормоза, перенастройка.

Снятие топливного бака

Установите подъемную площадку под топливным баком.

Снимите:

• верхнюю пластмассовую трубу быстросъемного разъема на емкости угольного фильтра
• 4 винта крепления хомутов топливного бака в автомобиле.

Снимите:

• шланговый зажим трубы топливной заливной горловины
• шланговый зажим спускной трубы.

Опустите подъемную площадку, чтобы получить доступ к пластмассовым трубам на верхней части бака.

Снимите:

• пластмассовые трубы
• Жгут проводов ABS с зажимов на обеих сторонах топливного бака.

Снимите топливный бак.

Снятие трубы брызговика

Снимите трубу брызговика и спускную трубу. Вытяните прямо.

Снятие датчика уровня

Поднимите левый датчик уровня.

Снимите:

• разъем
• эжектор.

Захватите правый датчик уровня / насос. Зажмите поплавок так, чтобы он находился в самом нижнем положении.Осторожно и медленно потяните держатель вверх. Осторожно вытяните держатель.Вытяните шланги и проводку из бака.

Примечание: Обращайтесь с топливным баком осторожно.

Примечание: Чрезвычайно важно, чтобы рычаг поплавка не был поломан или согнут.

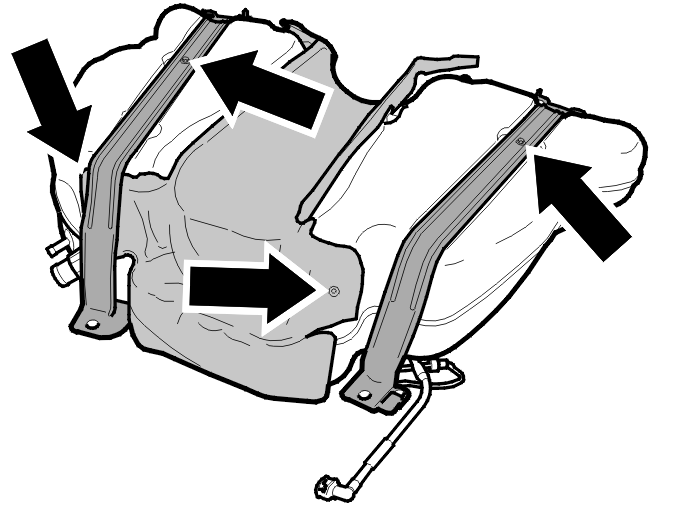

Снятие фиксирующего хомута бака и теплоизоляционного щитка

Снимите:

• 2 винта
• фиксирующий хомут бака
• 2 винта
• теплоизоляционный щиток.

Установка фиксирующего хомута бака и теплоизоляционного щитка

Установите:

• теплоизоляционный щиток
• 2 винта. Затяните до5 Н·м
• фиксирующий хомут бака
• 2 винта. Затяните до10 Н·м.

Установка датчика уровня

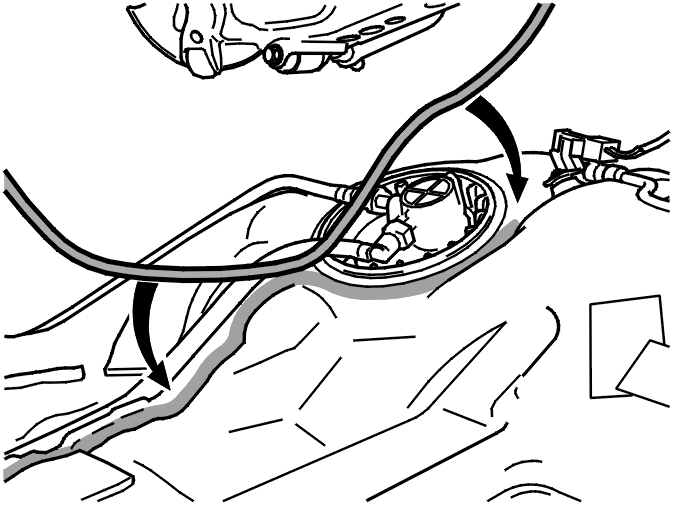

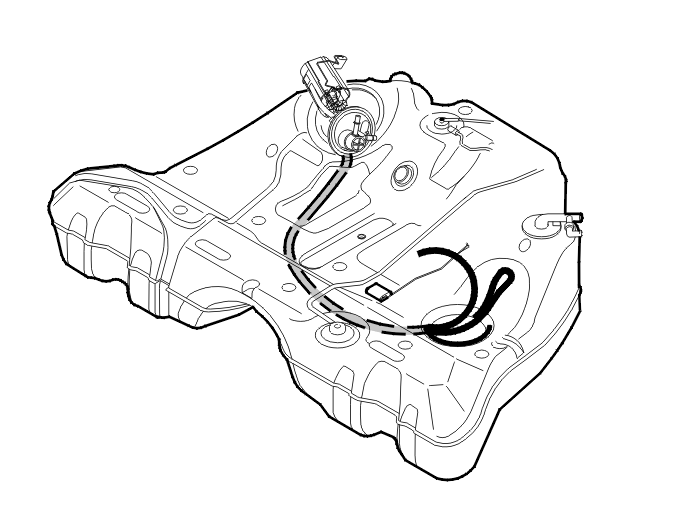

Смажьте уплотнительное кольцо вазелином и установите его.Проложите жгут проводов / шланги от правого датчика уровня к левой стороне бака, как показано на иллюстрации.

Подсказка: Используйте согнутый в дугу сварочный электрод с крюком на конце, чтобы затянуть жгут проводов / шланги в правильное положение.

Примечание: Для установки датчика уровня очень важно, чтобы жгут проводов / шланги были проложены в переднюю секцию топливного бака.

Установите на левой стороне:

• уплотнительное кольцо, смажьте его сначала вазелином
• эжектор
• разъемы

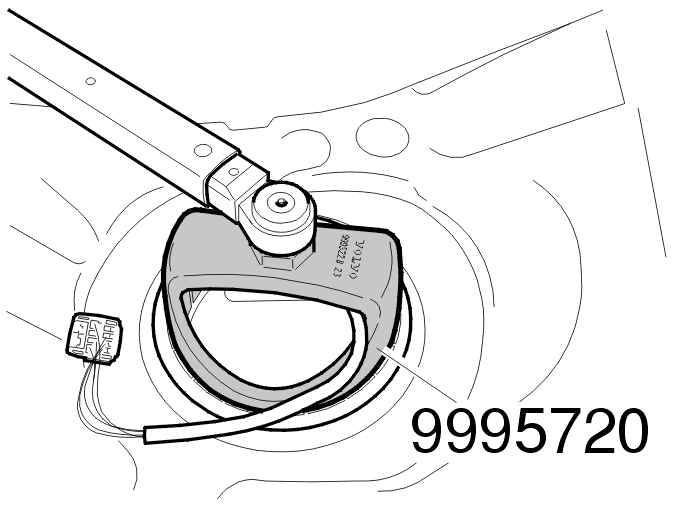

• датчик уровня. Используйте гаечный ключ🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP)и затяните. См.Момент затяжки.

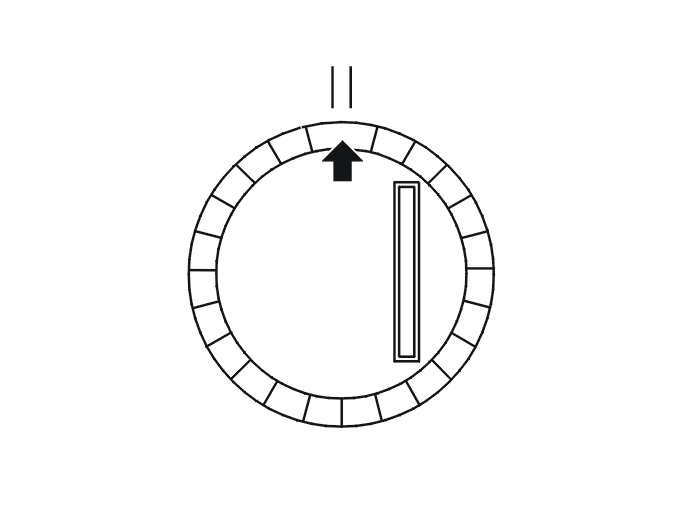

Примечание: Убедитесь, что стрелка находится напротив отметки на баке.

Установите на правой стороне:

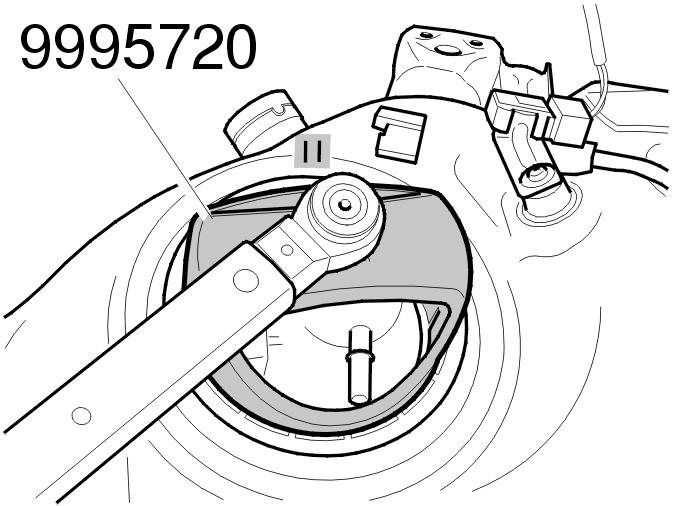

• датчик уровня. Используйте гаечный ключ🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP)и затяните. См.Момент затяжки.

Убедитесь, что стрелка находится напротив отметки на баке.

Установка трубы брызговика

Установите трубу брызговика.

Примечание: Убедитесь, что установочный штифт расположен правильно по отношению к пазу в баке.

Установка топливного бака

Поместите топливный бак на подъемную площадку.Поднимите подъемную площадку, чтобы установить пластмассовые трубы на правом датчике уровня и в пазах в баке.Закрепите шланги на месте при помощи серебристой ленты.Установите жгуты проводов ABS в зажимах на обеих сторонах топливного бака.Выровняйте трубу топливной заливной горловины и спускную трубу.Вставьте жгуты проводов датчика уровня и датчик давления в топливном баке через смотровые отверстия в полу.Поднимите топливный бак в положение установки.

Примечание: Убедитесь, что труба топливной заливной горловины и спускная труба задвигаются на место при поднятии топливного бака.

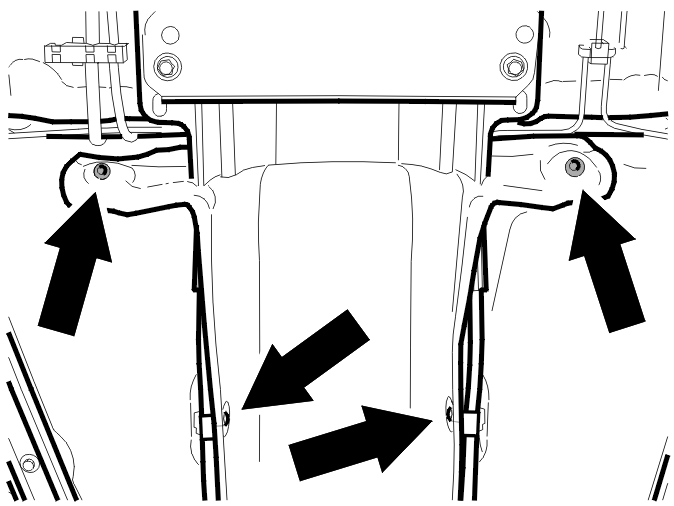

Установите 4 винта крепления хомутов топливного бака в автомобиле. Затяните до24 Н·м.Уберите подъемную площадку.

Установите:

• шланговый зажим трубы топливной заливной горловины
• шланговый зажим спускной трубы
• верхнюю пластмассовую трубу быстросъемного соединителя на емкости угольного фильтра.

Установка тормозов

Установите:

1. тросы стояночного тормоза вдоль теплового экрана
2. винты в центральном и переднем креплениях теплового экрана.

Установите:

• тросы стояночного тормоза на блоке колеса
• крепления тросов стояночного тормоза в подрамнике. Затяните до25 Н·м
• пластмассовые зажимы тросов стояночного тормоза на поперечных рулевых тягах.

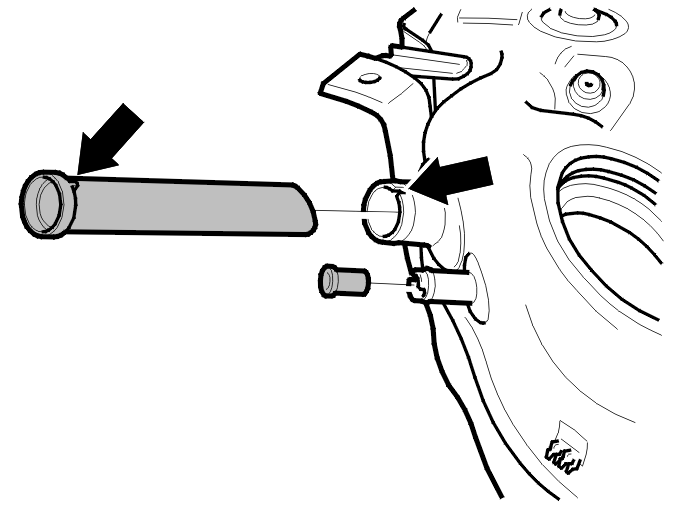

Вдавите направляющие втулки тросов стояночного тормоза на место на блоках колес.

Примечание: Смажьте уплотнительные кольца на направляющих втулках. Используйте смазку 116 1580 или силиконовую смазку.

Установите:

• расширитель на трос. Сожмите крепление для того, чтобы зафиксировать трос в расширителе
• расширитель между тормозными колодками
• возвратную пружину.

Проверьте функционирование.

Установите:

• тормозной диск и установочный штифт
• суппорт тормоза. Используйте новые винты.

Затяните. См.Момент затяжки.

Примечание: Активируйте регулятор стояночного тормоза. См.Саморегулировка стояночного тормоза, перенастройка.

Установка системы выпуска выхлопных газов

Установите систему выпуска выхлопных газов. Используйте новую фланцевую прокладку. Затяните. См.Момент затяжки.

Завершение

Установите крышку над датчиком уровня. Затяните гайки.Подсоедините проводку и разъемы.Снимите блок из-под рамы сиденья.

Установите:

• 6 винтов рамы сиденья. Затяните до50 Н·м
• 2 винтов рамы сиденья. Затяните до24 Н·м
• оба полистироловых блока
• трубу вентиляции.

Сложите ковровое покрытие пола.

Установите:

• центральное заднее сиденье. См.Обивка, подушка спинки сиденья, центральное (второй ряд), замена
• наружное заднее сиденье. См.Обивка, подушка спинки сиденья, наружная (второй ряд).
