Топливный бак, опорожнение (B6324S, B6324S5)

Подготовка

Выньте ключ из выключателя зажигания.

Примечание: При проведении работ следите за тем, чтобы никто не мог вставить ключ в замок зажигания.

Внимание: ОПАСНОСТЬ ВЗРЫВА!!! РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ РЕСПИРАТОРА С ПОДАЧЕЙ СВЕЖЕГО ВОЗДУХА.

Примечание: Перед сливом топлива см.: Правила техники безопасности при обращении с топливом.

Слейте топливо из топливных линий Топливная система, опорожнение

Вставьте усиленный шланг длиной в 1,3 метра в трубу топливной заливной горловины, начиная замер от кромки отверстия трубы заливной горловины.Качайте до тех пор, пока не выйдет воздух.

Снимите наружные задние сиденья Обивка, подушка спинки сиденья, наружная (второй ряд) и центральное заднее сиденье Обивка, подушка спинки сиденья, центральное (второй ряд), замена.

Расстелите ковровое покрытие.

Снимите:

• вентиляционная труба (1), относится только к 7-местным автомобилям
• изоляционный блок (2)
• изоляционный блок (3).

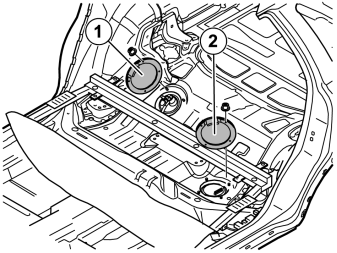

Снятие крышки над датчиком уровня

Снимите крышки (1,2) над датчиком уровня.Отсоедините от топливного насоса контактный разъем с правой стороны.Отсоедините от топливного насоса шланги с правой стороны.Покройте поглощающим материалом поверхность вокруг крышки и между дверями.

Осторожно: Проверьте, чтобы в топливный бак не попало загрязнение.

Опорожнение топливного бака

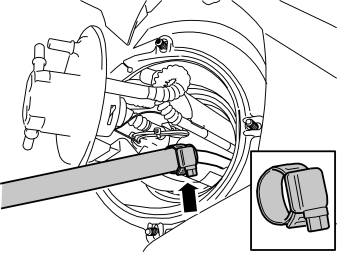

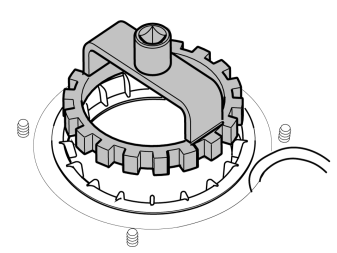

Специальные инструменты: 🔧 ТОПЛИВНЫЙ БАК - ОПОРОЖНИТЕЛЬ🔧 Гаечный ключ (снятие/установка гайки топливного насоса).Очистите и удалите загрязнение около правой и левой арматуры топливного бака.Снимите винты топливного насоса. Вставьте усиленный шланг и выкачайте остатки топлива со дна правой стороны топливного бака.Подсоедините шланг 🔧 Адаптер (топливный бак/используйте с 9812270.-2273,-2282) к усиленному шлангу. Выкачайте остатки со дна бачка датчика уровня.

Осторожно выньте перепускную трубку из резервуара.

Снимите тонкий шланг 🔧 Адаптер (топливный бак/используйте с 9812270.-2273,-2282) с усиленного шланга. Подсоедините тонкий шланг к перепускной трубке. Используйте зажим шланга.Производите прокачку до тех пор, пока не будет выходить большое количество воздуха.

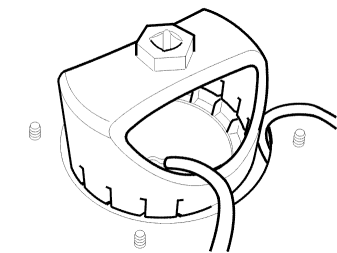

Откройте левый датчик уровня, используйте ключ 🔧 Гаечный ключ. Опустите усиленный шланг и выкачайте остатки топлива со дна бака с левой стороны.

Установка правого датчика уровня

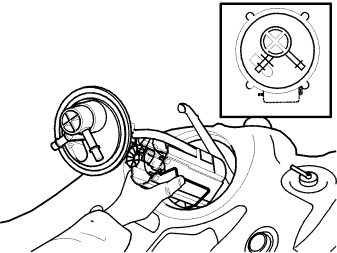

Поместите перепускную трубку приблизительно на полсантиметра влево.Захватите бачок правого датчика уровня. Зажмите бачок датчика уровня так, чтобы поплавок удерживался в самом нижнем положении.Осторожно опускайте бачок, поворачивая его назад вокруг продольного вала на поплавке.Установите перепускную трубку на бачок.

Установка левого датчика уровня

Установите новое уплотнительное кольцо со смазочным материалом, номер детали 1161580.Прижмите вниз левый датчик уровня так, чтобы перпендикулярное возвышение на датчике уровня шло вдоль автомобиля.Убедитесь, что уплотнительное кольцо не зажато.Затяните винт. Затяните до 60 Нм. Используйте специальный ключ 🔧 Гаечный ключ.Вытрите пролитое топливо.Поместите проводку в прорези в резиновом кольце

Примечание: Убедитесь, что стрелка на крышке находится между отметками на баке. Если стрелка находится за пределами отметок, датчик указателя количества топлива даст неправильное значение, а поплавок может зацепиться за внутреннюю стенку бака. Если нет: ослабьте винт и отрегулируйте положение датчика. Затяните, как указано выше.

Правый датчик уровня, продолжение

Установите новое уплотнительное кольцо со смазочным материалом, номер детали 1161580.Нажмите правый датчик уровня вниз так, чтобы соединения топливопровода были направлены вперед и вправо.Убедитесь, что уплотнительное кольцо не зажато.Затяните винт. Затяните до 60 Нм. Используйте специальный ключ 🔧 Гаечный ключ (снятие/установка гайки топливного насоса).Установите шланги на датчик уровня.Вытрите пролитое топливо.Поместите проводку в прорези резинового кольца.

Примечание: Убедитесь, что стрелка на крышке находится между отметками на баке. Если стрелка находится за пределами отметок, датчик указателя количества топлива даст неправильное значение, а поплавок может зацепиться за внутреннюю стенку бака. Если нет: ослабьте винт и отрегулируйте положение датчика. Затяните, как указано выше.

Установите на обеих сторонах:

• проводку в гнезда на резиновом уплотнении
• крышку топливного бака над датчиками уровня и затяните гайки с усилием в 6 Нм.

Подсоедините проводку и разъемы.

Отведите ковровое покрытие вниз

Установите:

• среднее заднее сиденье Обивка, подушка спинки сиденья, центральное (второй ряд), замена
• крайнее заднее сиденье Обивка, подушка спинки сиденья, наружная (второй ряд)
