Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Подготовка
S60
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Снимите центральную консоль. См.Центральная консоль, замена.
V70 (другие двигатели)
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).

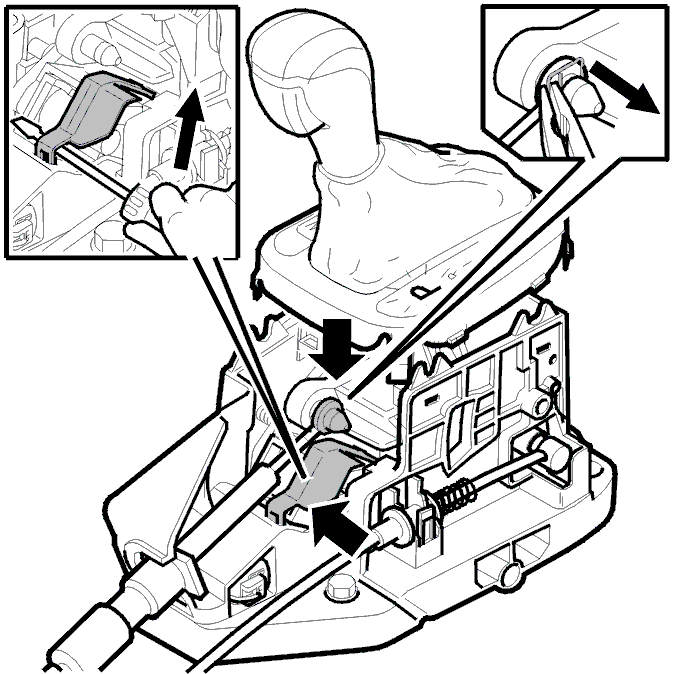

Отсоедините трос от узла переключателя передач.Чтобы получить доступ к замку троса, поставьте переключатель передач в положение РСнимите замок троса с рычага переключателя передач. Используйте плоскогубцы. Вытяните замок из втулки.Отогните трос в сторону.Снимите кронштейн крепления соленоида.
Снятие соленоида

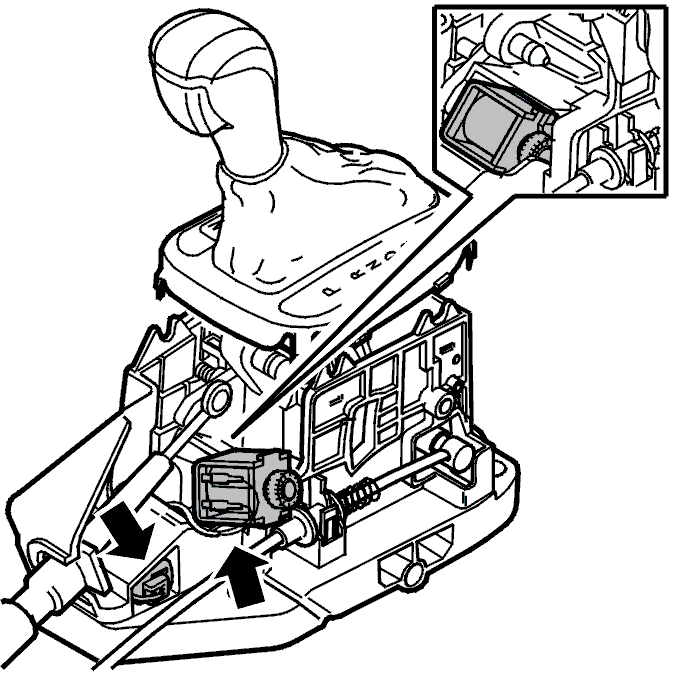

Выдавите разъем вправо из узла переключателя передач.Снимите изоляционную ленту с проводки. Вытяните проводку из выреза в узле переключателя передач.Осторожно выньте соленоид с его проводкой из узла переключателя передач. Наклоните соленоид и вытяните проводку, насколько это возможно.Отсоедините столбиковые выводы.
Подсказка: Убедитесь, что положительный и отрицательный выводы расположены правильно на соленоиде.
Установка соленоида
Подсоедините столбиковые выводы.Установите соленоид в вырез в узле переключателя передач. Столбиковые выводы и кабель в узле переключателя передач должны быть обращены вниз.Закрепите соленоид с кронштейном.Потяните разъем вверх. Вдавите разъем на место в узле переключателя передач.Установите кабель в вырез в узле переключателя передач.Закрепите проводку с помощью изоляционной ленты.
Завершение

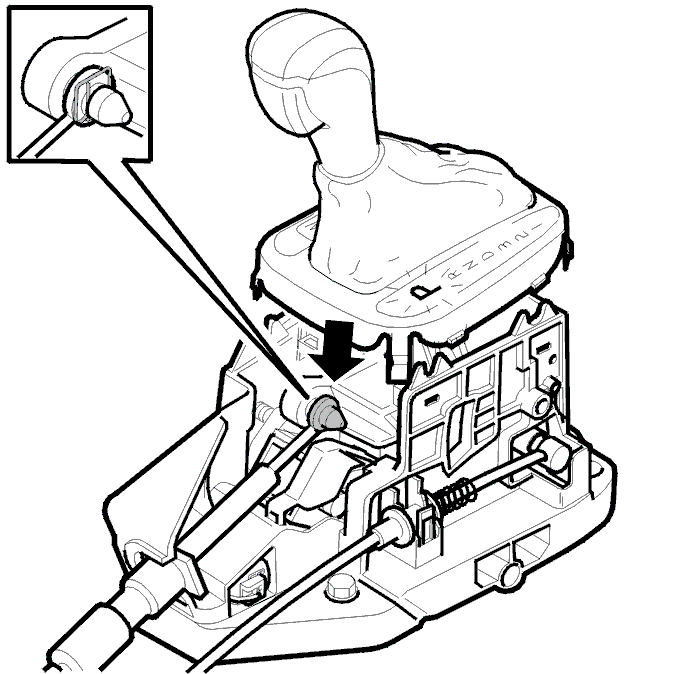

Установите замок троса на втулку на тросе.Вдавите трос на место в узле переключателя передач.
Примечание: Убедитесь в том, что трос надежно закреплен.
S60
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Установите центральную консоль. См.Центральная консоль, замена.
V70 (другие двигатели)
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
