Шпиндель колеса, замена (2003, 2004)

Снятие шпинделя колеса

Поднимите автомобиль.

Снимите:

• колесо
• звено стабилизатора поперечной устойчивости с пружинной стойкой. Используйте нерегулируемый гаечный ключ в качестве упора
• датчик ABS. Подвесьте датчик на куске проволоки
• Кабель датчика ABS с пружинной стойки

Снимите:

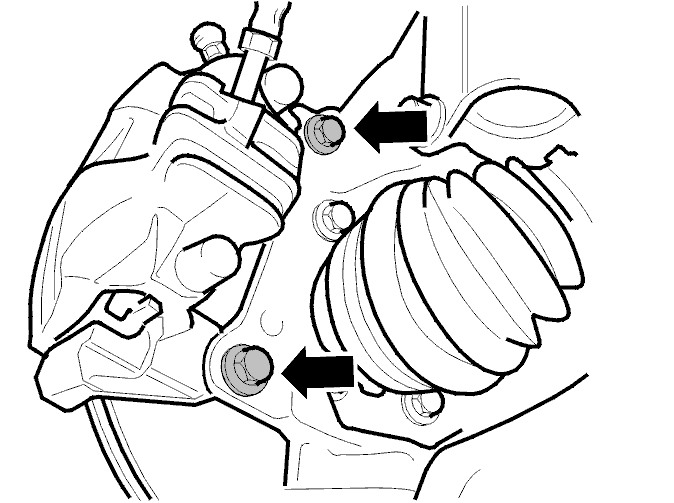

• винты крепления тормозного суппорта. Подвесьте суппорт на проволоке.

Снимите:

• винт приводного вала. Используйте отвертку в качестве упора на тормозном диске
• установочный штифт, удерживающий тормозной диск
• тормозной диск. Отсоедините конец приводного вала в ступице, вбив приводной вал в ступицу приблизительно на 10–15 мм. Используйте резиновую или медную киянку
• концы поперечной рулевой тяги с рулевой сошки.

Измерьте положение шпинделя колеса и пружинной стойки. См. Цапфа колеса / пружинная стойка, калибровка Выверните оба винта, удерживающие пружинную стойку в шпинделе колеса.

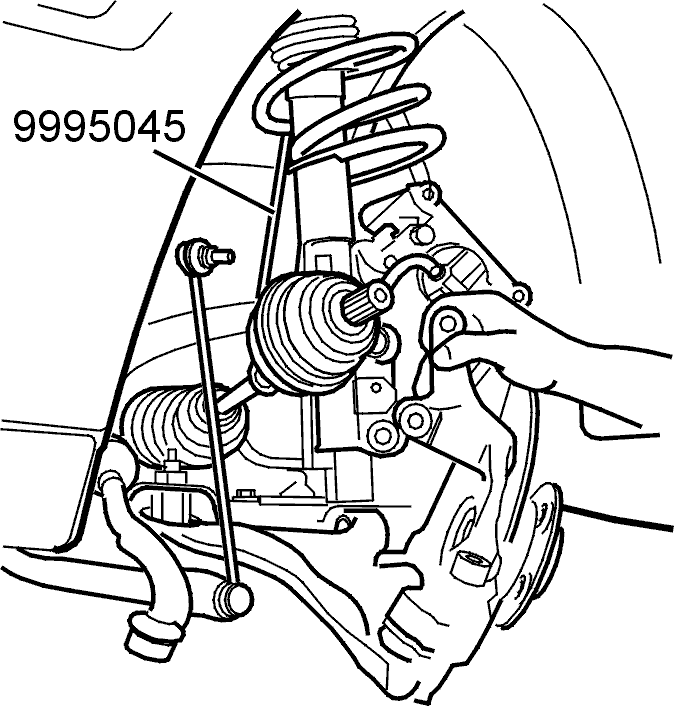

Выдавите шпиндель колеса. Одновременно вытягивайте приводной вал из коробки передач.Подвесьте приводной вал на крюке 🔧 СТЯЖНОЙ КРЮК (ПРУЖИННАЯ СТОЙКА)

Примечание: Будьте осторожны, не повредите манжету приводного вала.

Снимите шаровой шарнир с рычага управления.Шаровой шарнир, замена

Момент затяжки

Момент затяжки Момент затяжки

Установка шпинделя колеса

Очистите шлицы на приводном валу.Поверните вовнутрь шпиндель колеса и установите приводной вал в ступицу.Установите и завинтите пальцами винт приводного вала.Смажьте винт.

Установите:

• оба винта, удерживающие пружинную стойку в шпинделе колеса. Используйте новые винты и гайки.

Отрегулируйте положение шпинделя колеса и пружинной стойки Цапфа колеса / пружинная стойка, калибровка. Затяните. Момент затяжки см. в Момент затяжки. Используйте угломер 🔧 ТРАНСПОРТИР

Установите:

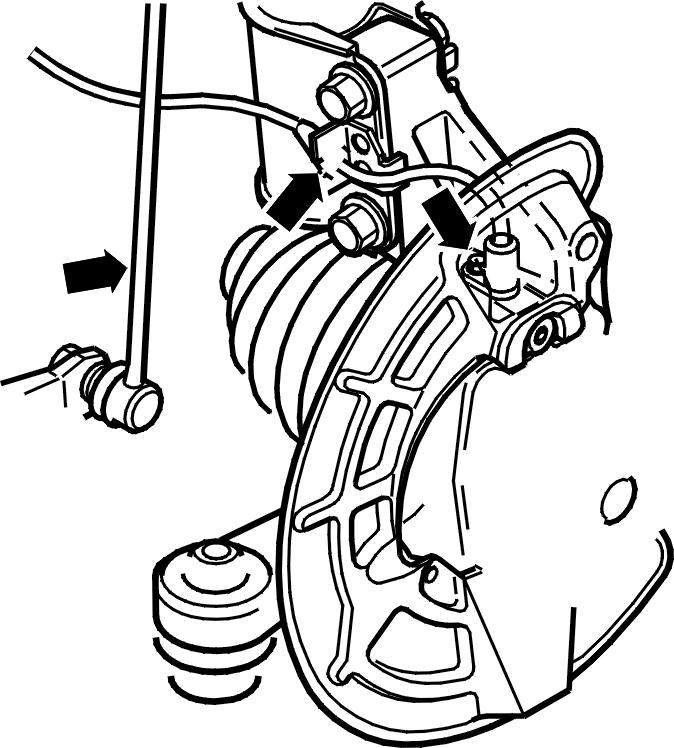

• звено стабилизатора поперечной устойчивости на пружинной стойке Используйте новую гайку. (M12) Удерживайте гаечным ключом Torx так, чтобы не повредить кожух
• кабель датчика ABS
• Датчик ABS на шпиндель колеса. Затяните датчик ABS. (M6).

Примечание: Убедитесь, что место установки датчика в шпинделе колеса абсолютно чистое. Очистите датчик ABS мягкой щеткой.

Установите:

• конец поперечной рулевой тяги на шпиндель колеса. Используйте новую гайку. Моменты затяжки см. в Момент затяжки.

Установите:

• тормозной диск. Затяните установочный штифт тормозного диска. (M6).

Примечание: Убедитесь в чистоте сопрягаемых поверхностей тормозного диска и ступицы обода колеса

Затяните винт приводного вала. Используйте отвертку в качестве упора на тормозном диске. Момент затяжки Момент затяжки

Установите:

• суппорт тормоза. Используйте новые винты. Момент затяжки Момент затяжки
• колесо Установка колес

Установите:

• шпиндель колеса на продольный рычаг
• новую гайку на шаровой шарнир. Затяните. Момент затяжки Момент затяжки. Используйте гаечный ключ Torx в качестве противодержателя.

Примечание: Убедитесь, что сопрягаемые поверхности шарового шарнира и передаточного рычага чистые.
