Ремень безопасности, задний, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем натяжном устройстве ремня безопасности. Существует вероятность срабатывания натяжного устройства ремня безопасности.

Внимание: Натяжное устройство ремня безопасности нельзя разбирать, ремонтировать или переставлять на другой автомобиль.

В этот метод входят методы для ремня безопасности заднего центрального сиденья, см. задний центральный, (второй ряд), замена и ремня безопасности заднего сиденья в третьем ряду. См. задний (третий ряд), замена.

Подготовка

Сдвиньте сиденье как можно дальше вперед. Наклоните спинку сиденья вперед.Отсоедините провод аккумулятора. См. Аккумуляторная батарея, отсоединение.Чтобы получить информацию, касающуюся обращения с натяжными устройствами ремней безопасности, см. Обращение с несработавшими компонентами дополнительной системы удерживания (SRS).

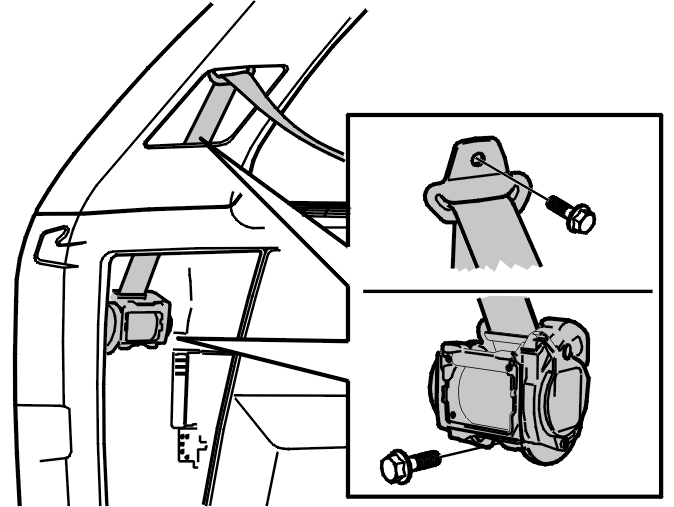

Снятие ремня безопасности заднего сиденья (второй ряд)

Снимите:

• панель стойки С. См. Панель, стойка С, замена

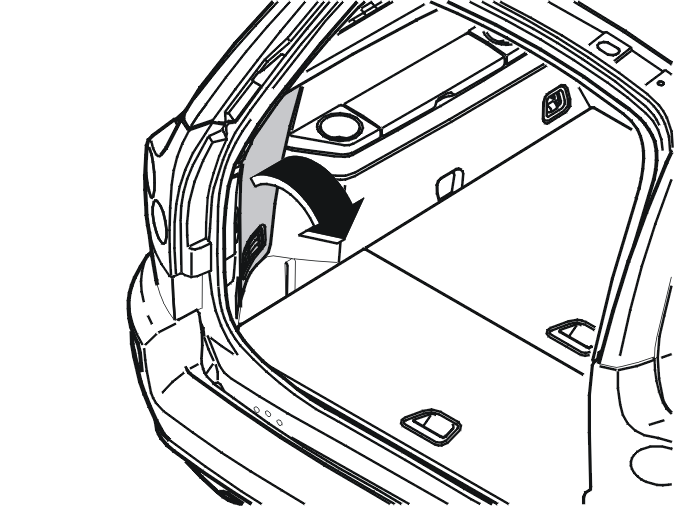

• боковую панель. См. Боковая панель багажного отделения, замена
• один винт с кронштейна катушки (инерционной) ремня безопасности
• кронштейн катушки (инерционной) ремня безопасности, отсоединив его
• разъем

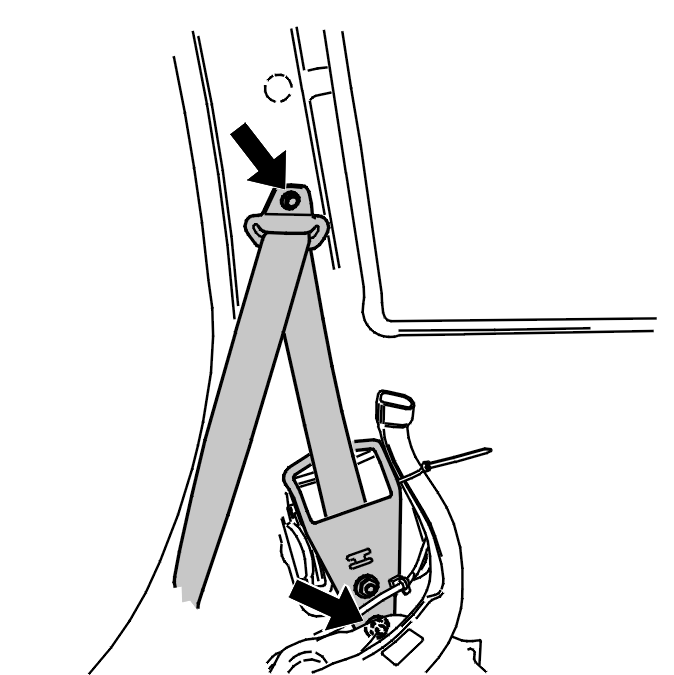

• один винт с верхнего крепления
• концевое крепление. См. Концевое крепление, замена.

Вытяните ремень безопасности из панели стойки С.

Установка ремня безопасности заднего сиденья (второй ряд)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• катушку ремня безопасности и кронштейн
• разъем
• кронштейн катушки (инерционной) ремня безопасности, зацепив его на место
• 1 винт M10. Затяните
• верхнее крепление
• 1 винт M10 верхнего крепления. Затяните.

Вставьте ремень безопасности через панель стойки С.

Установите:

• концевое крепление. См. Концевое крепление, замена
• боковую панель. См. Боковая панель багажного отделения, замена
• панель стойки С. См. Панель, стойка С, замена

Проверьте функционирование ремня безопасности. См. Функционирование ременя безопасности, проверка.Выполните заключительную проверку. См. Дополнительная система удерживания (SRS), осмотр.

Подготовка

Отсоедините провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

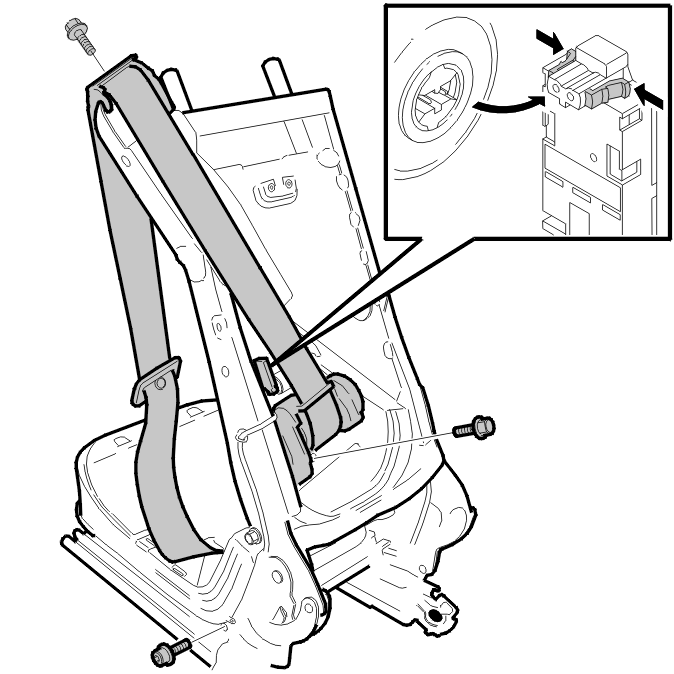

Снятие ремня безопасности центрального заднего сиденья (второй ряд)

Снимите:

• обивку с рамы спинки сиденья. См. Обивка, подушка спинки сиденья, центральное (второй ряд), замена

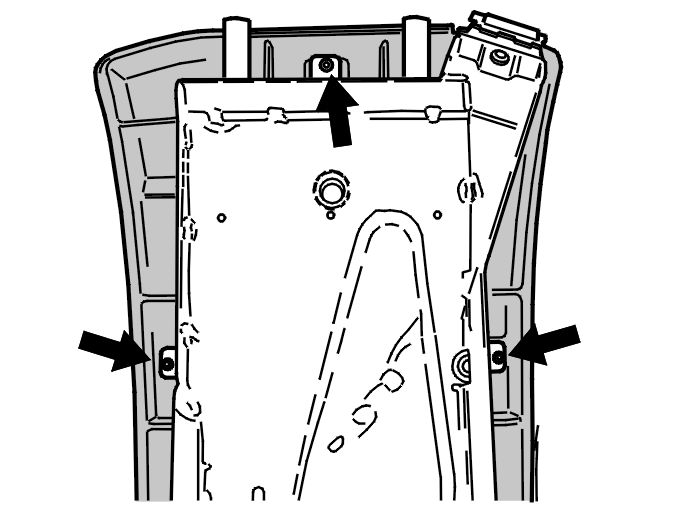

• три винта.

• заднюю секцию с рамы спинки сиденья
• один винт концевого крепления
• один винт верхнего крепления ремня безопасности
• один винт катушки ремня безопасности.

Отсоедините разъем.Снимите катушку (инерционную) ремня безопасности.

Отсоедините разъем под сиденьем.Снимите центральное сиденье. См. Обивка, подушка спинки сиденья, центральное (второй ряд), замена. Выньте сиденье из автомобиля.

Установка ремня безопасности центрального заднего сиденья (второй ряд)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• разъем
• катушку ремня безопасности
• 1 винт. Затяните. См. Момент затяжки
• верхнее анкерное крепление ремня безопасности
• 1 винт. Затяните. См. Момент затяжки
• концевое крепление
• 1 винт M10. Затяните
• заднюю секцию
• 3 винта. Затяните
• обивку для рамы спинки сиденья. См. Обивка, подушка спинки сиденья, центральное (второй ряд), замена.

Внесите сиденье в автомобиль.

Установите:

• разъем под сиденьем
• центральное сиденье. См. Обивка, подушка спинки сиденья, центральное (второй ряд), замена.

Проверьте функционирование ремня безопасности. См. Функционирование ременя безопасности, проверка.Выполните заключительную проверку. См. Дополнительная система удерживания (SRS), осмотр.

Подготовка

Отведите подушки спинок сидений вверх от пола. Оставьте подушки сидений на месте.Снимите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.Чтобы получить информацию, касающуюся обращения с натяжными устройствами ремней безопасности, см. Обращение с несработавшими компонентами дополнительной системы удерживания (SRS).

Снятие ремней безопасности (третий ряд)

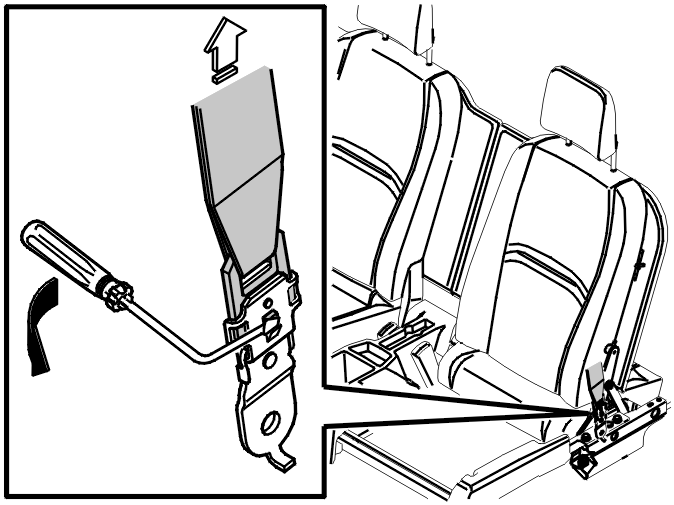

Подсказка: Согните наконечник зубила для нарезки канавок под углом 90°. Освободите защелку концевого крепления, используя зубило.

Снимите:

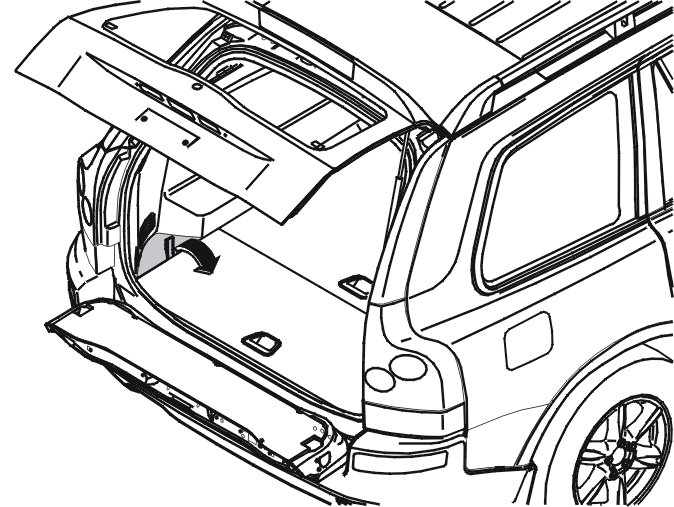

• наружную часть пола багажного отсека.

• крышку боковой панели.

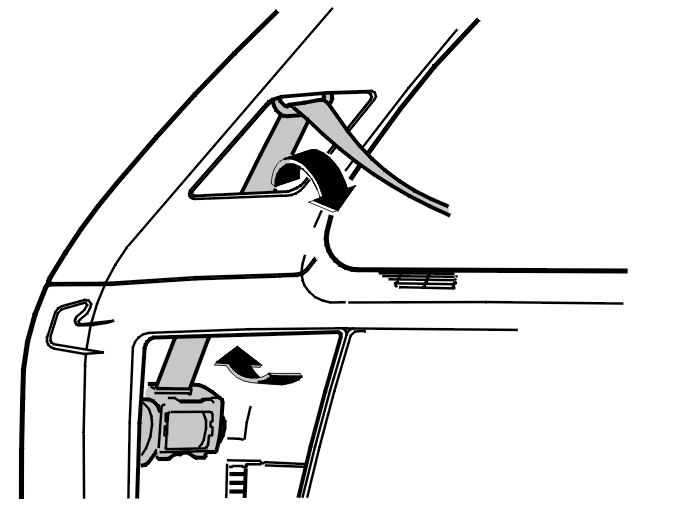

Отсоедините от катушки ремня безопасности.Снимите разъем кабеля воспламенения дополнительной системы удерживания (SRS).Проденьте ремень безопасности сквозь отверстие в панели стойки D и выньте сквозь отверстие в боковой панели.

• крышку ремня безопасности в панели стойки D
• концевое крепление. См. Концевое крепление, замена
• один винт с верхнего анкерного крепления ремня безопасности
• один винт с катушки (инерционной) крепления ремня безопасности.

Установка задних ремней безопасности (третий ряд)

Примечание: Моменты затяжки см. в Момент затяжки.

Проденьте ремень безопасности сквозь отверстие в панели боковой стойки и выньте сквозь отверстие в панели стойки D.Подсоедините разъем к кабелю воспламенения дополнительной системы удерживания (SRS).Зацепите на катушке ремня безопасности.

Установите:

• 1 винт катушки ремня безопасности. Затяните. См. Момент затяжки
• 1 винт M10 верхнего крепления. Затяните
• концевое крепление. См. Концевое крепление, замена
• крышку ремня безопасности
• крышку боковой панели
• наружную часть пола багажного отсека.

Проверьте функционирование ремня безопасности. См. Функционирование ременя безопасности, проверка.Выполните заключительную проверку. См. Дополнительная система удерживания (SRS), осмотр.
