Концевое крепление, замена (2003, 2004)

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этом разделе приведены методы для следующих компонентов:

• концевого крепления переднего сиденья. См.:переднее, замена
• концевых креплений сидений во втором ряду. См.:задние (второй ряд), замена
• концевого крепления для третьего ряда. См.:заднее (третий ряд), замена.

Снятие передних концевых креплений

Сдвиньте переднее сиденье в крайнее переднее положение.Снимите боковую панель. См.:Боковая панель, замена (-2004) или:Боковая панель, переднее сиденье, замена (2005-).

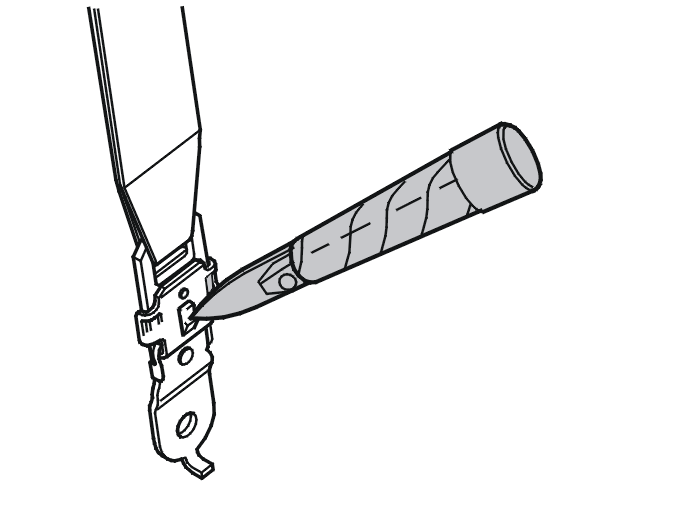

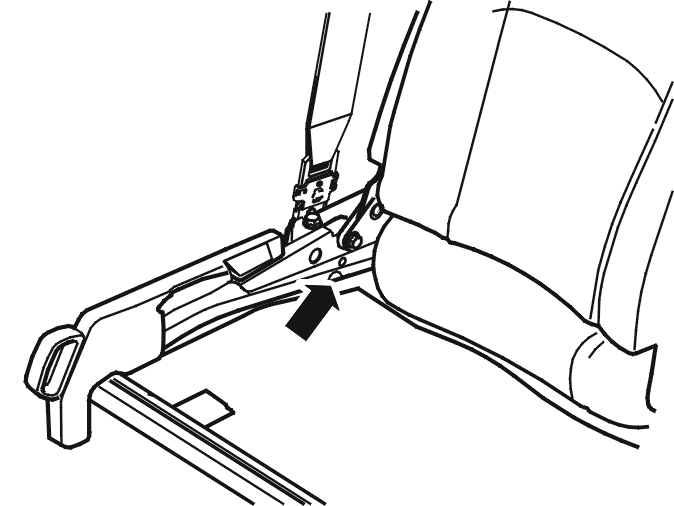

Примечание: Используйте инструмент для уплотнения, чтобы отсоединить ремень безопасности от концевого крепления. Осторожно нажмите запорную шпонку, как показано на иллюстрации.

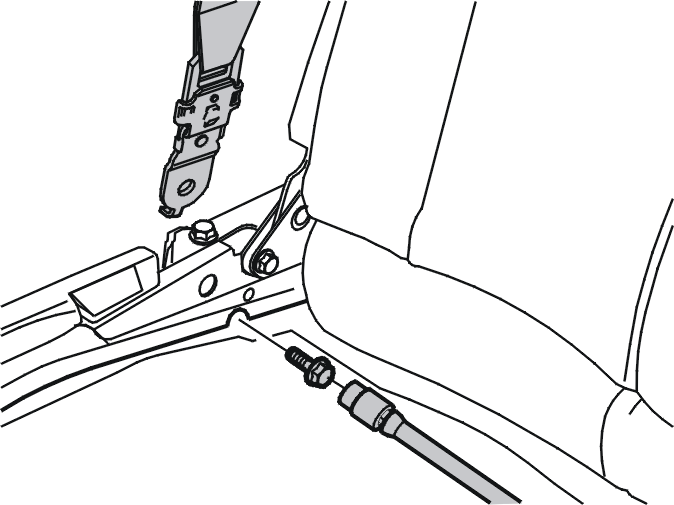

Выверните винт из сиденья. Снимите концевое крепление.

Установка передних концевых креплений

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• концевое крепление
• винт M10. Затяните.

Вдавите ремень безопасности в концевое крепление.

Примечание: При правильной фиксации ремня безопасности в концевом креплении слышен отчетливый щелчок.

Примечание: Также убедитесь, что ремень безопасности правильно зафиксировался в концевом креплении, посмотрев на обратную сторону концевого крепления.

A= Правильно зафиксированное положение.B= Если стопорная накладка не фиксируется правильно в концевом креплении, см. А, замените концевое креплениеновым.

Примечание: Убедитесь, что ремень безопасности закреплен, сильно дернув его вверх.

Установите заново боковую панель. См.:Боковая панель, замена (-2004) или:Боковая панель, переднее сиденье, замена (2005-).

Снятие задних концевых креплений (второй ряд)

Установите переднее сиденье и наружное сиденье во втором ряду в их передние положения.

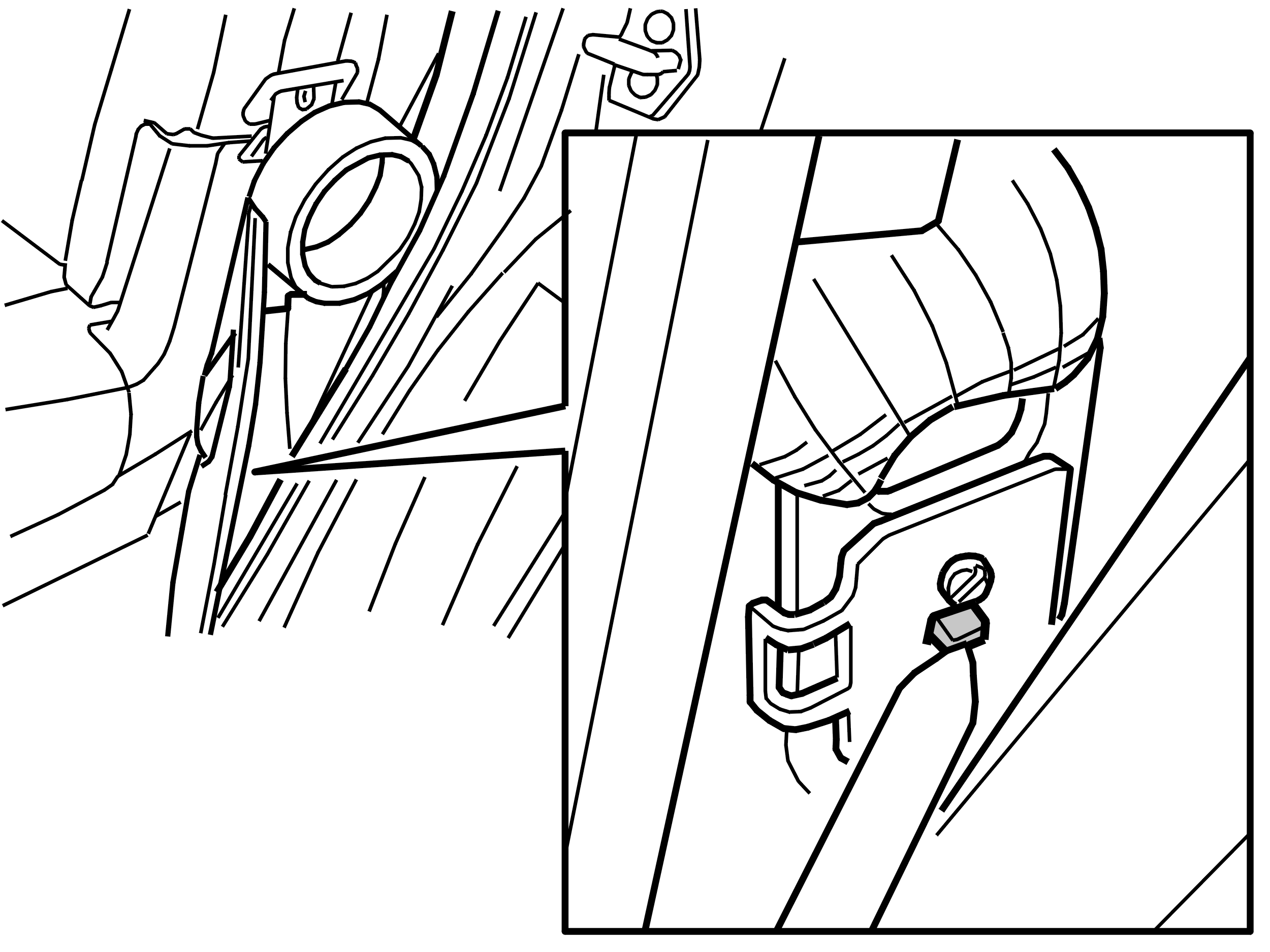

Примечание: Отсоедините верхнюю кромку отделочной панели порога. Отсоедините ремень безопасности от концевого крепления, осторожно нажав запорную шпонку инструментом для уплотнения, как показано на иллюстрации, чтобы ремень безопасности высвободился из концевого крепления.

Снимите отделочную панель порога. См.:Отделочная панель порога, замена Сдвиньте шланги системы кондиционирования в сторону.

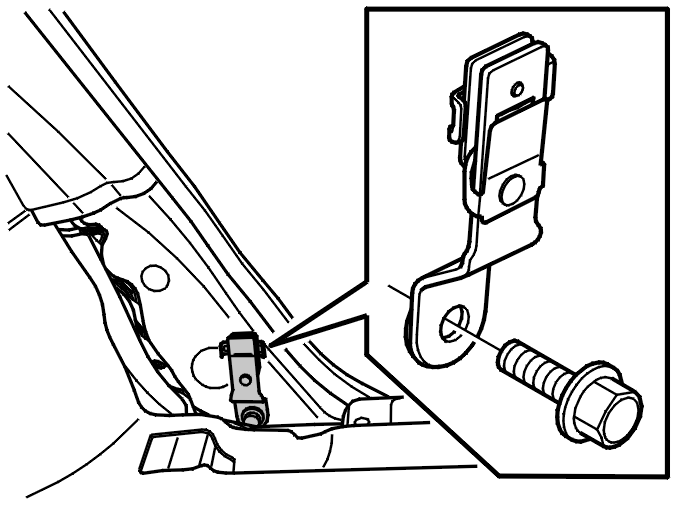

Снимите:

• винт
• концевое крепление.

Установка задних концевых креплений (второй ряд)

Установите:

• концевое крепление
• 1 винт M10. Затяните.

Сдвиньте шланги системы кондиционирования обратно на место.Установите отделочную панель порога. См.:Отделочная панель порога, замена.Вдавите ремень безопасности в концевое крепление.

Примечание: При правильной фиксации ремня безопасности в концевом креплении слышен отчетливый щелчок.

Примечание: Также убедитесь, что ремень безопасности правильно зафиксировался в концевом креплении, посмотрев на обратную сторону концевого крепления.

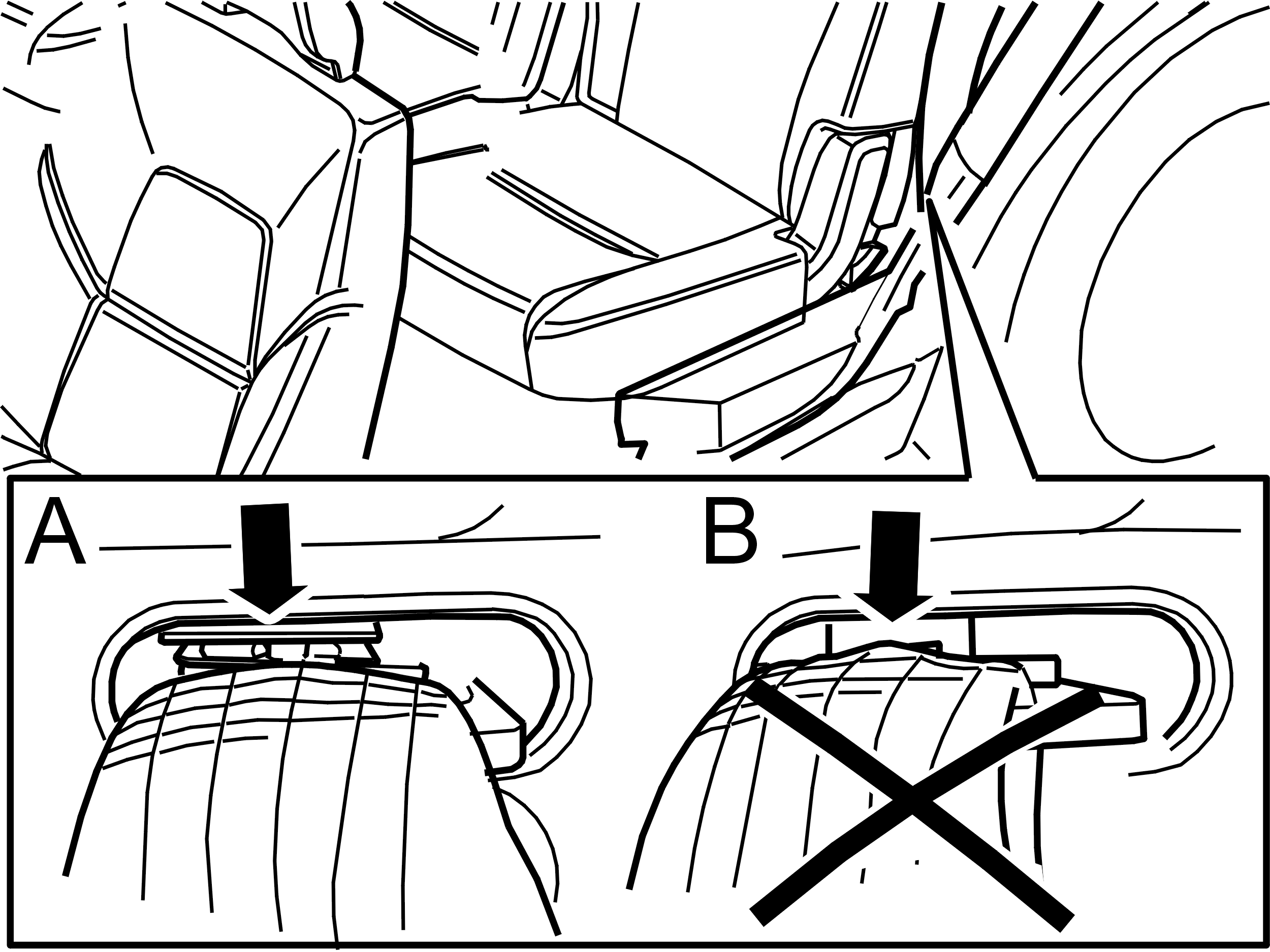

Положение стопорной накладки относительно концевого крепления при полностью вставленном ремне безопасности должно быть:A= Правильно зафиксированное положение.B= Если стопорная накладка не фиксируется правильно в концевом креплении, см. А, замените концевое креплениеновым.

Примечание: Убедитесь, что ремень безопасности закреплен, сильно дернув его вверх.

Примечание: Моменты затяжки см. в Момент затяжки.

Подготовительные работы

Подсказка: К выступу концевого крепления, расположенному между боковой панелью и концевым креплением, трудно получить доступ. Чтобы снять ремень безопасности с концевого крепления, свинтите концевое крепление целиком с третьего ряда сидений следующим образом.

Сдвиньте сиденье(я) второго ряда вперед и сложите спинку(и) сиденья.Сдвиньте подушку(ки) сиденья третьего ряда назад.

Примечание: Проверьте, имеется ли в автомобиле отверстие в форме полумесяца для получения доступа к концевому креплению (см. иллюстрацию).

Снятие задних концевых креплений (третий ряд) без отверстия для получения доступа

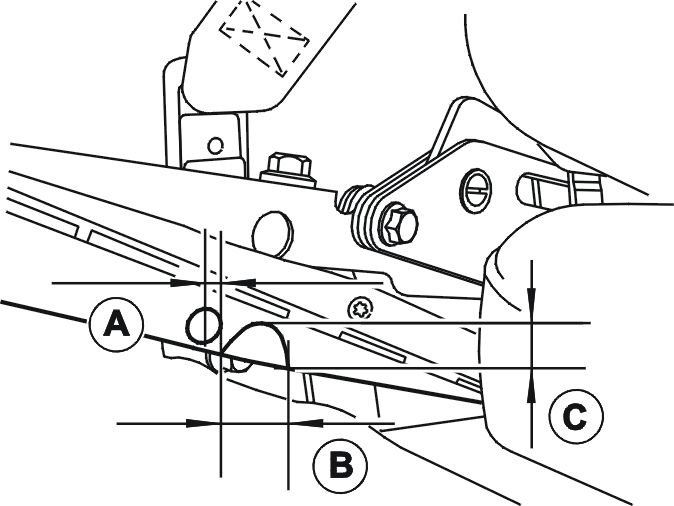

Отмерьте вырез согласно следующим размерам.A = 11 мм.B = 25 мм.C = 15 мм.

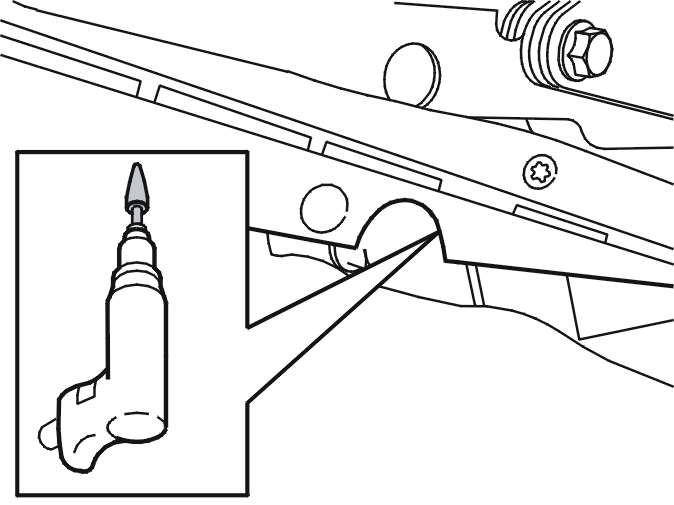

Сдвиньте ковровое покрытие в сторону.Расфрезеруйте отверстие для получения доступа. Используйте ротационный напильник.

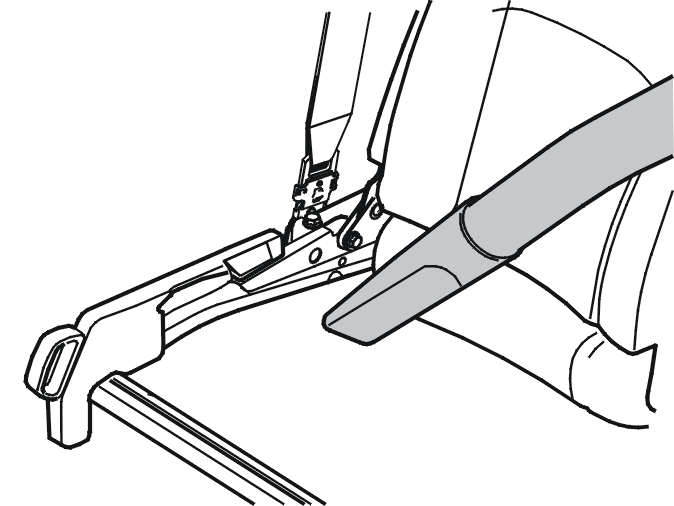

Удалите пылесосом стружку, образовавшуюся в результате фрезерования. Вытрите начисто направляющую сиденья для подушки сиденья.Отведите назад ковровое покрытие.

Сделайте вырез в направляющей сиденья для подушки сиденья.

Снятие задних концевых креплений (третий ряд) с отверстием для получения доступа

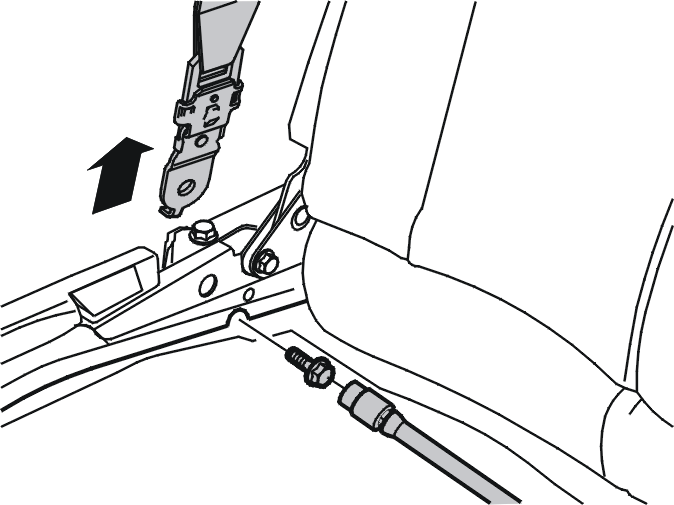

Выверните винт концевого крепления. Отогните концевое крепление на нижнем крае и поднимите прямо вверх.

Снимите ремень безопасности с концевого крепления.

Установка задних концевых креплений (третий ряд)

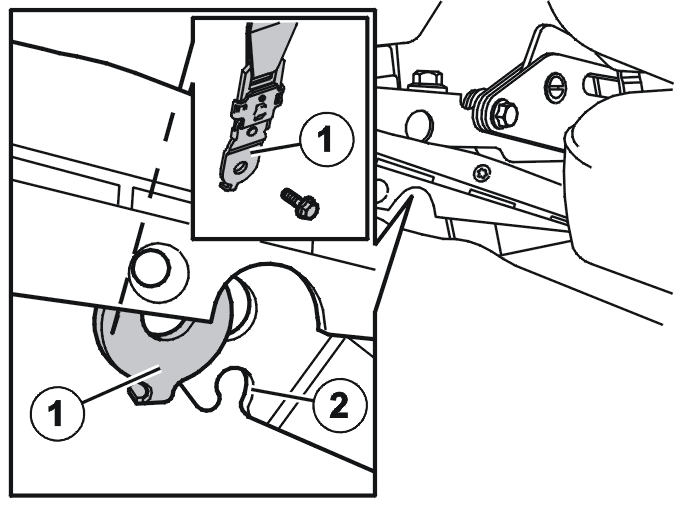

Установите концевое крепление на раме сиденья (1).

Примечание: Нижняя секция концевого крепления должна быть выровнена с пазом в раме сиденья (2).

Установите 1 винт M10. Затяните. См.:Момент затяжки.

Примечание: Убедитесь, что ремень безопасности закреплен, сильно дернув его вверх.

Установите ремень безопасности на концевом креплении.

Примечание: При правильной фиксации ремня безопасности в концевом креплении слышен отчетливый щелчок.

Завершение

Потяните подушку(ки) сиденья третьего ряда вперед.
