Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | D4192T | 1996–1999 |
| V40 (-04) | D4192T | 1996–1999 |
Специальные инструменты
- 🔧 MOTHÅLL (VENTILJUSTERING) D19T-D4192T
Примечание: Внимательно измерьте клапанный зазор, так как регулировка клапанов требует снятия турбокомпрессора, а также впускного и выпускного коллектора, что является очень трудоемкой операцией.
Необходимые условия
- Снимите турбонагнетатель (TC), см. Снятие/установка турбокомпрессора
- Снимите впускной и выпускной коллектор, см. Замена прокладки впускного и выпускного коллекторов
Примечание: Запишите измеренный клапанный зазор каждого цилиндра, чтобы получить правильный зазор.
Установите специальный инструмент, чтобы освободить толкатели
Примечание: В комплекте есть два инструмента, поэтому можно заменить две прокладки толкателей одновременно.
-
Поверните распределительный вал так, чтобы регулируемый клапан был нажат.
-
При регулировке вы можете использовать 2 специальных инструмента 🔧 MOTHÅLL (VENTILJUSTERING) D19T-D4192T для нажатых клапанов одновременно.
| выпускное отверстие цилиндра | впускное отверстие цилиндра |
|---|---|
| 3 | 4 |
| 4 | 2 |
| 2 | 1 |
| 1 | 3 |

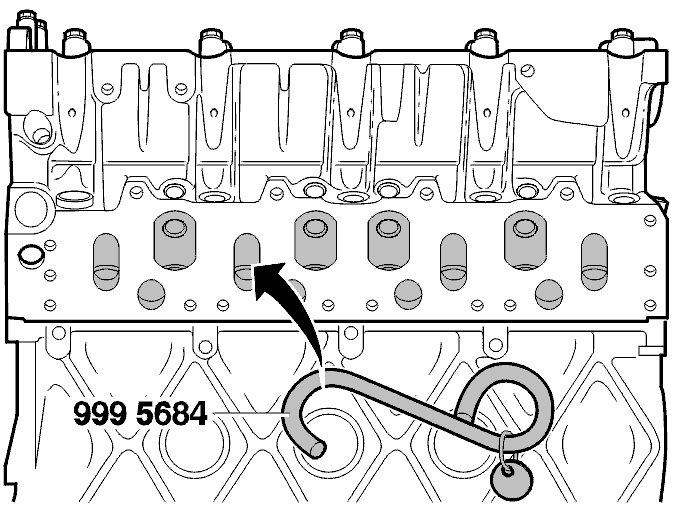

- Зацепите специальный инструмент 🔧 MOTHÅLL (VENTILJUSTERING) D19T-D4192T через впускной/выпускной канал между клапаном и седлом клапана
- Поверните распределительный вал назад до тех пор, пока специальный инструмент не будет закреплен, и клапан не останется в открытом положении
- Поверните распределительный вал на такое рассояние, чтобы можно было вынуть толкатели.

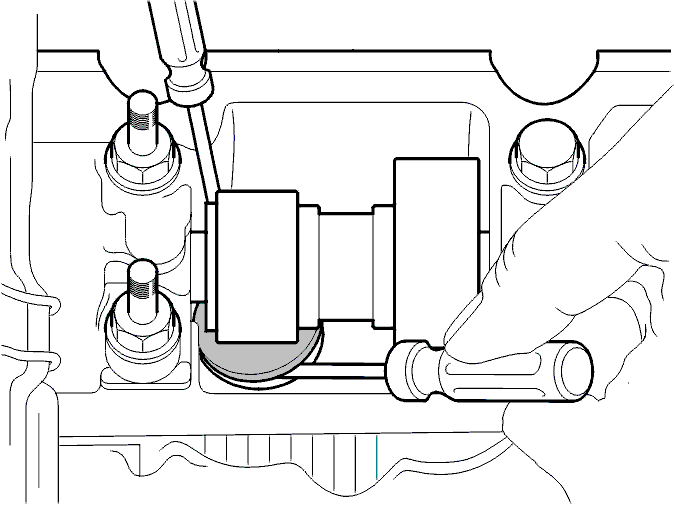

Снимите подкладку толкателя
Используйте небольшие отвертки.
Вычислите толщину подкладки толкателя
Должно быть:
| выход, мм | 0,40 |
|---|---|
| вход, мм | 0,20 |
ПримерЕсли измеренный клапанный зазор равен 0,25 мм, а требуемый клапанный зазор равен 0,40 мм, старую подкладку необходимо заменить новой, которая на 0,15 мм тоньше.Измерьте толщину подкладки толкателя микрометром.Всегда используйте новые подкладки толкателей.Подкладки толкателей поставляются толщиной от 2,90 мм до 3,70 мм, возрастая с увеличением в 0,05 мм.
Подсказка: В случаях не совсем точного совпадения используйте более тонкую подкладку толкателя, чтобы обеспечить больший зазор.

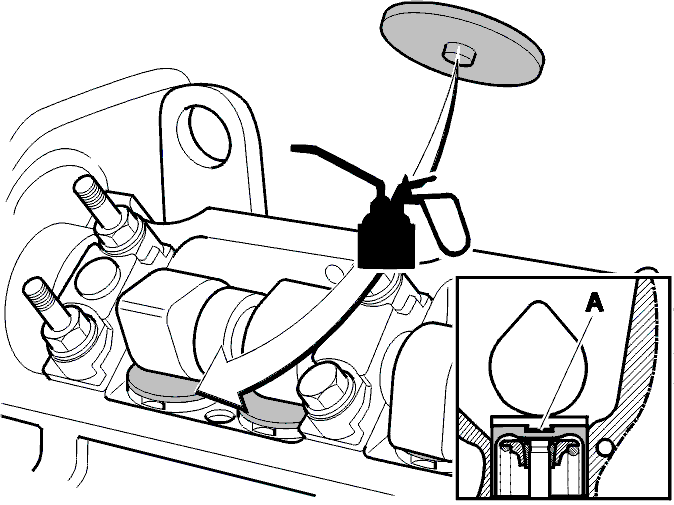

Установите новую подкладку толкателя и снимите инструмент
Подкладка толкателя должна быть смазана маслом и должен быть установлен установочный штифт направлением к толкателю.Проделайте это также для оставшихся цилиндров.
Примечание: Удалите масло из нижней части канала толкателя A.
Установите
- Установите впускной и выпускной коллектор, см. Замена прокладки впускного и выпускного коллекторов
-
Установите турбонагнетатель (TC), см. Снятие/установка турбокомпрессора.
-
Переходите к Регулировка клапанного зазора.
