Рабочий цилиндр сцепления с концентрическим нажимным подшипником как сервисное решение по предотвращению рывков автомобиля при включении и выключении сцепления

Снимите коробку передач

Автомобили с ручной коробкой передач:
См. руководство по обслуживанию. Раздел 4 (41, 43, 46). Ручная коробка передач M56, включая сцепление и приводные валы. 850 1992-. TP 4101131.

Полноприводные (AWD) автомобили:
Снятие коробки передач, Раздел (43, 46) AWD (привод на 4 колеса), 850 1997-, TP 4314131.

См. бюллетень технического обслуживания 21-841. Замена маховика и сцепления.

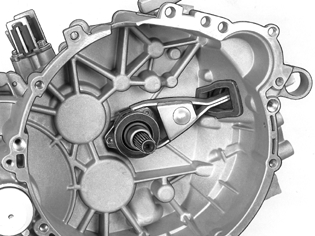

Снятие нажимного подшипника и вилки механизма сцепления

Снимите:

• нажимной подшипник с направляющей втулки и вилки механизма сцепления
• вилку механизма сцепления и пылезащитный колпак.

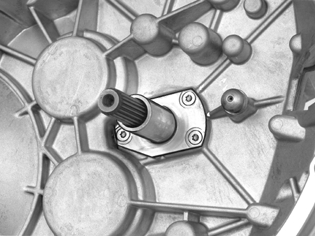

Снятие направляющей втулки

Снимите направляющую втулку для нажимного подшипника (3 винта).

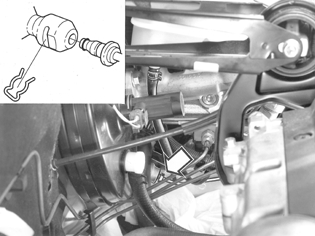

Трубка на главный цилиндр

Для защиты лакокрасочного покрытия подложите под главный цилиндр бумагу.

Автомобили с левосторонним управлением 1995-1997:
Снимите блокировку быстросъёмного соединителя.Отсоедините трубку от главного цилиндра.

Автомобили с левосторонним управлением 1992-1995:
Отсоедините трубку от главного цилиндра.Замените главный цилиндр.

Автомобили с правосторонним управлением 1995-1997:
Снимите блокировку быстросъёмного соединителя.Снимите трубку.

Автомобили с правосторонним управлением 1992-1995:
Снимите трубку с муфты трубопровода под блоком ABS.Замените трубку между главным цилиндром и муфтой трубопровода.

Замена трубки

Снимите:

• кронштейн воздушного фильтра
• трубку с кронштейна воздушного фильтра
• быстросъёмный соединитель с трубки перед установкой новой трубки в автомобиль.

Установите:

• новую трубку через кронштейн воздухоочистителя (ACL)
• кронштейн воздушного фильтра
• вакуумный шланг в кронштейн воздушного фильтра.

Установка трубок

Автомобили с левосторонним управлением:
Установите трубку к главному цилиндру.

Автомобили с правосторонним управлением:
Установите трубку в быстросъёмный соединитель под блоком ABS.

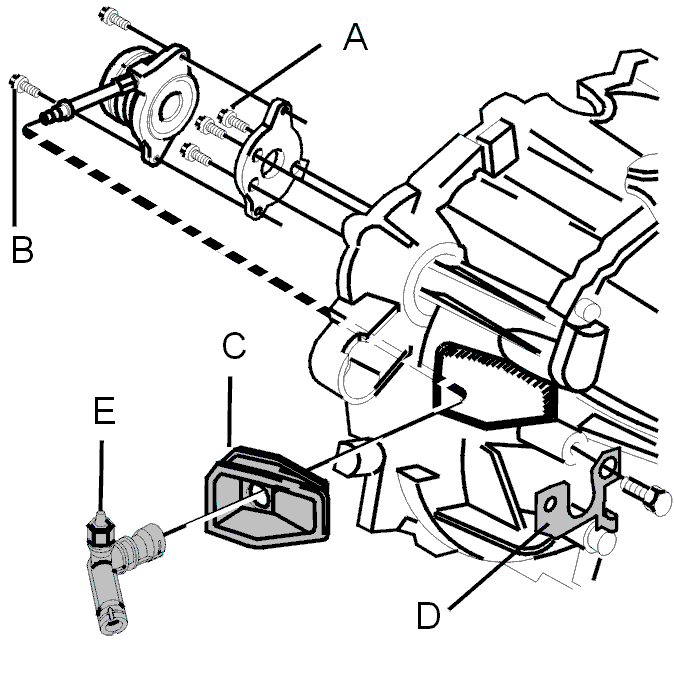

Установка рабочего цилиндра сцепления

Установите:

• пластину адаптера (3 винта, А). Затяните до 10 Н·м.
• рабочий цилиндр сцепления (2 винта, B). Затяните до 6 Н·м Нанесите стопорящую жидкость на резьбу.
• пылезащитный колпак (С)

Снимите винт и установите кронштейн (D). Затяните до 25 Н·м.Установите быстросъёмный соединитель со спускным штуцером (Е).

Примечание: Когда быстросъёмный соединитель становится в правильное положение, слышен щелчок.

Установите коробку передач

Автомобили с ручной коробкой передач:
Установка коробки передач, Раздел 4 (41, 43, 46), Ручная коробка передач M56, включая сцепление и приводные валы, 850 1992-, TP 4101131.

Полноприводные (AWD) автомобили:
Установка коробки передач, Раздел (43, 46) AWD (привод на 4 колеса), 850 1997-, TP 4314131.

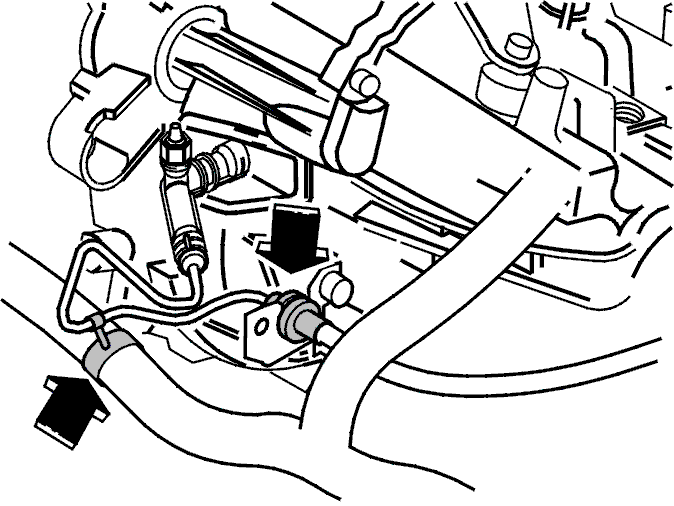

Установка трубок

Установите:

• трубку к рабочему цилиндру сцепления
• трубку в кронштейн
• прокладочную скобу между трубкой и жгутом проводов.

Приклеивание наклейки

Приклейте наклейку на корпус воздухоочистителя (ACL).

Прокачка системы сцепления

Заполните жидкостью и провентилируйте систему сцепления на спускном штуцере на рабочем цилиндре сцепления.

Примечание: Используйте только фирменную тормозную жидкость Volvo, марки DOT 4+. Избегайте контакта с кожей.
