Поступайте следующим образом

Следующая глава имеет описанную далее структуру

На основании приведенной в данной главе информации можно открыть большинство типов корпусов разъемов и заменить кабельные контакты.

Обратите внимание, что описанные стадии выполнения операций могут быть использованы для большинства типов разъемов/кабельных контактов, а на рисунках в качестве примеров показано только несколько отдельных типов. Могут встречаться и другие типы разъемов.

Основные инструкции по ремонту/замене кабельных контактов являются изложением содержания данного руководства и в них даются ссылки на соответствующие главы и операции.

Осторожно: Обратите внимание на содержание раздела ВниманиеРемонт, эти указания должны выполняться перед проведением любой работы по ремонту.

Внимание: SRS

Не выполняйте никакие ремонтные работы для проводов и кабелей системы SRS. Инструкции по ремонту системы SRS смотрите в Руководстве по обслуживанию системы SRS.

Открывание разъема

Разделите разъем Если половинки разъема соединены, то сначала они должны быть открыты.

Осторожно: При открывании разъема никогда не тяните за кабели. Держите за половинки разъема.

Открывание корпуса разъема

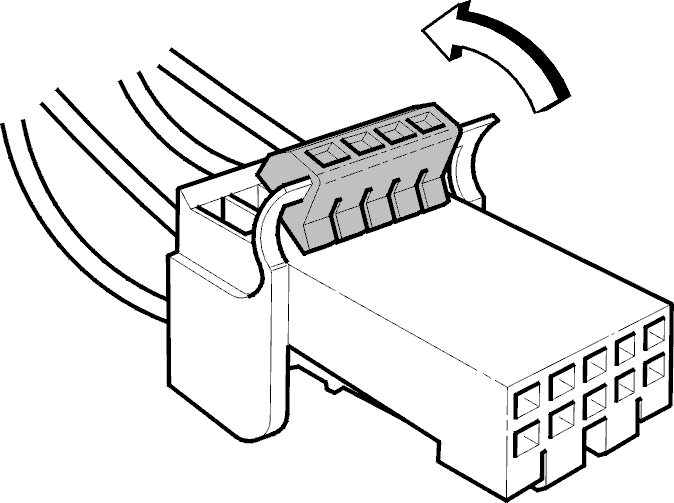

Вторичная фиксация Открывание вторичного фиксатора корпуса разъема.

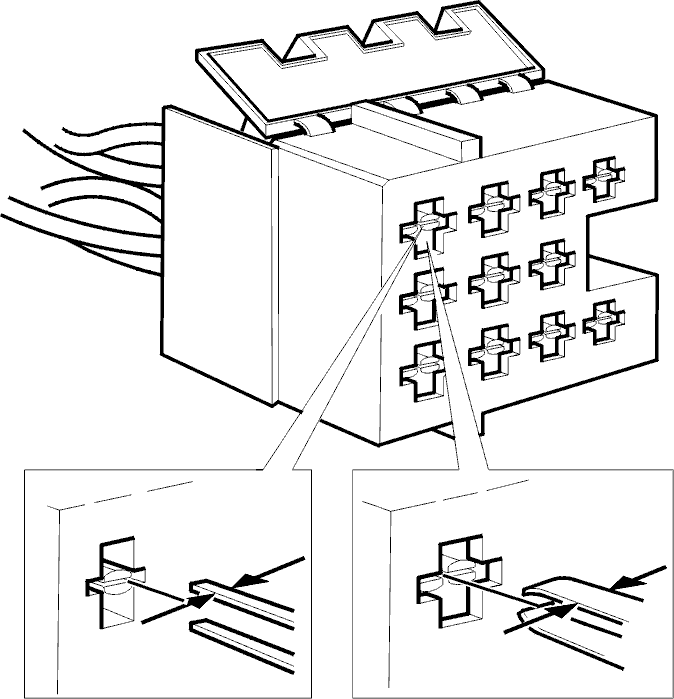

Выберите инструмент для вынимания контактов

Использование инструментов для снятия выводов Выберите инструмент для вынимания контактов, соответствующий отверстиям полости корпуса разъема.Вытащите кабельный контакт из корпусаИспользуйте рекомендованный инструмент для вынимания и выполняйте описанные процедуры.

Выберите новый кабельный контакт

Новый кабельный контакт Выберите новый кабельный контакт того же типа, что и имеющийся контакт. Используйте кабельные контакты из ремонтного комплекта Шифр 🔧 ERSATT AV 9512644. Информацию о площади сечения провода смотрите в схеме проводки.

Sws (Уплотнение для одного провода)

Уплотнения sws и заглушки Если на кабельный контакт будет устанавливаться уплотнение, то оденьте уплотнение на провод до зачистки его изоляции.

Зачистите изоляцию провода

Отрезание и проверка проводаЗачистка провода Обрежьте и зачистите провод по длине, которая соответствует кабельному контакту.

Выберите инструмент для обжатия, который соответствует кабельному контакту

Выбор инструмента для обжатия Смотрите информацию о том, какие инструменты используются для различных типов кабельных контактов.

Выполните обжатие кабельного контакта

Обжатие кабельного контакта

Вставьте кабельный контакт в губки инструмента для обжатия, в тот профиль, который соответствует площади сечения провода.

Расположите провод в кабельном контакте.

Выполните обжатие кабельного контакта на конце провода.

Проверка обжатия кабельного контакта

Примеры правильного обжатия контактовПримеры неправильного обжатия Всегда проверяйте результат выполнения обжатия и отсутствие повреждения первичного фиксатора.

Вставьте кабельный контакт в корпус разъема

При вставлении кабельного контакта в корпус Вставляйте кабельный контакт в соответствующую полость до срабатывания первичного фиксатора.Осторожно потяните за провод, чтобы убедиться в надежности крепления кабельного контакта.

Закройте корпус разъема

Закрывание корпуса разъема Должен быть закрыт вторичный фиксатор разъема.
