Масляный насос, замена (B4184SJ, B4184SM)

Подготовка

Отсоедините провод аккумулятора. См.Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снятие ремня распределительного механизма

Снимите ремень распределительного механизма. ДляB4184SMсм.Замена ремня распределительного механизма. ДляB4184SJсм.Ремень распределительного вала, замена.

Снятие датчика частоты вращения коленчатого вала

Примечание: НаB4184SJпроводка датчика встроена в крышку.

Выверните винты крепления. Осторожно снимите датчик частоты вращения коленчатого вала.

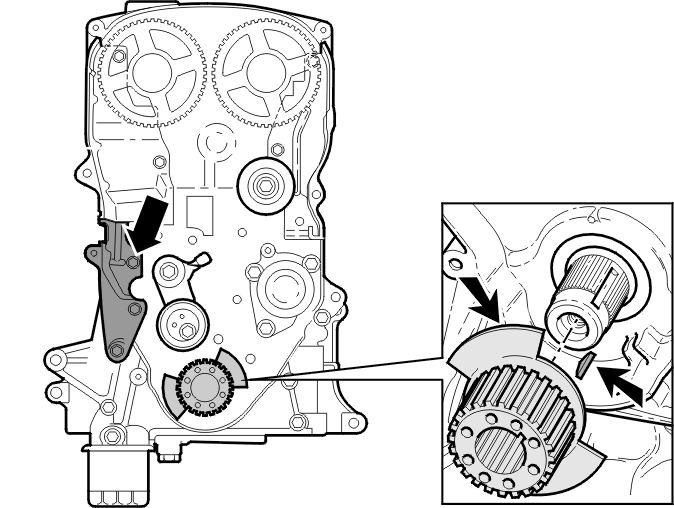

Снятие шестеренчатого привода, пластины датчика и защитной крышки

Снимите:

• шестеренчатый привод
• пластину датчика
• ключ
• винт
• защитную крышку.

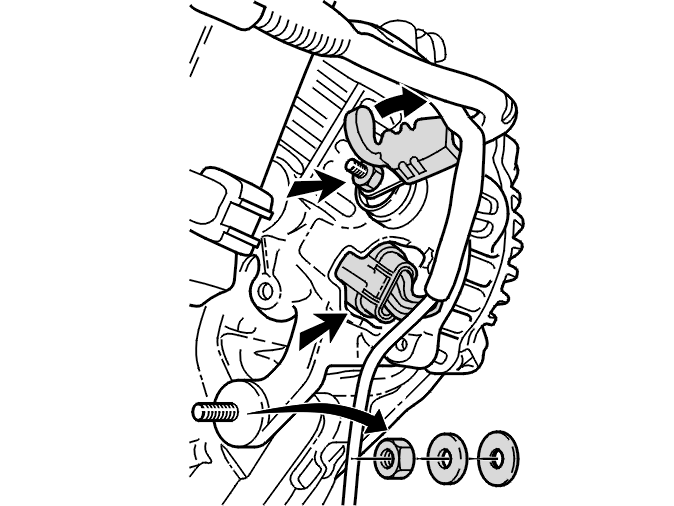

Снятие генератора

Снимите защитный колпачок. Отсоедините положительный провод.

Снимите:

• серый разъем
• гайку и шайбы шарнирного винта
• шарнирный винт
• генератор.

Снятие кабеля датчика давления масла

Снимите кабель датчика давления масла.

Снятие маслосборника

Снимите маслосборник. ДляB4184SMсм.Установите масляный поддон. ДляB4184SJсм.Установите масляный поддон.

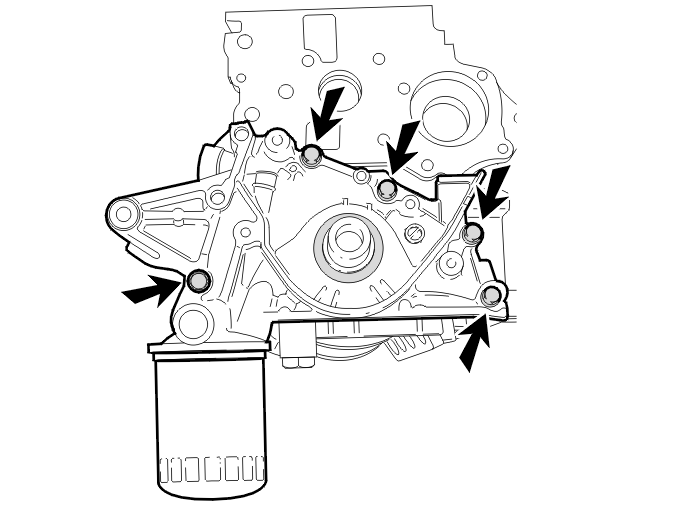

Снятие масляного насоса

Снимите:

• винты крепления насоса
• масляный насос. Осторожно поддев, разблокируйте его
• Уплотнительное кольцо с крышки.

Регулировка масляного насоса

Проверьте масляный насос и выполните необходимый ремонт. См.Проверка и регулировка двигателя и масляного насоса.

Установка масляного насоса

• Нанесите ровный валик жидкой прокладочной мастики с максимальным диаметром валика3 мм, см. иллюстрацию
• Установите уплотнительное кольцо на крышку
• Проверьте направляющие втулки в блоке цилиндров
• Поверните внутреннюю секцию насоса при установке, так чтобы она встала на место над плоской поверхностью коленчатого вала
• Расположите переднюю крышку / масляный насос
• Установите и затяните винты рукой. Затем затяните до14 Н·м
• Если применимо, установите впускной коллектор масляного насоса, используя новую прокладку. Затяните до19 Н·м
• Сотрите излишек жидкой прокладочной мастики.

Установка маслосборника

Установите маслосборник. ДляB4184SMсм.Установите масляный поддон. ДляB4184SJсм.Установите масляный поддон.

Установка кабеля датчика давления масла

Установите кабель датчика давления масла.

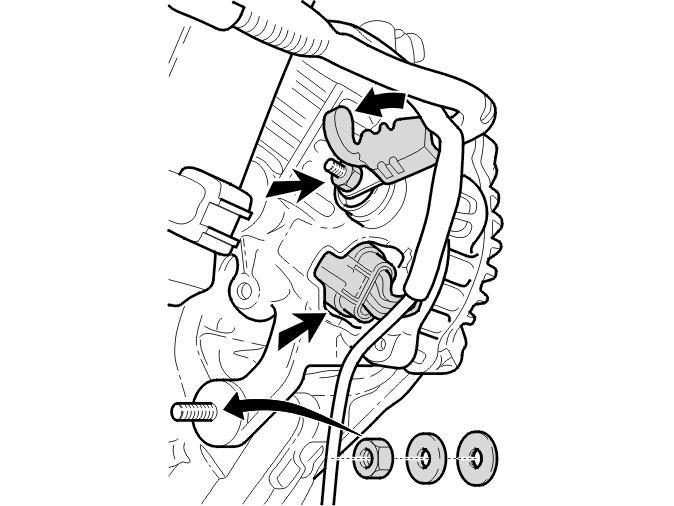

Установка генератора

Расположите генератор на двигателе.

Установите:

• шарнирный винт генератора, шайбы и гайку. Затяните рукой
• положительный провод. Затяните до10 Н·м
• защитный колпачок
• серый разъем.

Установка шестеренчатого привода, пластины датчика и защитной крышки

Установите защитную крышку и винт. Затяните до11 Н·м.Расположите ключ в канавке для ключа коленчатого вала. Соберите шкив привода распределительного механизма, пластину датчика и шайбу.

Установка датчика частоты вращения коленчатого вала

Примечание: НаB4184SJпроводка датчика встроена в крышку.

Очистите датчик.Установите датчик и 2 винта. Затяните до9 Н·м.Вдавите проводку датчика в гнездо (В) на передней крышке.

Установка ремня распределительного механизма

Установите ремень распределительного механизма. ДляB4184SMсм.Замена ремня распределительного механизма. ДляB4184SJсм.Ремень распределительного вала, замена.

Заключительные операции

Установите провод аккумулятора. См.Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
