Применимость

Модель Двигатель Год
S40 (-04) B4184SJ 2001–2004
S40 (-04) B4184SM 1998–2001
V40 (-04) B4184SJ 2001–2004
V40 (-04) B4184SM 1998–2001

Специальные инструменты

  • 🔧 KOLVBULTSVERKTYG (DEMONT-MONT)B14 B130
  • 🔧 KOLVSTÖD (DEMONT-KOLVTAPP) V-TYG 5847 B172
  • 🔧 DISTANSBRICKA (MED VERKTYG 9995847)
  • 🔧 DORN (ANV. M -7028 -5847, -5300, 5301)

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация всегда правильная.

Внимание: Избегайте попадания моторного масла на кожу, особенно если моторное масло загрязненное.

Немедленно помойте руки и кожу в местах, где на нее попало масло. Используйте соответствующее очищающее средство и теплую воду.

При работе с моторным маслом одевайте защитные перчатки.

Проверка коленчатого вала

Общий ремонт резьбы

A2100309

Поврежденная резьба во многих случаях может быть восстановлена с помощью резьбовых вставок HELI-COIL.Обычно этот метод и эти материалы могут быть использованы для ремонта на двигателях B4184SM/SJ. Внимательно выберите компоненты для использования из списка ссылок.

Осторожно: Никогда не просверливайте насквозь глухое отверстие. Убедитесь, что достаточно окружающего материала для установки HELI-COIL. Сначала тщательно проверьте размеры и убедитесь, что ремонт можно выполнить.

См. Резьбы, восстановление.

Проверка цапф подшипников шатунов на коленчатом вале

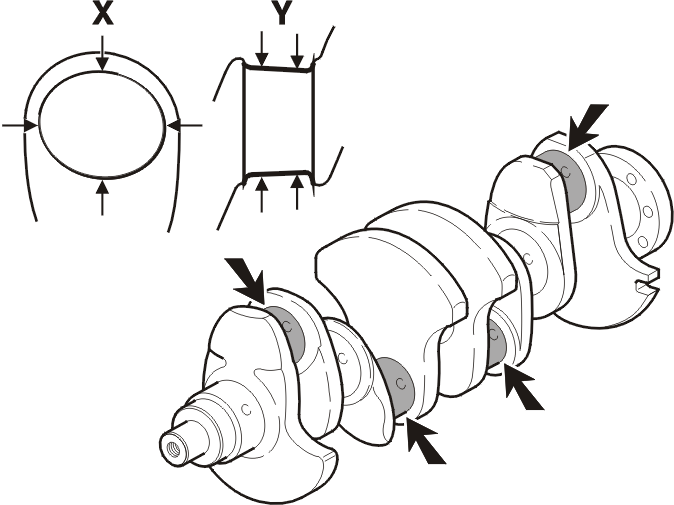

H2200172

Измерьте отклонение от формы окружности и конусность цапфы подшипника. Используйте микрометр.Измерьте по диагонали от края до края и спереди назад.Х Максимальное отклонение от формы окружности: 0,0025 мм.Y Максимальная конусность: 0,0050 мм.Диаметр цапфы подшипника шатуна: ø45,000 - 44,980 мм.Диаметр цапфы подшипника определяет устанавливаемый подшипник.Во время изготовления код выбивается спереди цапфы подшипника шатуна цилиндра 4Следующие четыре цифры (В) обозначают код подшипника шатуна.Пятая цифра (С) является контрольным числом.

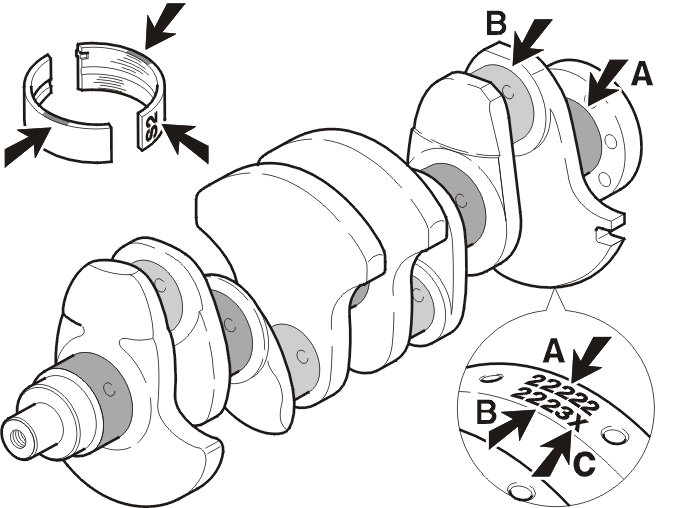

H2200173

Цветовой код половин подшипника шатуна находится на боковых сторонах.Когда необходимо заменить подшипник шатуна, выберите правильный подшипник и расположите его коленчатом вале, как показано на иллюстрации.

Номер коленчатого вала Диаметр цапфы подшипника шатуна Цветовой код Толщина подшипника
1 (S1) 44,995-45,000 коричневый 1,487-1,491
2 (S2) 44,985-44,995 черный 1,491-1,491
3 (S3) 44,980-44,985 зеленый 1,495-1,449

S 1, 2 или 3 являются кодами техобслуживания, которые расположены на обратной стороне подшипника. Этот цветовой код также используется во время изготовления.

Проверка цапф коренных подшипников на коленчатом вале

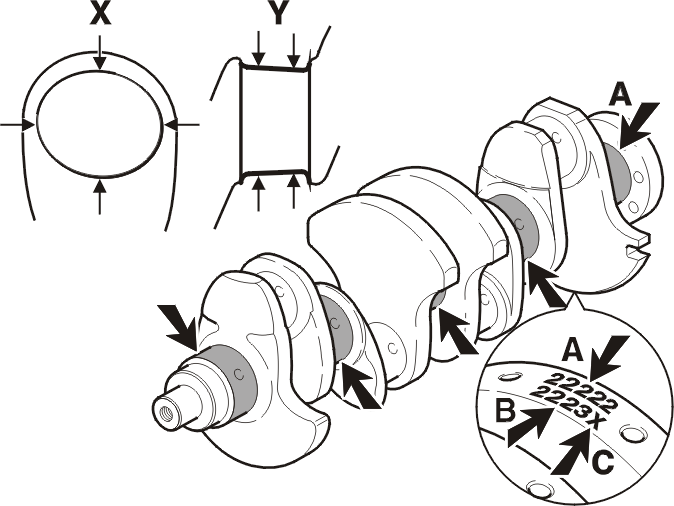

H2200174

Измерьте отклонение от формы окружности и конусность цапфы подшипника. Используйте микрометр.Измерьте по диагонали от края до края и спереди назад.Х Максимальное отклонение от формы окружности: 0,0025 мм.Y Максимальная конусность: 0,0050 мм.Диаметр цапфы подшипника определяет устанавливаемый подшипник.Во время изготовления код выбивается спереди цапфы подшипника шатуна цилиндра 4.Первые пять цифр (А) обозначают код коренного подшипника. (Следующие четыре цифры (В) обозначают код подшипника шатуна. Пятая цифра (С) является контрольным числом.)Диаметр коренного подшипника: 50,000 -49,82 мм.

Шейка коленчатого вала Блок цилиндров, подшипник
Номер коленчатого вала Диаметр коренного подшипника Номер блока цилиндров (А) Отверстие цилиндра Код техобслуживания подшипника Цветовой код Толщина подшипника
1 49,994 - 54,000 0 54,000 - 54,006 1 коричневый 1,988 - 1,991
1 54,006 - 54,012 2 черный 1,991 - 1,994
2 54,012 - 54,018 3 зеленый 1,994 - 1,997
2 49,988 - 49,994 0 54,000 - 54,006 2 черный 1,997 - 2,000
1 54,006 - 54,012 3 зеленый 1,994 - 1,997
2 54,012 - 54,018 4 желтый 1,997 - 2,000
3 49,982 - 49,988 0 54,000 - 54,006 3 зеленый 2,000 - 2,003
1 54,006-54,012 4 желтый 1,997 - 2,000
2 54,012-54,018 5 фиолетовый* 2,000- 2,003
  • На старых двигателях цветовой код может быть красным.

Проверка на наличие отклонений коленчатого вала

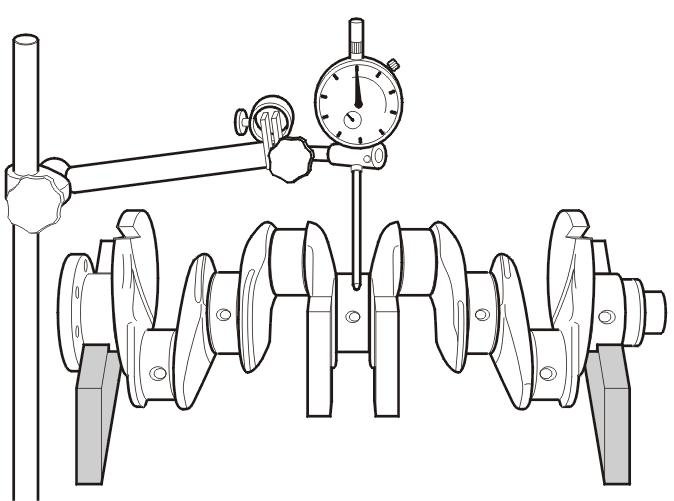

H2200175

Если вы подозреваете, что коленчатый вал является неровным, проверьте при помощи циферблатного индикатора.Поместите коленчатый вал с двумя наружными коренными подшипниками в тиски с призматическими губками.Повращайте коленчатый вал и проверьте его установку по среднему коренному подшипнику.Максимальное радиальное биение - 0,01 мм.

Снятие поршня с шатуна

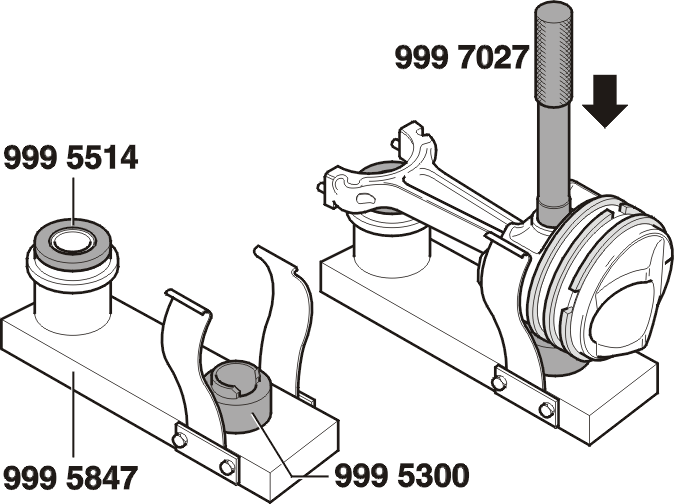

H2200176

Расположите специальный инструмент, как показано на иллюстрации.Установите поршень в специальный инструмент 🔧 KOLVBULTSVERKTYG (DEMONT-MONT)B14 B130 с шатуном на специальном инструменте 🔧 KOLVSTÖD (DEMONT-KOLVTAPP) V-TYG 5847 B172 (запишите положение). Оставьте держатель подшипника шатуна лежать на кольце 🔧 DISTANSBRICKA (MED VERKTYG 9995847), расположенном на задней опоре.Выдавите поршневой палец из шатуна. Используйте специальный инструмент 🔧 DORN (ANV. M -7028 -5847, -5300, 5301).Если поршень будет использоваться повторно, отметьте его таким же номером, как и шатун.

Проверка шатунов

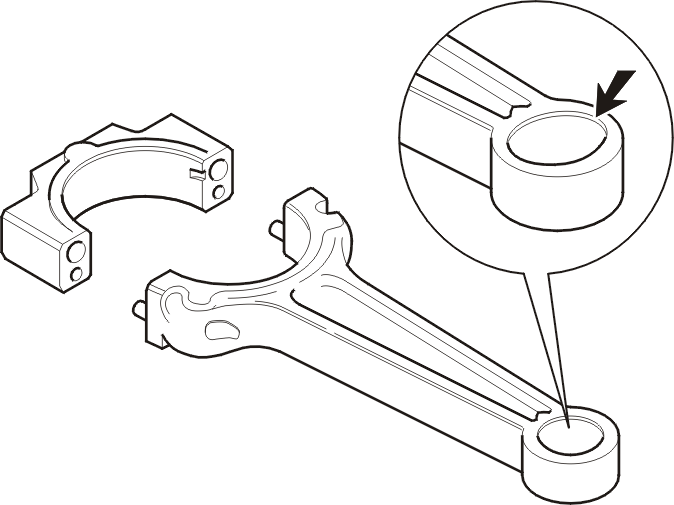

H2200177

Проверьте болты шатунов на наличие деформации и повреждения. Если резьба на болтах повреждена, замените их.Если гайка соскакивает с резьбы на болте, замените.Всегда используйте новые гайки.Проверьте, имеет ли подшипник поршневого пальца в шатуне отклонения от формы окружности. Если необходимо, замените.Крышка подшипника на стороне коленчатого вала, внутренний диаметр: ø48,000 - 48,015 мм.

Проверка шатуна в приспособлении для проверки соосности головок шатуна

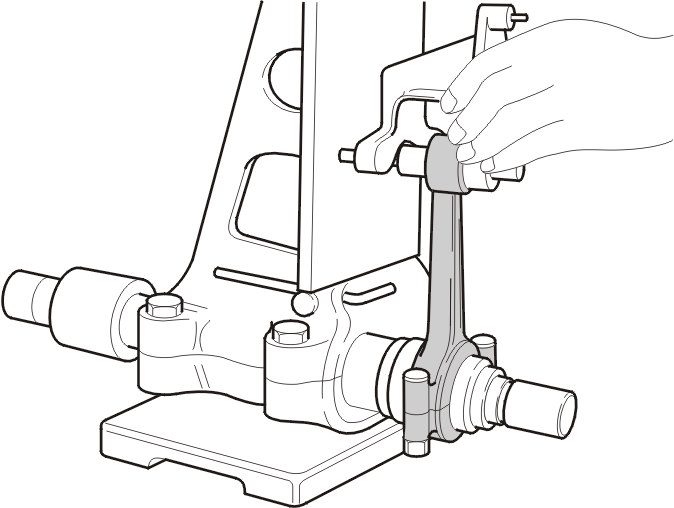

H2200178

Проверьте на наличие отклонений и скручивания шатуна.Скручивание: 0,04 мм.Отклонение: 0,1 мм.

Проверка поршневого пальца

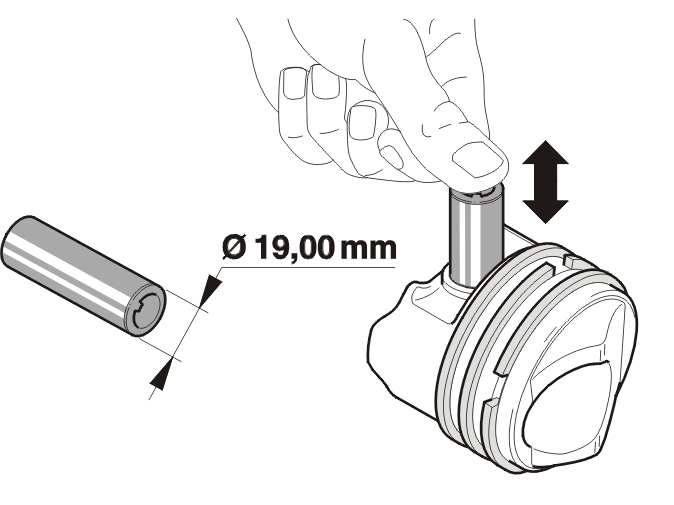

H2200179

Проверьте поршневой палец на наличие повреждений.Поршневой палец, диаметр ø19,00 мм.Проверьте установку поршневого пальца в поршне. Палец должен легко вставляться.

Проверка блока цилиндров

Идентификационный код блока цилиндров

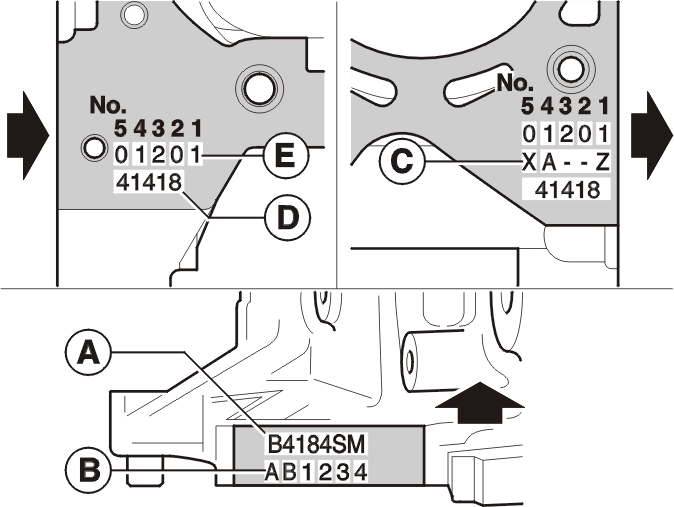

H2200180

На блоке цилиндров выбиты тип двигателя (А) и серийный номер (В). Выбитая маркировка расположена на коробке передач / стороне выпуска.Например B4184SM/SJ AAxxxx.Отверстие цилиндра (С) выбито на сопрягаемой поверхности прокладки головки цилиндров на стороне ремня распределительного вала (буквами).Дата изготовления (D) и внутренний диаметр гнезда коренного подшипника (Е) расположены на сопрягаемой поверхности отстойника на стороне маховика (0-1-2).

Проверка блока цилиндров на наличие неровности

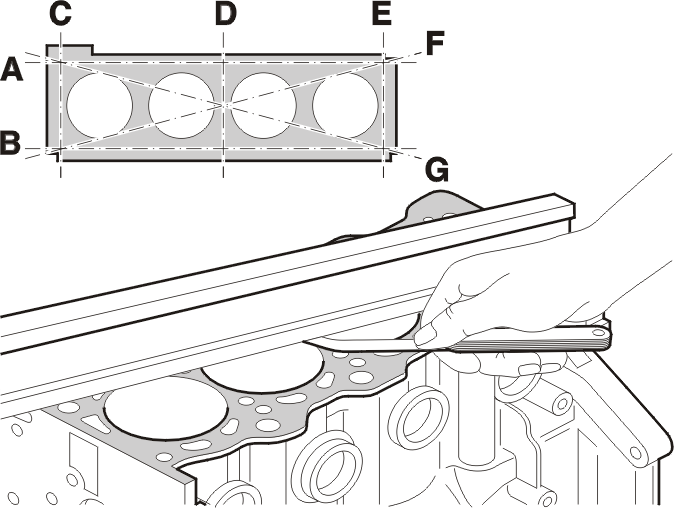

H2200181

Убедитесь, что сопрягаемая поверхность головки цилиндров ровная. Используйте стальную линейку и щуп.Принимаемое по умолчанию значение: 0,02 -0,04 мм.Максимальное отклонение: 0,1 мм.Если значение выходит за пределы этого допуска, поверхность необходимо обработать, пока не будет достигнуто правильное значение допуска.

Осторожно: Комбинированная высота головки цилиндров и блока цилиндров после обработки не должна превышать 0,20 мм.

Высота блока цилиндров 263,5 мм.

Идентификация отверстия цилиндра блока цилиндров

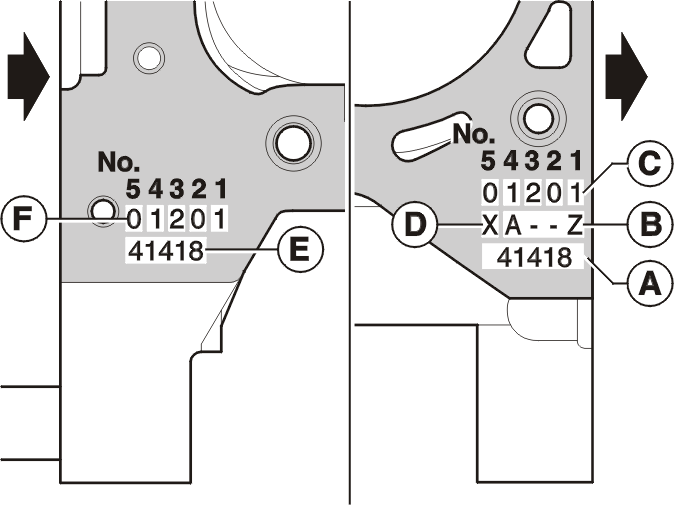

H2200182

Расположено на сопрягаемой поверхности прокладки головки цилиндров на стороне ремня распределительного вала.(А) Дата изготовления блока цилиндров.(В) Отверстие цилиндра (буквы).(С) Внутренний диаметр гнезда коренного подшипника (0-1-2).(D) Контрольный номер. Расположено на сопрягаемой поверхности отстойника на стороне маховика.(Е) Дата изготовления блока цилиндров.(F) Внутренний диаметр гнезда коренного подшипника (0-1-2).

Отверстие цилиндра, проверка размеров и отклонения от формы окружности

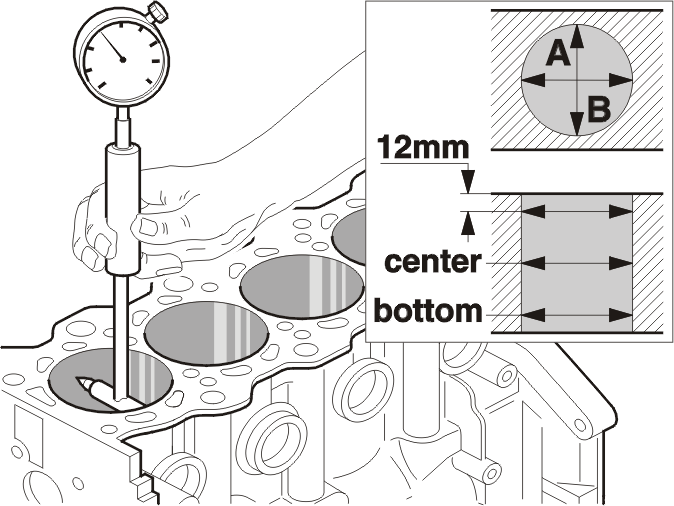

H2200183

Проверьте стенки отверстия цилиндра на наличие повреждений и зазора. Отремонтируйте путем выполнения хонингования или расточки.Увеличьте размер отверстия цилиндра, если необходимо. Если необходимо, замените блок цилиндров.

Примечание: Даже если требуется обработать отверстие только одного цилиндра, отверстия всех цилиндров олжны быть обработаны до одинакового размера.

Проверьте размеры в указанных на иллюстрации точках.Значение по умолчанию:Внутренний диаметр: ø81,00 - 81,03 мм.Отклонение от формы окружности: максимум 0,1 мм.

Проверка зазора между поршнями и отверстием цилиндра

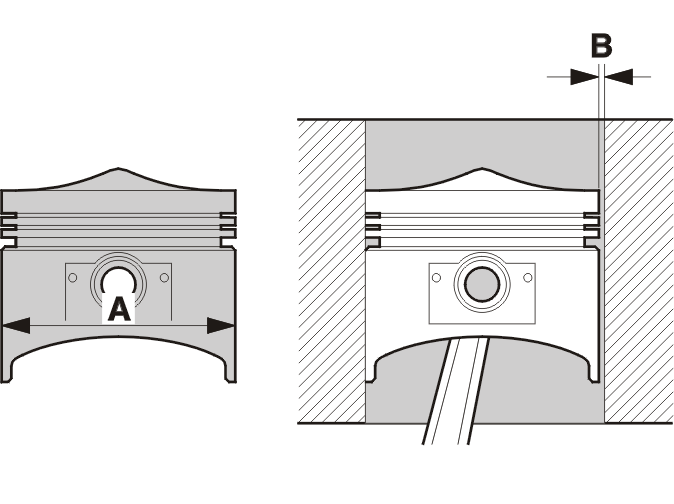

H2200184

Измерьте наружный диаметр поршня (А) в указанной на иллюстрации точке.Измерьте отверстие цилиндра: см. проверка размеров и отклонения от формы окружности.Используйте полученные значения для измерения зазора (В). Зазор между поршнями и отверстием цилиндра. 0,02 - 0,04 мм.Если необходимо, отханингуйте отверстие цилиндра, чтобы получить правильный зазор. Если необходимо, увеличьте размер путем расточки.Всегда пытайтесь получить наименьший зазор.

Осторожно: Чтобы избежать тепловой деформации блока цилиндров при хонингировании, выполняйте хонингирование в следующем порядке: 2 - 4 - 1 - 3.

Даже если требуется обработать отверстие только одного цилиндра, отверстия всех цилиндров олжны быть обработаны до одинакового размера.

Проверка размеров зазора поршневого кольца

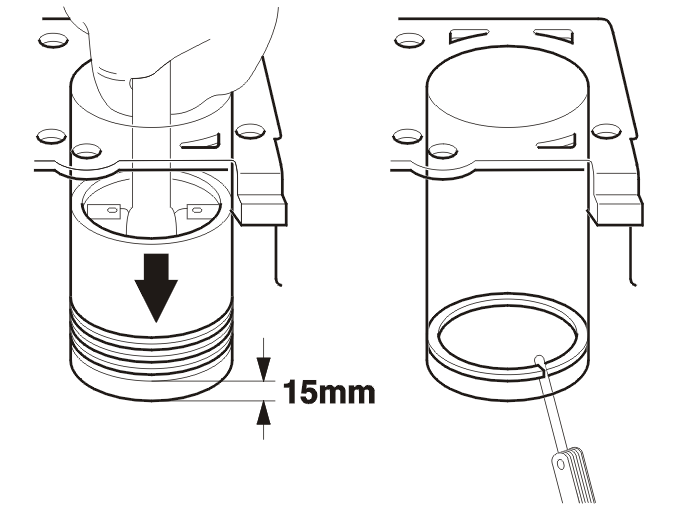

H2200185

Вдавите поршневое кольцо вниз, так чтобы оно располагалось приблизительно в 15 мм от нижней части отверстия цилиндра.Используйте перевернутый поршень, чтобы задвинуть поршневое кольцо в отверстие цилиндра до правильной глубины.Измерьте зазор поршневого кольца при помощи щупа.Значение по умолчанию:Верхнее компрессионное кольцо: 0,03 - 0,07 мм.Нижнее компрессионное кольцо: 0,02 - 0,06 мм.Максимальное отклонение: 0,1 мм.

Установка поршня и шатуна

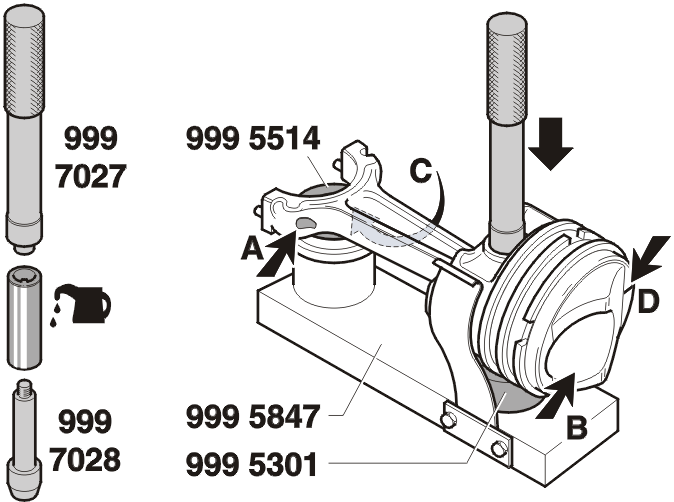

H2200186

  • Установите поршневой палец между ручкой 🔧 DORN (ANV. M -7028 -5847, -5300, 5301) и направляющей втулкой 🔧 STYRTAPP (ANV. M -7027 -5847 -5300-5301). Не затягивайте.Смажьте поршневой палец небольшим количеством масла. Выровняйте незатянутые инструменты с поршневым пальцем в поршне
  • Снимите фаску в 2 мм под углом 45° на передней втулке крепления 🔧 KOLVSTÖD (MONT-KOLVTAPP)B172, как показано на иллюстрации
  • Установите кольцо 🔧 DISTANSBRICKA (MED VERKTYG 9995847) и специальный инструмент 🔧 KOLVSTÖD (MONT-KOLVTAPP)B172 (скошенным ребром к поршню) на основание инструмента 🔧 KOLVBULTSVERKTYG (DEMONT-MONT)B14 B130
  • Установите поршень в основание инструмента 🔧 KOLVBULTSVERKTYG (DEMONT-MONT)B14 B130 верхней частью к себе
  • Расположите шатун отверстием (А) (для охлаждения поршня) в ту же сторону, что и камера сгорания на верхней части поршня (В). (Или маркировкой (С) на нижней стороне шатуна в ту же сторону, что и маркировка (D) (буква) на верхней части поршня.)
  • Вдавите поршневой палец до упора
  • Снимите специальные инструменты
  • Убедитесь, что поршень движется свободно вокруг поршневого пальца. Убедитесь, что поршневой палец находится внутри поршня с обеих сторон
  • Усилие, необходимое для вдавливания поршневого пальца в верхнюю втулку шатуна: 4,500 - 14,700 Н.

Подготовка, масляный насос

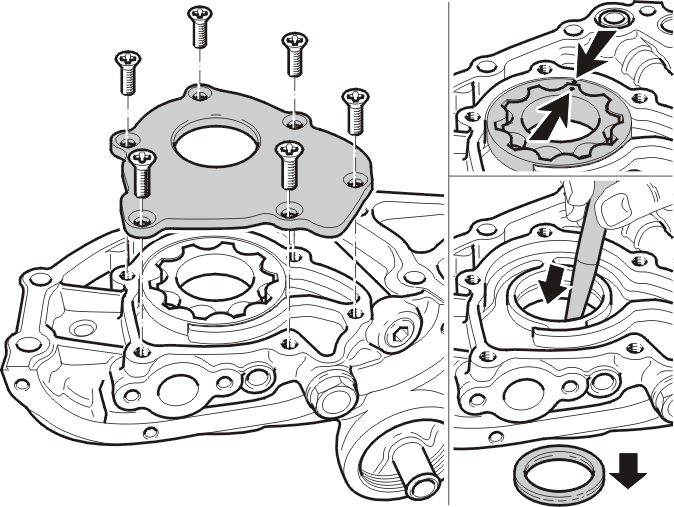

H2200187

  • Вывинтите винты крепления крышки
  • Для извлечения винтов используйте правильные инструменты. Используйте ударную отвертку для вывинчивания винтов
  • Снимите крышку
  • Отметьте положение колец насоса по отношению друг к другу
  • Снимите кольца насоса
  • Снимите масляную прокладку с передней крышки.

Снятие регулятора давления масляного насоса

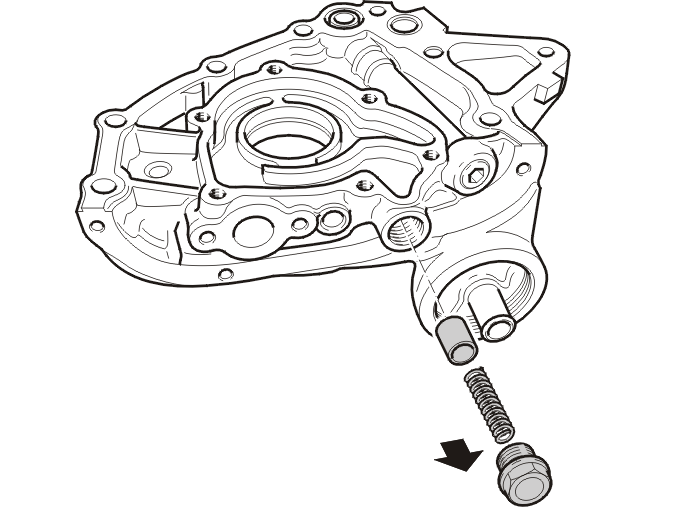

H2200188

Снимите заглушку винта регулятора давления.Снимите пружину и поршень.

Проверьте и очистите все компоненты

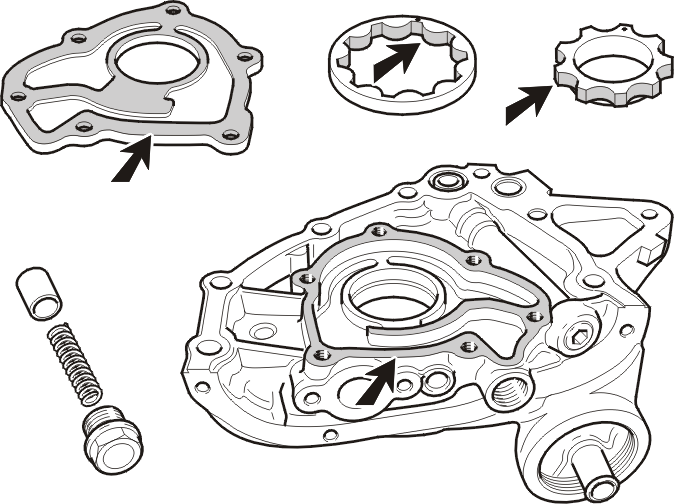

H2200189

Проверьте на наличие признаков повреждений и износа.Обратите особое внимание на шестерню на впуске и выпуске. Крышку над шестернями следует почистить или отшлифовать для получения плоской поверхности.

Проверка зазоров в масляном насосе

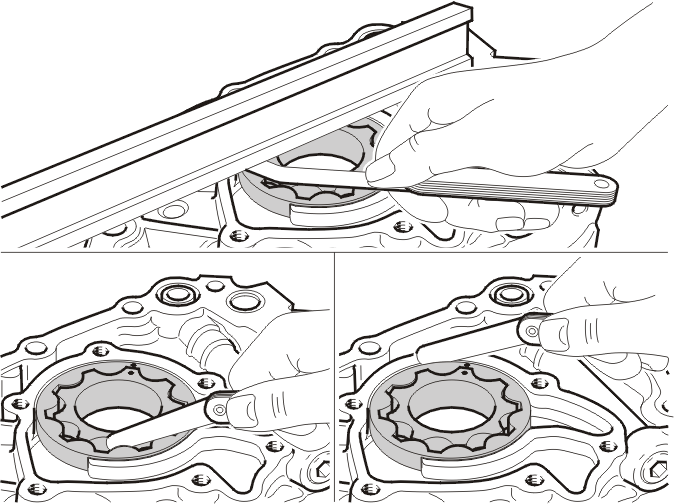

H2200190

Установите шестерни в насос. Убедитесь, что отметки совмещены.Измерьте зазор в наибольшем углублении шестерни при помощи щупа. См. иллюстрацию. Значение должно быть между 0,06 -0,18 мм.Измерьте осевой зазор шестерен при помощи щупа. Значение должно быть между 0,04 -0,10 мм.Измерьте зазор между корпусом насоса и наружным кольцом шестерни при помощи щупа. Стандартное значение должно быть между 0,10 -0,18 мм. Самое большое отклонение 0,35 мм.

Сборка масляного насоса

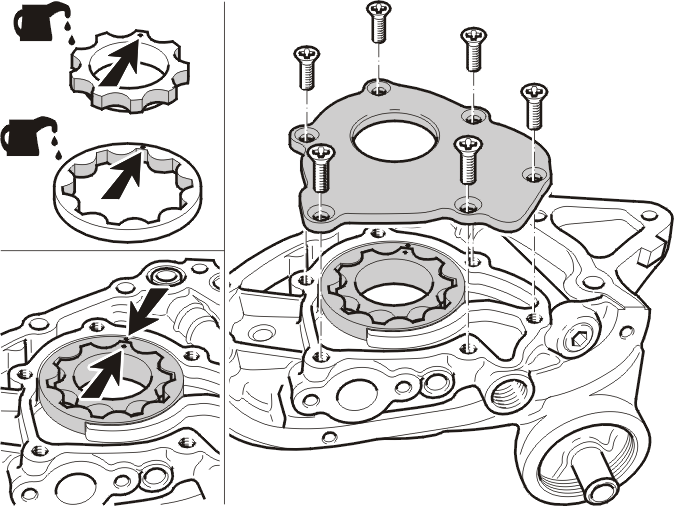

H2200191

Смажьте компоненты насоса маслом. Установите шестерни в насос.Убедитесь, что отметки совмещены. Установите крышку.Затяните винты. Используйте правильные инструменты. Затяните до 10 Н·м.

Установка регулятора давления масла

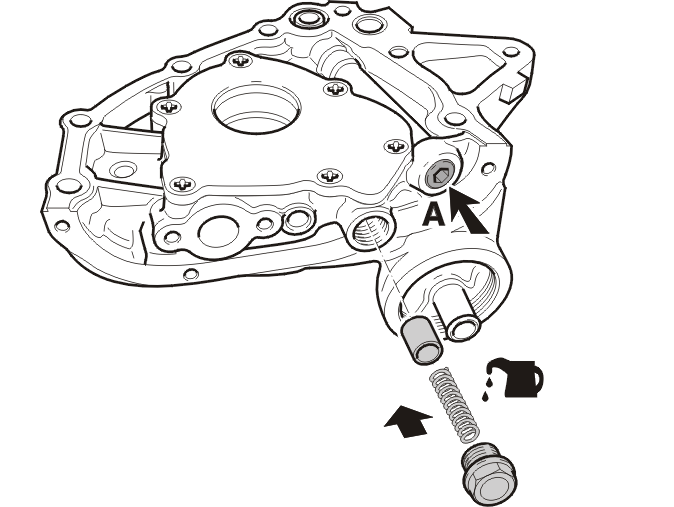

H2200192

Смажьте прокладку маслом. Установите поршень и пружину.Затяните заглушку винта в углублении регулятора. Затяните до 44 Н·м.Заглушка (А) герметизирует масляный канал в корпусе насоса.
