Установите масляный поддон (B4184SM)

Условия

• При необходимости слейте масло двигателя и замените масляный фильтр, см. ru-RU0900c8af804a61b4#KC01457880.
• Снимите обращенную вниз выхлопную трубу, см. Снятие двигателя и коробки передач.

Снимите нижний кожух на масляном поддоне (только при его повреждении или протечке)

• Очистите окружающее пространство.
• Снимите все винты.

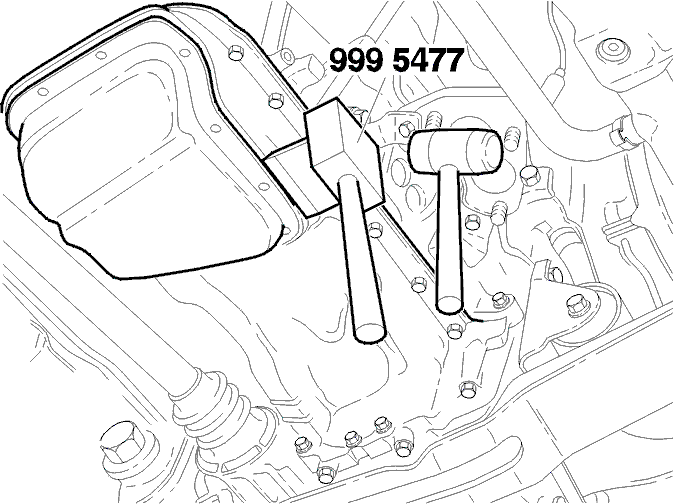

• Снимите крышку с помощью специального инструмента 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM).
• Установите нижний кожух на масляном поддоне, см. Установка нижнего кожуха на масляном поддоне (если он был снят)..

Снятие масляного поддона

• Снимите четыре длинных винта на заднем крае масляного поддона.
• Открутите два винта между масляным поддоном и коробкой передач.
• Снимите остальные винты.

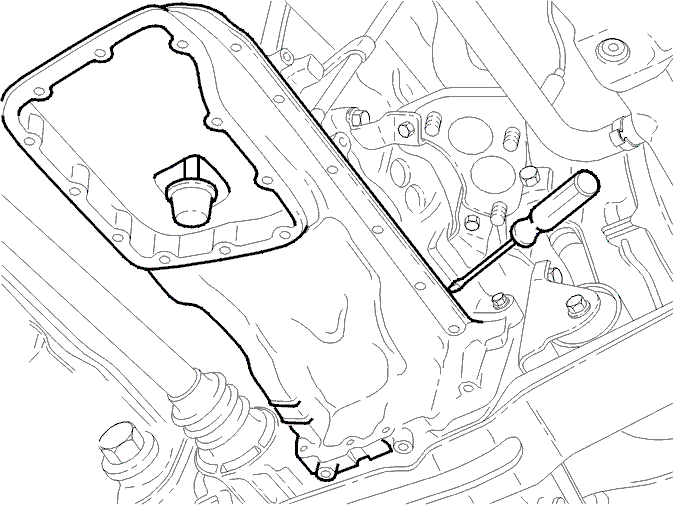

• Вставьте плоскую отвертку в желобок масляного поддона, как показано на рисунке, и поверните ее, чтобы освободить масляный поддон.

Установка масляного поддона.

• Тщательно почистите масляный поддон, блок двигателя, винты и отверстия для винтов.

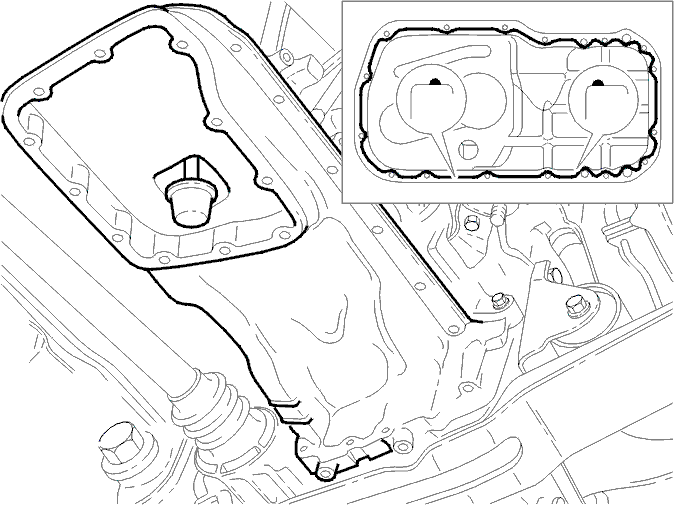

• Нанесите жидкую прокладочную мастику, номер 116 1231, с максимальным диаметром капли 4 мм, на желобок масляного поддона и на отверстия для винтов.
• Поместите длинные винты в отверстия для винтов на заднем крае масляного поддона.
• Установите масляный поддон с помощью двух направляющими штифтов и закрутите все винты. Перейдите к боковой крышке коробки передач.Момент затяжки для винтов M6 - 9 Нм, а для винтов M8 - 24 Нм.
• Затяните два винта на боковой крышке коробки передач. ЕМомент затяжки: 50 Нм

Установка нижнего кожуха на масляном поддоне (если он был снят).

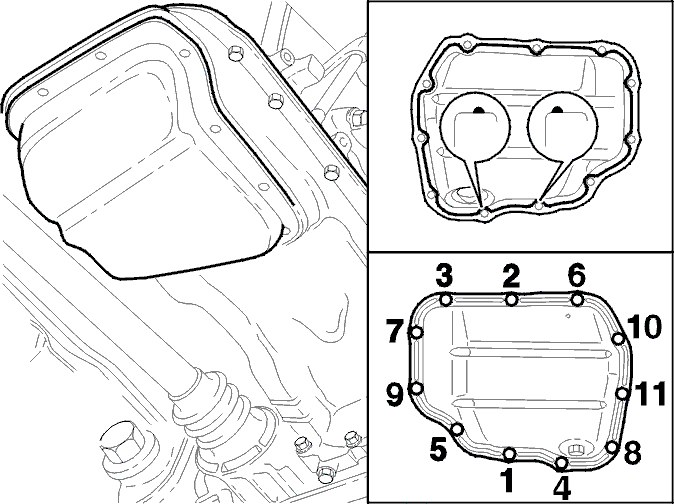

• Нанесите жидкую прокладочную мастику, номер 116 1231, с максимальным диаметром капли 4 мм, на желобок масляного поддона и на отверстия винтов на нижнем кожухе масляного поддона.
• Наденьте кожух на масляный поддон и установите винты.
• Закрутите винты в том порядке, как показано на рисунке.Момент затяжки: 7 Нм
• Удалите остатки жидкой мастики.

Установите

• Если деталь была удалена: Обращенную вниз выхлопную трубу, см. Установка двигателя и коробки передач.
• Защитную крышку под двигателем.
• Залейте масло в двигатель, см. ru-RU0900c8af804a61b4#KC01457883.
