Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | B5254T3 | 2005–2007 |
| V50 | B5254T3 | 2005–2007 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие приводного вала
Снимите правый приводной вал. См.: Ведущий вал, правый.
Снятие

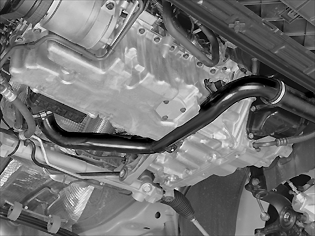

Демонтаж трубопровода нагнетаемого воздуха
Снимите трубу подачи нагнетаемого воздуха под двигателем.

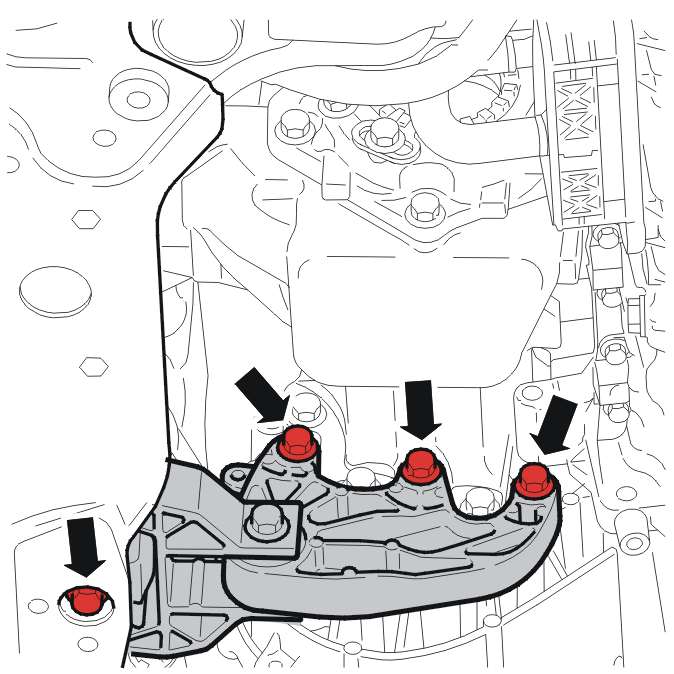

Снятие реактивной тяги
Снимите проводку нагреваемого датчика кислорода на шпонке крепления реактивной тяги в коробке передач.Ослабьте 4 винта. Снимите реактивную тягу с двигателя.
Снятие шарнира равных угловых скоростей карданного вала
Снимите передний шарнир равных угловых скоростей карданного вала с конической передачи. См.: Kardanaxel.

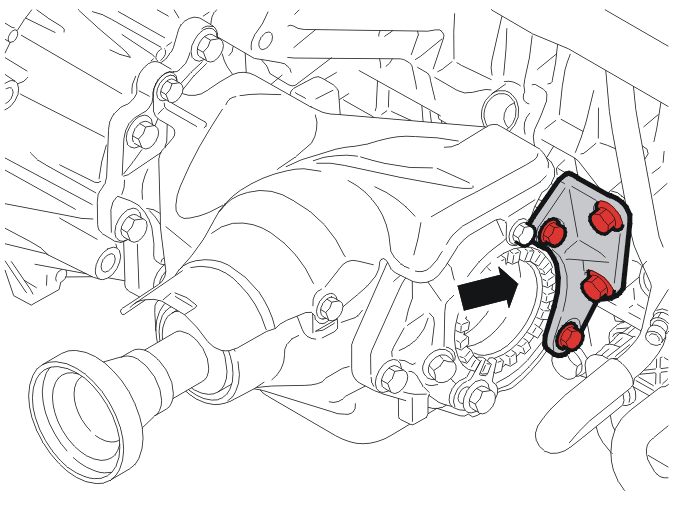

Снятие кронштейна
Ослабьте 4 винта. Снимите кронштейн между конической передачей и блоком цилиндров.

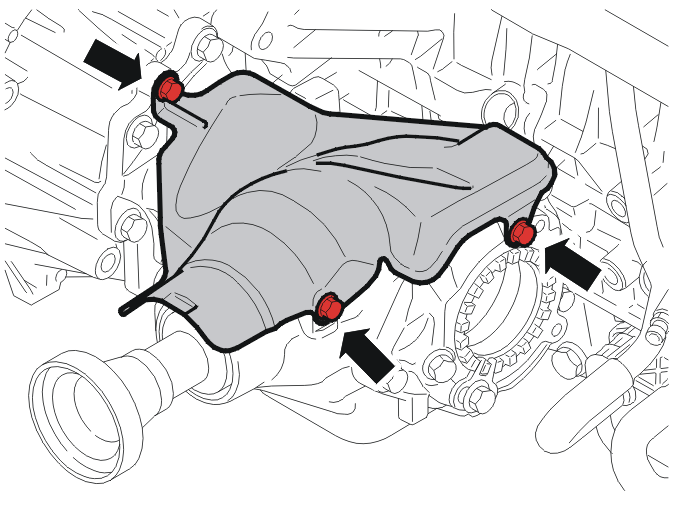

Снятие теплового экрана
Внимание: Края теплового экрана острые. Есть вероятность получения травмы.
Ослабьте 3 винта. Снимите тепловой экран с конической передачи.

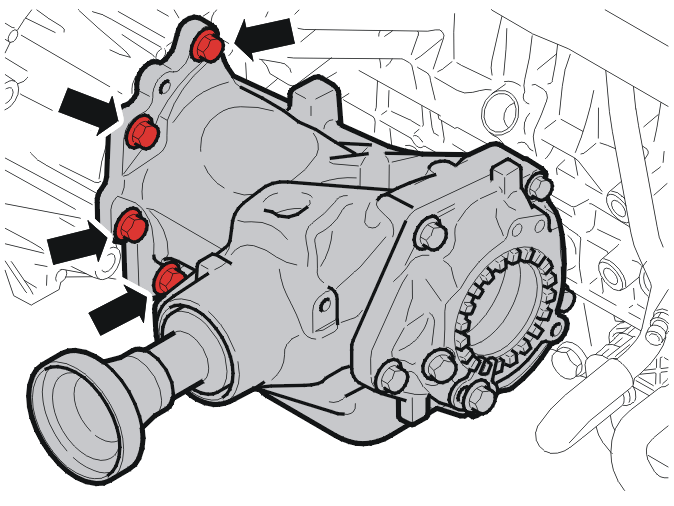

Снятие верхних винтов конической передачи
Выверните 4 верхних винта конической передачи.

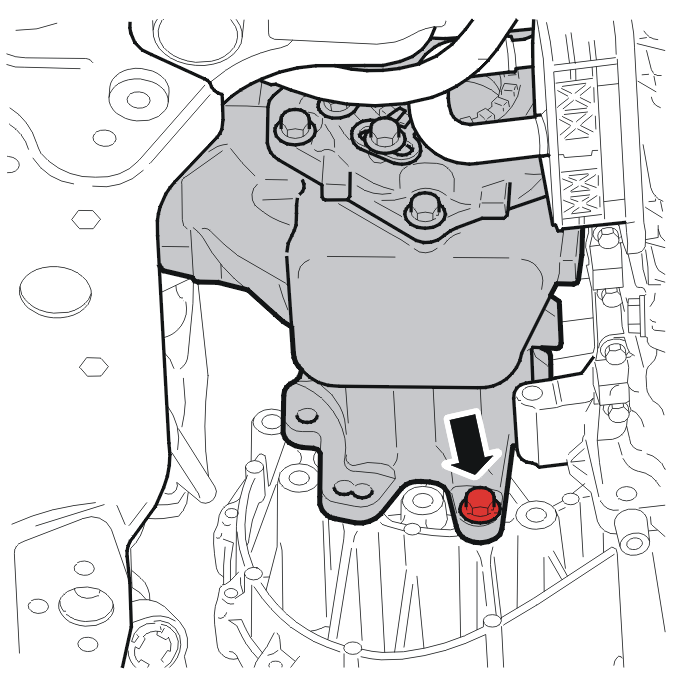

Снятие конической передачи
Выверните последний винт конической передачи. Снимите коническую передачу.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Примечание: Перед установкой конической передачи смажьте смазкой шлицевое соединение между коробкой передач и конической передачей. См.: Смазка для шлицов.
Установка конической передачи
Проверьте, нет ли утечки в соединении между соединительной муфтой конической передачи и уплотнительным кольцом на коробке передач, нет ли повреждений муфты и находится ли она в правильном положении.При замене соединительной втулки и сальника см.: Tätningsringar anslutningshylsa Проверьте чистоту поверхностей сопряжения коробки передач и передачи между пересекающимися осями.Установите коническую передачу. Используйте новые винты. Попеременно затяните винты 5 шт., M10 до легкого касания. Затяните.
Установка теплового экрана
Внимание: Края теплового экрана острые. Есть вероятность получения травмы.
Установите тепловой экран на конической передаче, 3 винта M8. Затяните.
Установка кронштейна
Установите кронштейн на блоке цилиндров. Используйте 2 винта M8. Установите кронштейн на корпусе цепи. Используйте 2 винта M10.Сначала затяните винты кронштейна/блока цилиндров так, чтобы кронштейн немного двигался.Затем слегка затяните поочередно винты кронштейна/корпуса цепи.Затем затяните все винты.
Установка шарнира равных угловых скоростей карданного вала
Установите передний шарнир равных угловых скоростей карданного вала на конической передаче. См.: Kardanaxel.
Установка стабилизирующей скобы двигателя
Установите:
- 3 винта M10 и 1 винт M12 реактивной тяги на двигателе. Затяните
- проводку нагреваемого датчика кислорода на шпонке крепления реактивной тяги в коробке передач.
Установка трубы подачи нагнетаемого воздуха
Установите трубу подачи нагнетаемого воздуха под двигателем. Используйте 3 винта M7. Затяните.
Завершение
Установка приводного вала
Установите правый приводной вал. См. Ведущий вал, правый.
