Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D5204T | 2011–2013 |
| C30 | D5204T5 | 2011–2013 |
| C30 | D5244T13 | 2008–2010 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| C70 (06-) | D5244T13 | 2008–2010 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S40 (04-) | D5244T13 | 2008–2010 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V50 | D5244T13 | 2008–2010 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Внимание: Не используйте магниты или магнитные инструменты вблизи зубчатого колеса/ведущей оси или ступицы колеса. Намагниченное зубчатое колесо утрачивает свою функцию, что ведет к установке кодов неисправности.
Примечание: Намагниченное зубчатое колесо/ведущую ось или ступицу колеса необходимо заменить на новое.
Снимите правое переднее колесо колесо
🔩 Момент затяжки: 35 Н·м + доворот 90°
🔧 Гидравлическое отверстие, цилиндр🔧 Инструмент для запрессовывания
Снимите цапфу поворотного кулака Länkarm fram
Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

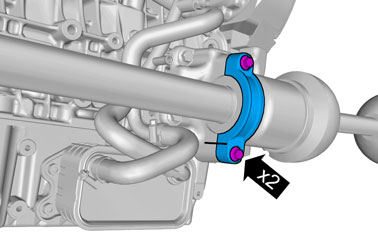

🔩 Момент затяжки: 24 Н·м

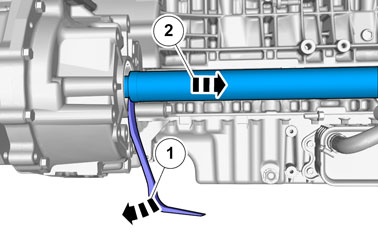

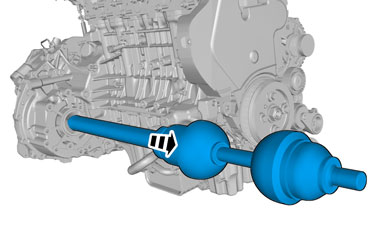

Осторожно: Убедитесь в том, что внутренний узел ведущей оси не разделяется.
Установка

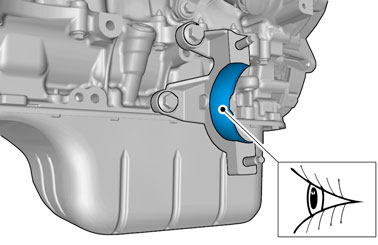

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.
Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.
Установите в обратном порядке.
