Конечная передача, замена (B6324S, B6324S5)

Подготовка

Примечание: Убедитесь, что стояночный тормоз не задействован, и что переключатель передач находится в положении какой-либо передачи/в положении Р.

Выключите зажиганиеРасположите задние подъемные рычаги таким образом, чтобы они не загораживали передние кронштейны, крепящие рычаги заднего моста к кузову.

Снятие приводных валов

Снимите полуоси с обеих сторон согласно: Приводной вал, задний, замена.

Снятие запасного колеса и задней секции системы выпуска выхлопных газов

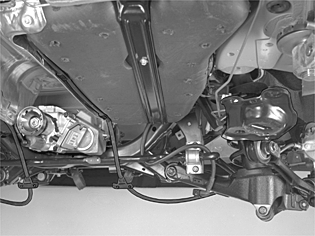

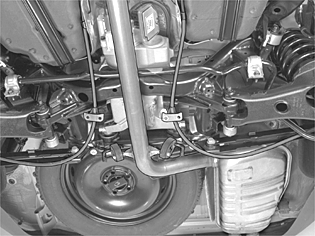

Снимите заднюю секцию системы выпуска выхлопных газов и запасное колесо.Подоприте задний край каталитического преобразователя тройного действия таким образом, чтобы снять нагрузку с выпускного коллектора.Снимите карданный вал с конечной передачи и элемент центрального подшипника. См. Карданный вал.

Демонтаж винтов центрального элемента подшипника и карданного вала

Привяжите вал.Используйте заднюю поперечную балку в качестве опоры.Выверните один винт и ослабьте другой. Переверните элемент.

Снятие жгута проводов

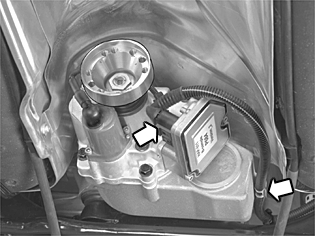

Снимите разъем с электронного модуля дифференциала (DEM).Отсоедините жгут проводов от корпуса конечной передачи и крепления в балке заднего моста.Отведите жгут проводов в сторону, чтобы избежать его повреждения при снятии конечной передачи.

Снятие конечной передачи

Снимите:

• крышку балки заднего моста

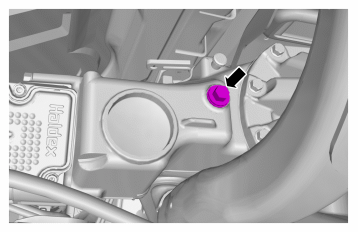

• винт переднего крепления корпуса конечной передачи.

Ослабьте 2 задних винта балки заднего моста/корпуса конечной передачи. Оставьте винты закрученными на несколько оборотов.

Снятие балки заднего моста

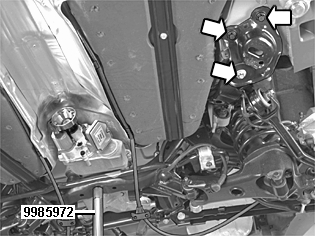

Установите 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) так, чтобы он слегка касался передней части балки заднего моста.Выверните винты из переднего крепления в корпусе балки заднего моста на обеих сторонах.Осторожно опустите раму. Уберите домкрат.

Снятие корпуса конечной передачи

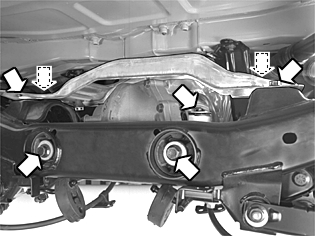

Подоприте корпус конечной передачи. Выверните 2 незатянутых винта.Выньте корпус конечной передачи из балки заднего моста. Расположите корпус конечной передачи на рабочем столе.

Установка балки заднего моста

Установите корпус конечной передачи в балке заднего моста. Прикрепите корпус конечной передачи к задним втулкам в раме с помощью винтов, не затягивая их до конца.Установите 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) так, чтобы он слегка касался передней части балки заднего моста.

Установите:

• винты переднего крепления в кузове для балки заднего моста с обеих сторон.
• 2 винта х М12 для кронштейна/кузова. Затяните.
• винт М14 для кронштейна, рамы заднего моста и кузова. Затяните. См. Момент затяжки.

Снимите 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ).

Установка корпуса конечной передачи

Установите:

• 1 передний винт M12 корпуса конечной передачи. Затяните
• крышку балки заднего моста с помощью 4 винтов M12. Затяните
• 2 задних винта х М12 для подрамника/корпуса конечной передачи. Затяните.

Установка жгута проводов

Подсоедините разъем электронного модуля дифференциала (DEM). Установите жгут проводов в крепление в балке заднего моста.Установите карданный вал на конечную передачу. Установите элемент центрального подшипника. См. Карданный вал.

Установка приводных валов

Установите полуоси с обеих сторон согласно: Приводной вал, задний, замена.

Установка запасного колеса и задней секции системы выпуска выхлопных газов

Убедитесь, что прокладка фланцевого соединения между передней и задней выхлопными трубами не повреждена. Замените, если необходимо.Установите заднюю поперечную балку. Используйте 2 винта M8. Затяните.

Заливка масла и проверка его уровня

Дозаправьте и проверьте уровень масла в муфте (AOC).Применение масел см. в Smörjmedel transmission Затяните обе пробки отверстий для проверки уровня. См. Момент затяжки.

Дозаправьте и проверьте уровень масла в передаче заднего хода.Применение масел см. в Smörjmedel transmission Затяните обе пробки отверстий для проверки уровня. См. Момент затяжки.
