Приводной вал, задний, замена (2005, 2006)

Поднимите автомобиль. См.: Гнезда для поддомкрачивания, кузов.Снимите колесо.Приподнимите подвеску на указанное расстояние, чтобы отсоединить винтовое соединение между рычагами управления/стойками. См. Оттяжная скоба 999 5659, инструкции для пользователя.

Демонтаж шпинделя колеса

Приподнимите заднюю подвеску с помощью: 🔧 Оттяжная скоба (задняя ось/используется с -5660) 800 AWD на расстояние 500 мм между колесной нишей и центром ступицы колеса.

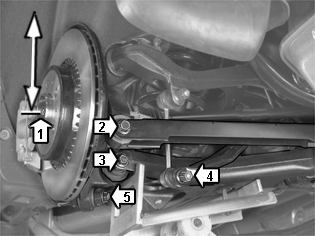

Снимите:

• трос стояночного тормоза с крепления в поперечной рулевой тяге
• винт приводного вала - ступицы колеса (1)
• винт крепления поперечной рулевой тяги (2)
• винт крепления рычага управления (3)
• гайку крепления звена стабилизатора поперечной устойчивости (4). Удерживайте гаечным ключом Torx так, чтобы кожух не вращался
• винт крепления бокового звена (5).

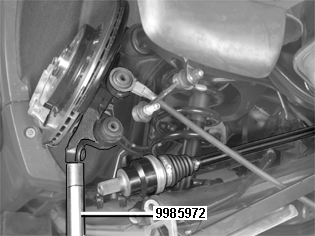

Снятие приводного вала со ступицы колеса

🔧 Инструмент для запрессовывания, 🔧 Гидравлическое отверстие, цилиндр

Установите: 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) под шпиндель колеса и осторожно поднимите.

Примечание: Вытяните приводной вал из ступицы колеса во время подъема шпинделя и выведите вал мимо шпинделя.

Освободите натяжное устройство так, чтобы рычаг управления висел в амортизаторе.

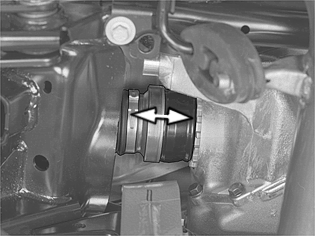

Демонтаж левого приводного вала с корпуса конечной передачи

Осторожно: Не повредите уплотнение приводного вала!

Используйте большую отвертку. Установите конец отвертки между корпусом шарнира равных угловых скоростей и корпусом конечной передачи.Стукните, чтобы освободить фиксатор приводного вала. Вытяните приводной вал.Установите: 🔧 Заглушка.

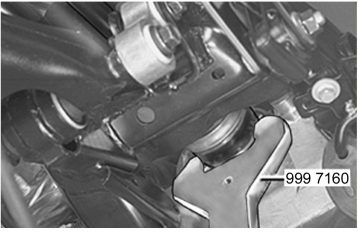

Демонтаж правого приводного вала с корпуса конечной передачи

Используйте 🔧 Ключ. Выбейте вал резким ударом.

Примечание: Инструмент используется как клин.

Установите: 🔧 Заглушка.

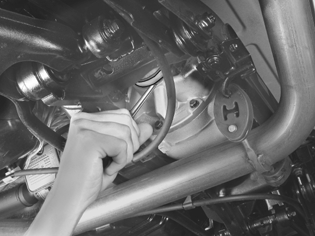

Установка приводного вала в корпусе конечной передачи

Примечание: Всегда заменяйте стопорное кольцо приводного вала на новое.

Смажьте соприкасающиеся поверхности приводного вала. Используйте масло для конечной передачи. См. Smörjmedel transmission Надежно прижмите приводной вал в корпус конечной передачи. Убедитесь в том, что стопорное кольцо находится в канавке в конечной передаче, потянув ШРУС на приводном валу.

Установка приводного вала на ступице колеса

Смажьте шлицы приводного вала небольшим количеством масла.Расположите приводной вал в ступице колеса. Осторожно опустите передвижной домкрат.Уберите передвижной домкрат.Нажмите вверх рычаг управления и натяжное устройство в предыдущее указанное положение, чтобы можно было установить винты.

Примечание: После установки винтов прижмите: 🔧 Оттяжная скоба (задняя ось/используется с -5660) 800 AWD вверх до нормального положения, см.: Оттяжная скоба 999 5659, инструкции для пользователя перед тем, как затягивать винты

Установите:

• 1 винт M12 крепления бокового звена (5). Затяните
• 1 гайку M12 крепления бокового звена (4). Затяните. Удерживайте гаечным ключом Torx, с тем чтобы кожух не вращался
• 1 винт M12 крепления бокового звена (3). Затяните
• 1 винт M12 крепления поперечной рулевой тяги (2). Затяните
• 1 винт M10 приводного вала - ступицы колеса (1). Затяните
• трос стояночного тормоза и крепление поперечной рулевой тяги.

Снимите натяжное устройство.

Установка колес

Установите колесо. См.: Установка колес.
