Оттяжная скоба 999 5659, инструкции для пользователя

Подготовка

Поднимите автомобиль.Снимите крепления троса стояночного тормоза с подрамника.Установите оттяжную скобу.

Примечание: Оттяжная скоба должна находиться как можно дальше на пластинах натяжного устройства, чтобы обеспечивать нужную подъемную силу.

Использование оттяжной скобы

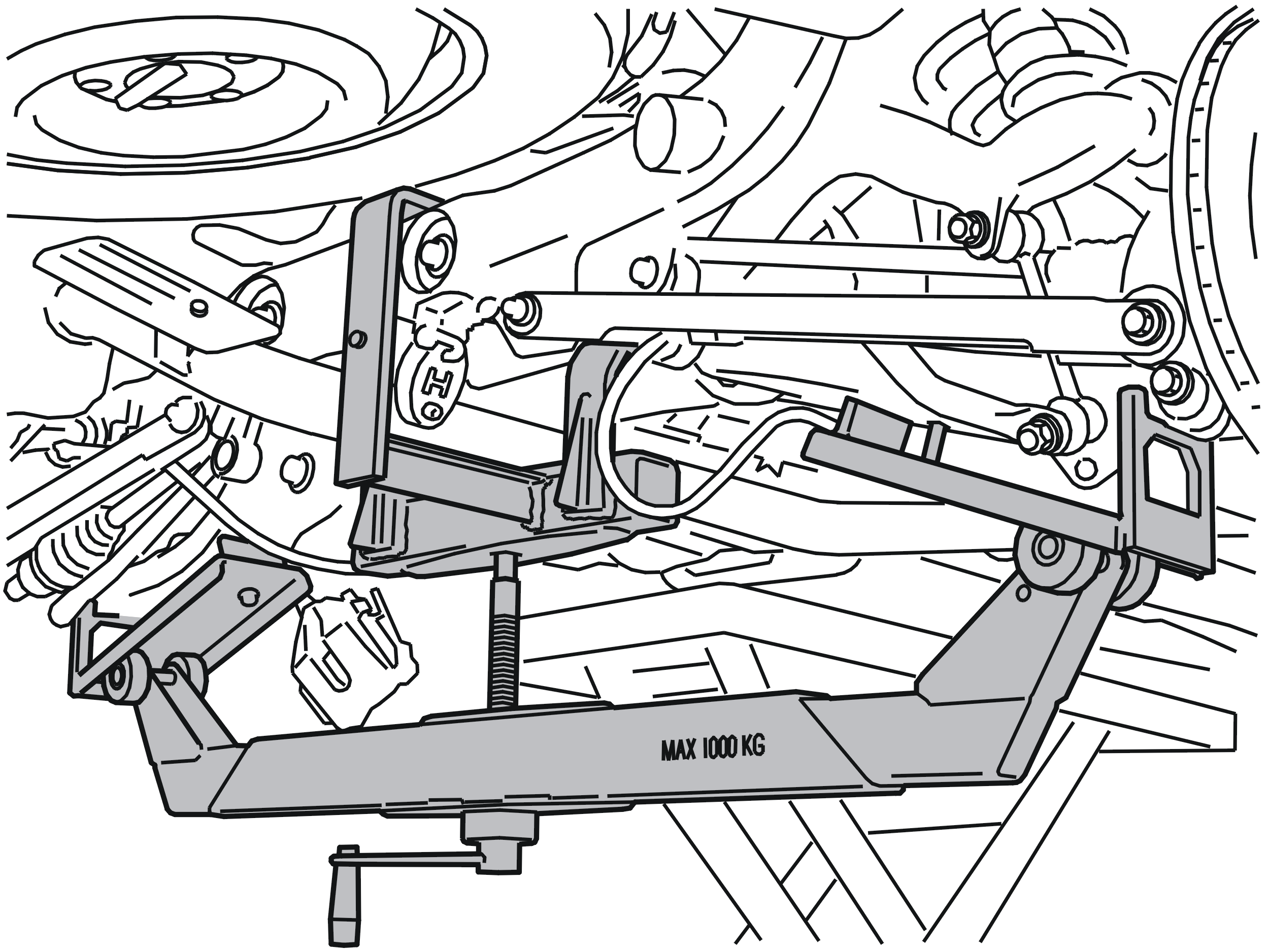

Оттяжная скоба 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD используется при выполнении работ на подвеске. Чрезвычайно важно, чтобы винтовые соединения резиновых втулок были затянуты в нормальном положении (в таком же положении, как и когда автомобиль стоит на земле, в нем находятся три человека и у него полный топливный бак).Оттяжная скоба понижает давление на компоненты в подвеске при снятии и установке.Этот инструмент прикрепляется к подрамнику креплением 🔧 FÄSTE. Это означает, что подъемная устойчивость не изменяется во время работы.

Примечание: Проверьте тщательно, чтобы никакой электрический провод на муфту AOC не оказался передавленным между инструментом 9997061 и вспомогательной рамой.

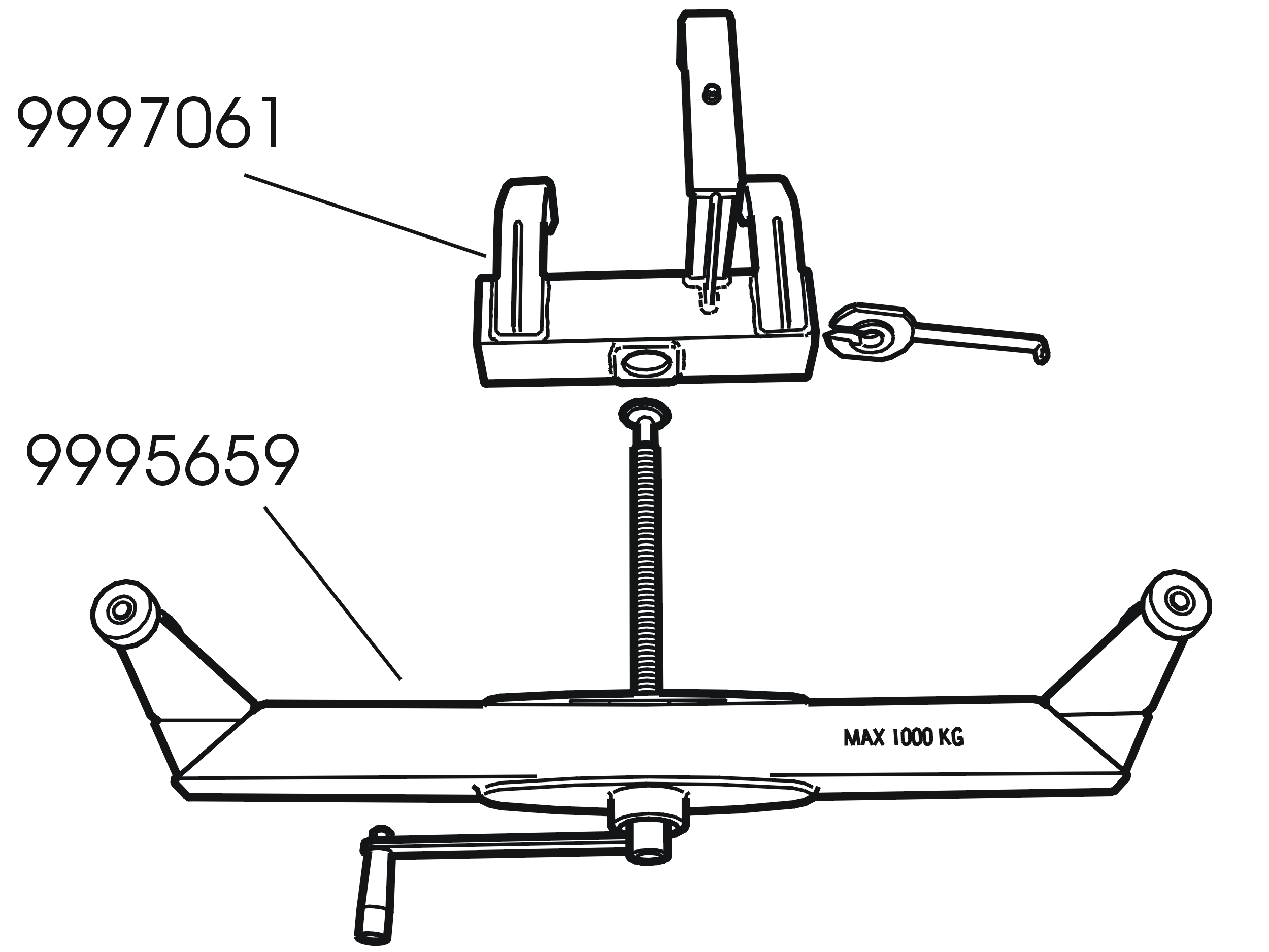

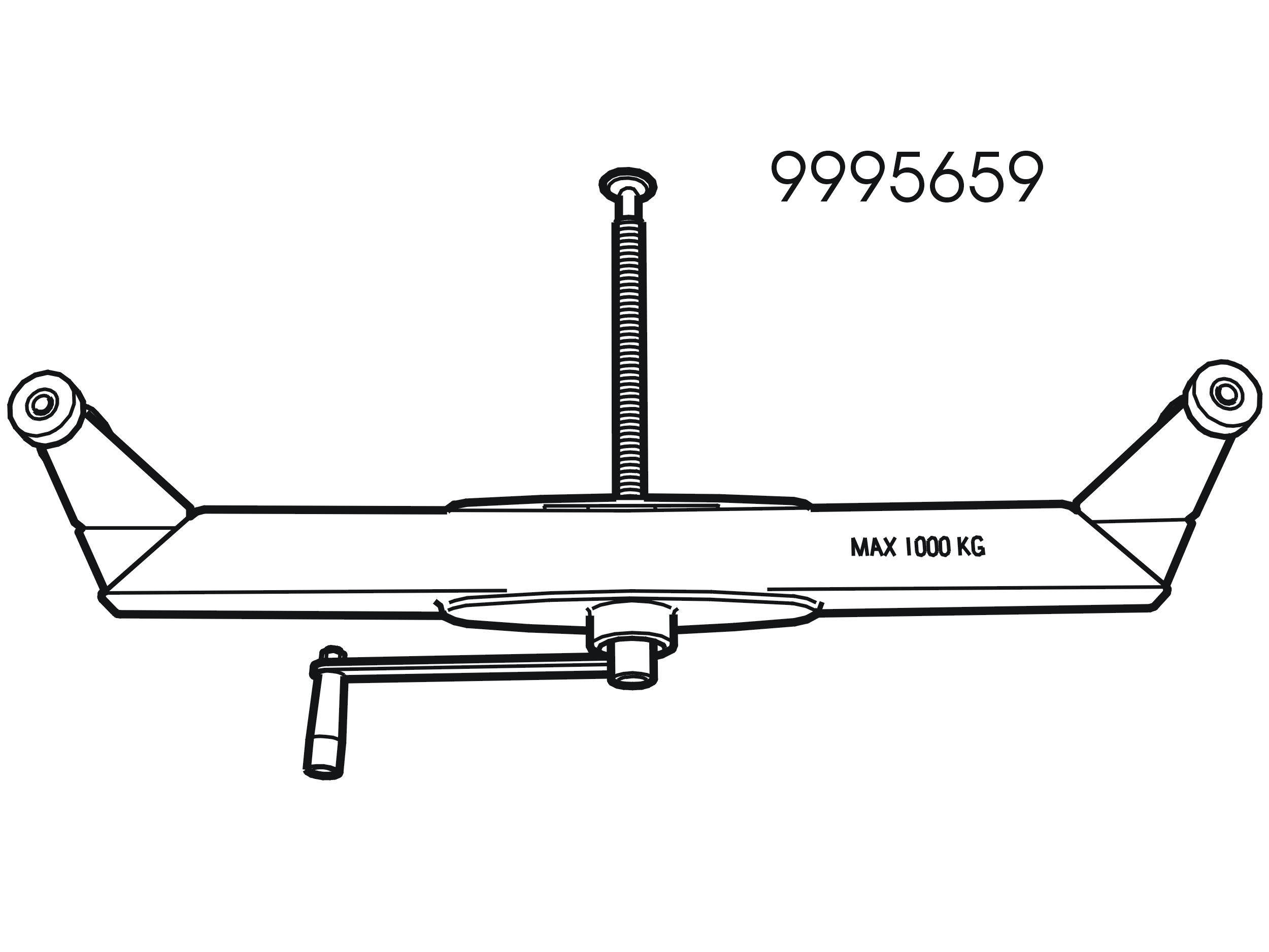

Установите резьбовой стержень на оттяжной скобе 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD.

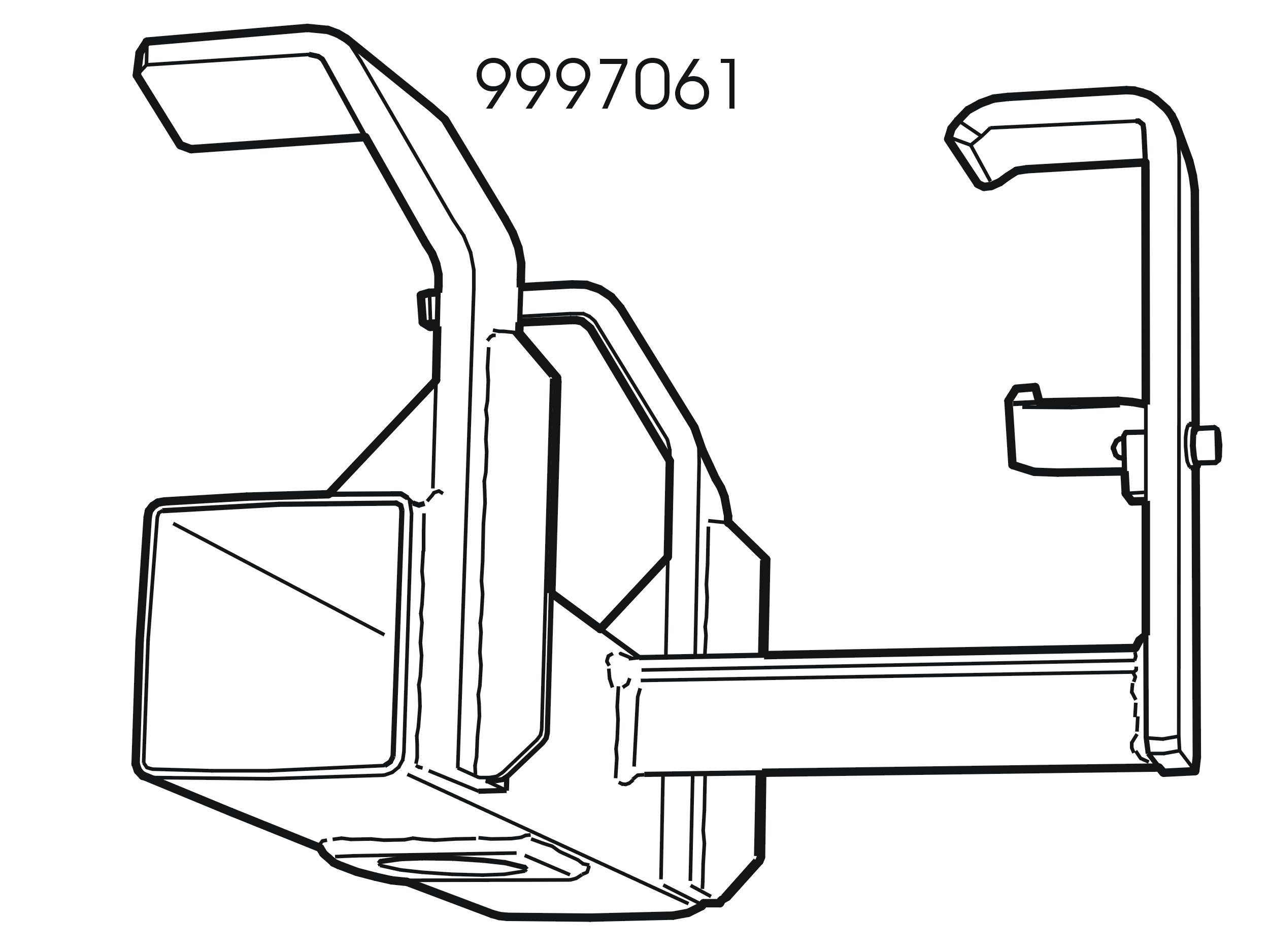

Поднимите оттяжной скобы с резьбовым стержнем 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD.Вставьте резьбовой стержень в крепление 🔧 FÄSTE снизу.Вставьте стопорную шайбу ручкой вовнутрь сбоку в крепление 🔧 FÄSTE под резьбовым винтом.Зафиксируйте винт в стопорной шайбе. Выровняйте стопорную шайбу в креплении.

Примечание: У стопорной шайбы есть направляющий палец, который должен быть совмещен с винтом.

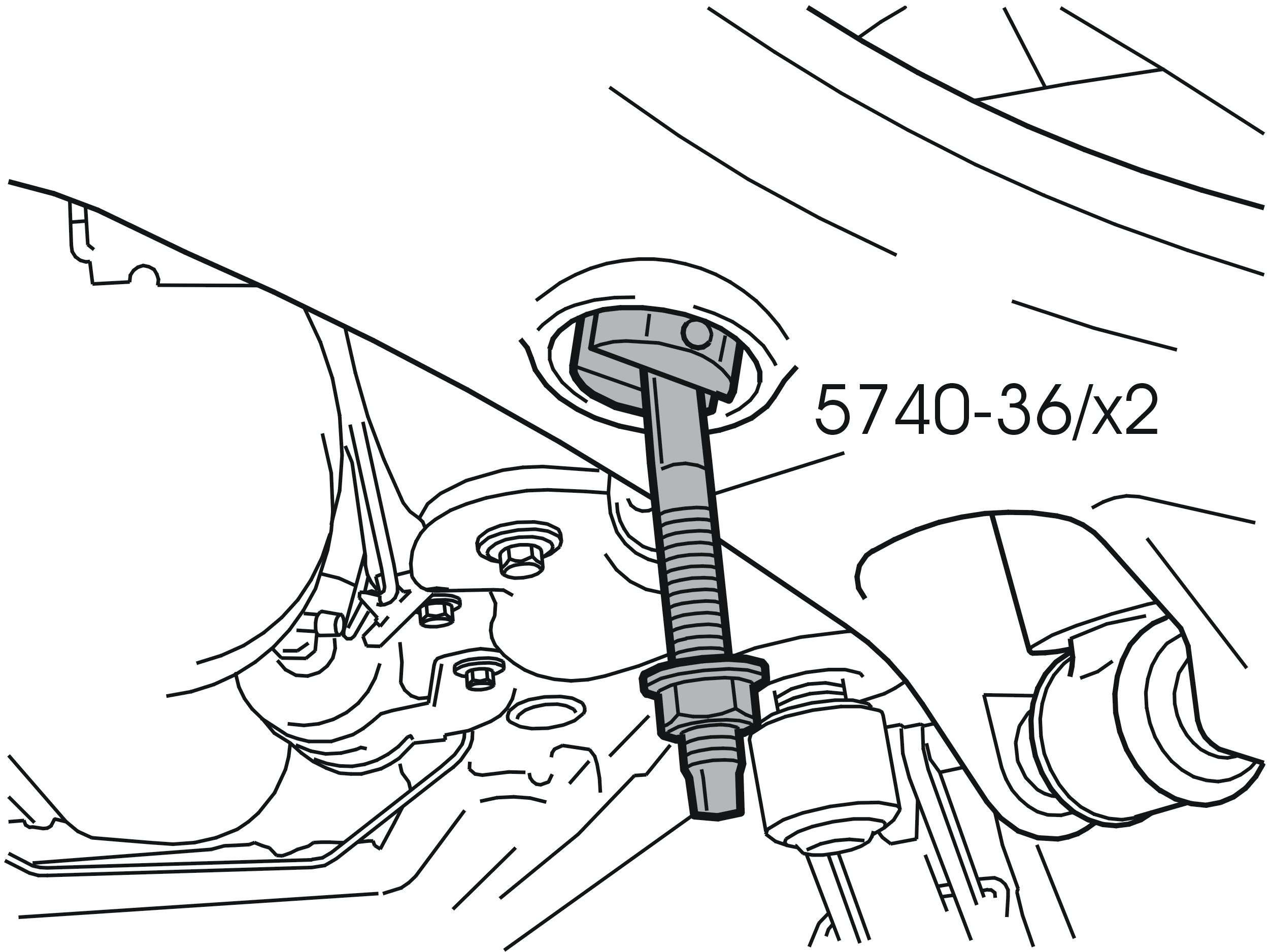

Установите 2 винта (5740-3c) из комплекта 🔧 MODIFIERINGSKIT (FÖR 9995740B TILL C-VERS) в отверстия рычага управления.

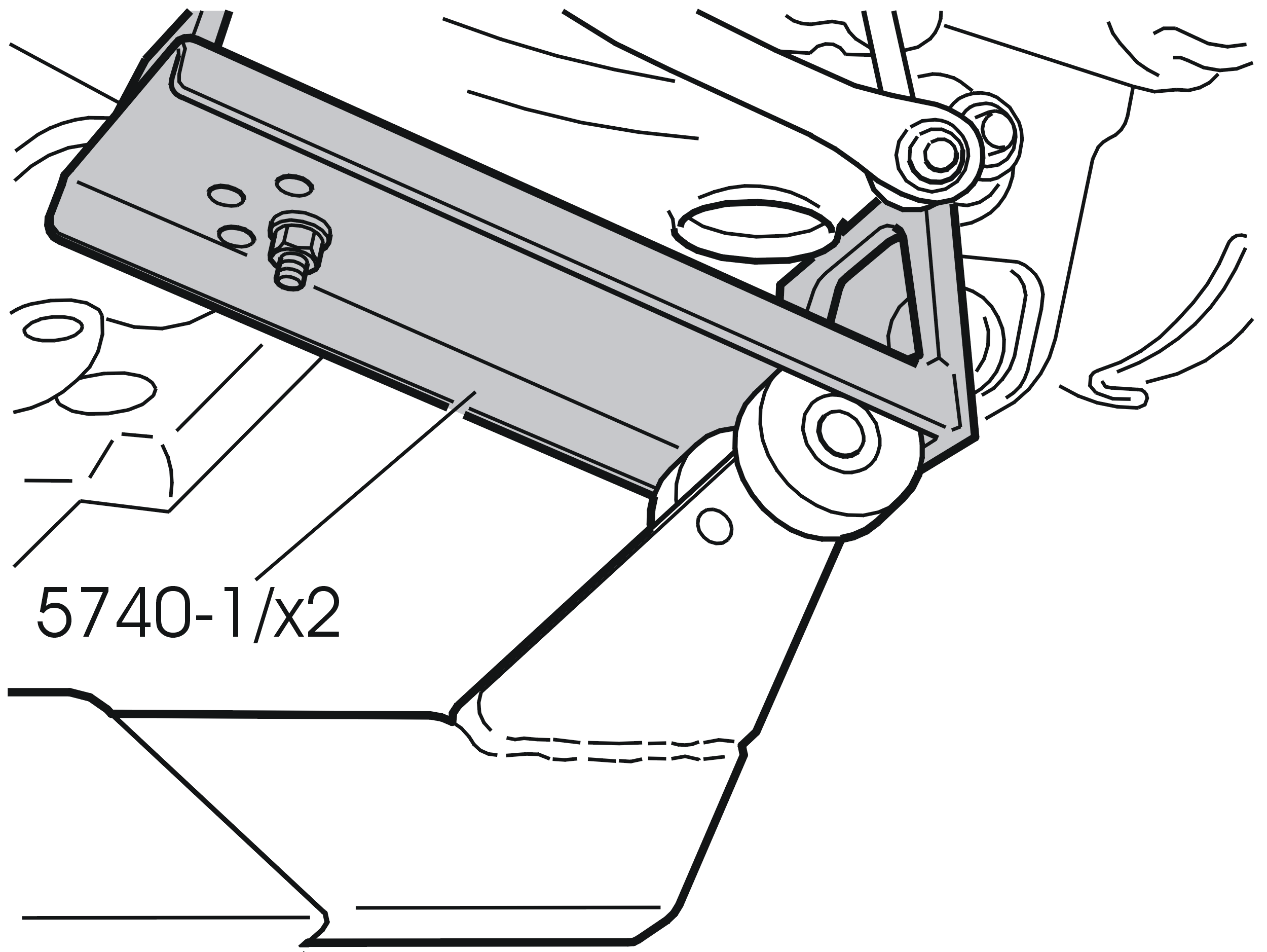

Установите направляющие 5740-1, модифицированные согласно (VM-277), на рычаги управления.Убедитесь, что удерживающие выступы направляющей соприкасаются с краем отверстий в рычаге управления, и что пространство двух центральных отверстий используется под винты.Убедитесь, что ролики оттяжной скобы соприкасаются с направляющими на обеих сторонах.

Примечание: Оттяжная скоба должна находиться как можно дальше на направляющих подъемных рычагов, равномерно выдвинутых в обе стороны, чтобы обеспечивать нужную подъемную силу.

Поднимите рычаги управления в их нормальное положение при помощи оттяжной скобы.

Нормальное положение

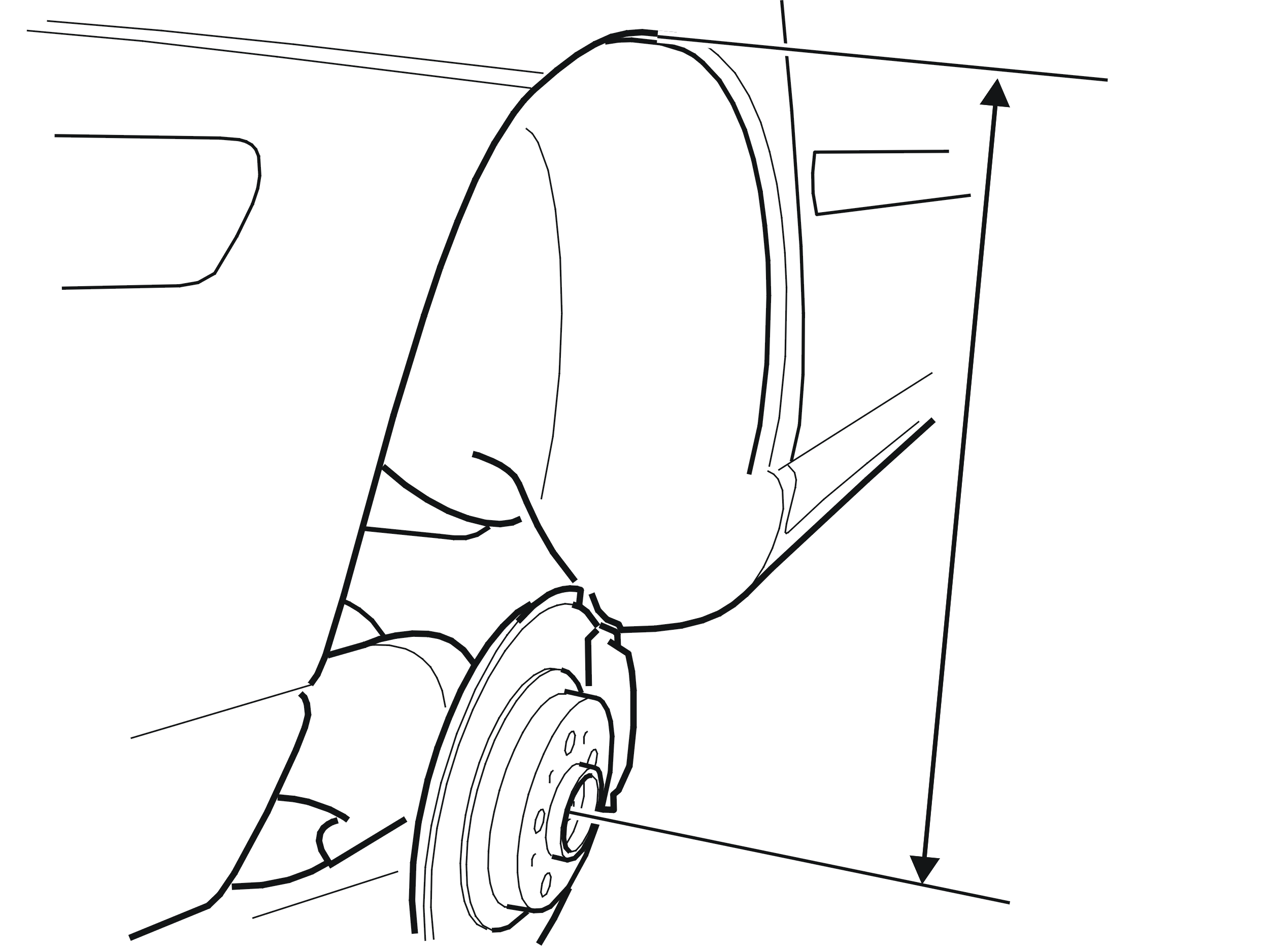

Нормальное положение задней подвески - это 453 мм от края крыла до центра колеса.

Снятие оттяжной скобы

Отсоедините оттяжную скобу, вытяните вилку и опустите оттяжную скобу при помощи резьбового стержня.

Снимите:

• крепление 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD с вспомогательной рамы.
• направляющие 5740–1 с рычагов управления.

Установите крепления троса стояночного тормоза в подрамнике.
