Конденсатор, замена (B200F, B200FT, B200G)

• Слейте хладагент из системы кондиционирования. См. Общее описание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

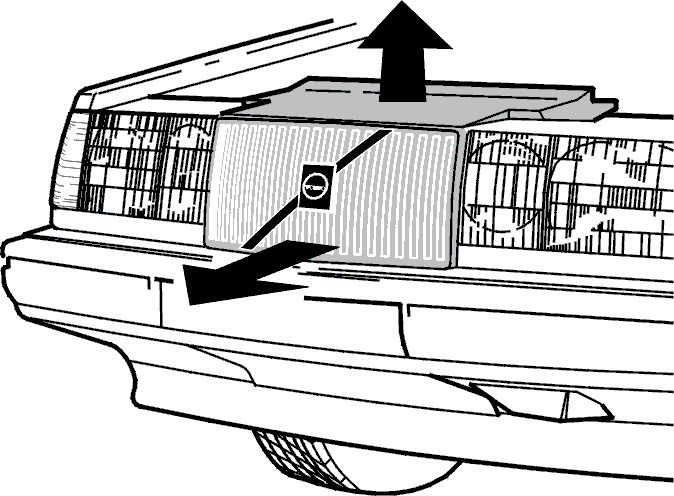

Снимите:

• решетку.
• закрывающую панель
• верхнюю балку радиатора.

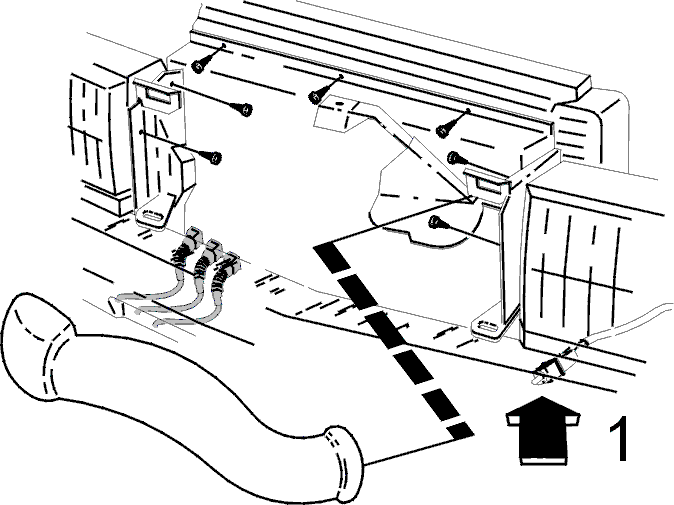

Снимите:

• воздушные дефлекторы.

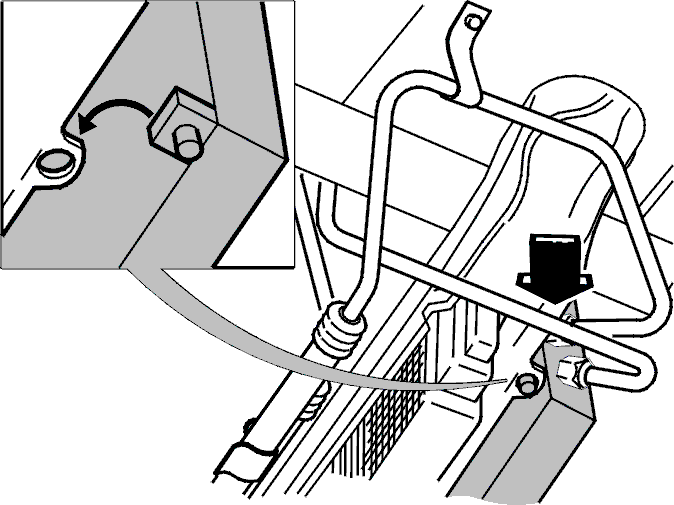

• винты крепления конденсатора к радиатору (и в некоторых случаях резиновые втулки).
• воздухозаборник воздушного фильтра.
• разъемы датчика низкого давления.
• датчик температуры окружающего воздуха (1).

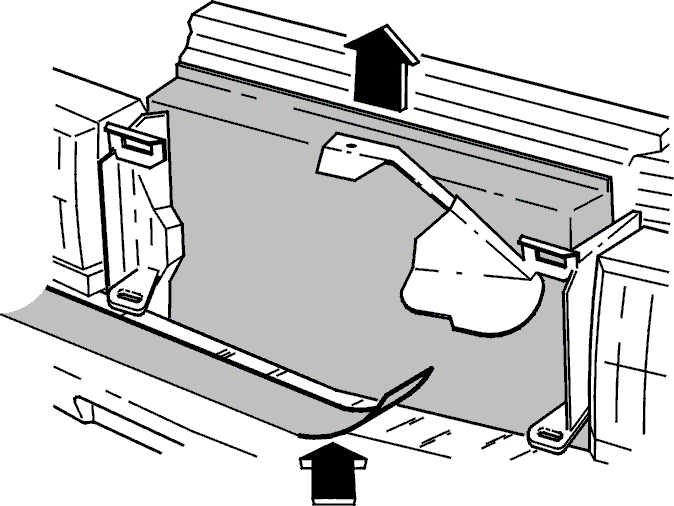

• Поднимите автомобиль. Снимите воздушный дефлектор между спойлером и радиатором.

• Отсоедините трубки от конденсатора.

• Протрите начисто соединительные элементы изнутри. Заглушите все открытые отверстия.

• Заклейте маскировочной лентой хромированную часть бампера для защиты хромового покрытия.
• Снимите конденсатор. Снимите конденсатор, очень осторожно поднимая его вертикально вверх.

• Измерьте объем масла, оставшегося в конденсаторе. В новый конденсатор необходимо залить такой же объем масла.

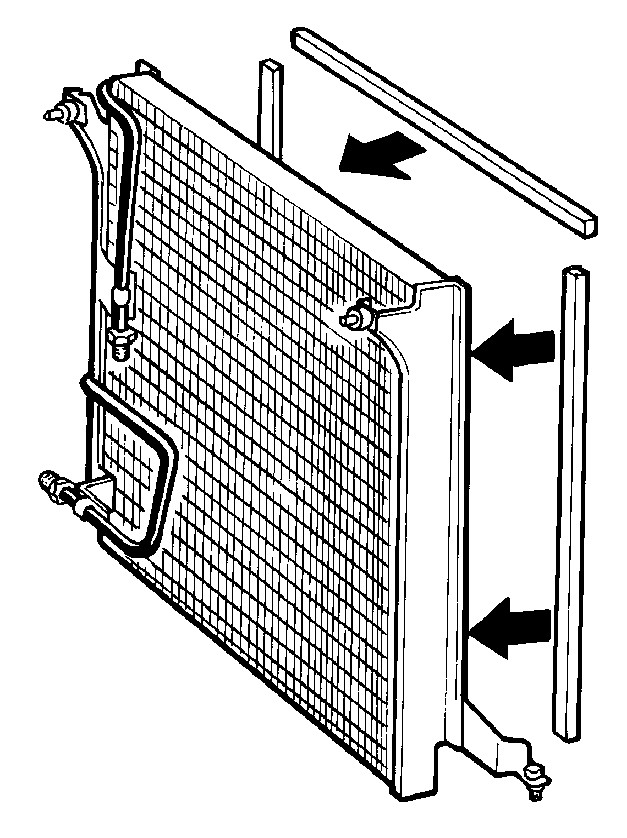

• Переставьте пенорезиновое уплотнение на новый конденсатор.

• Залейте в конденсатор компрессорное масло.

Примечание: Если в заменяемом конденсаторе нет масла, залейте в новый конденсатор масло в объеме, указанном на странице 188.Объемы масла в различных компонентах системы кондиционирования воздуха

• Затяните датчик низкого давления моментом 3,5 Н·м.

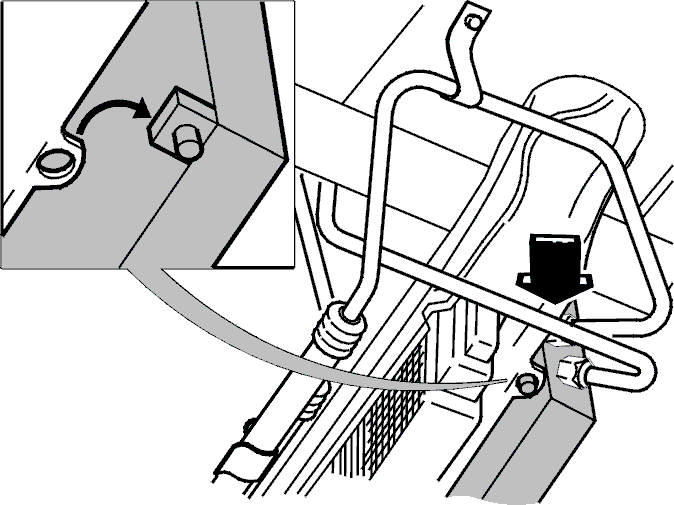

• Переставьте резиновые втулки на направляющие пальцы в нижней части нового конденсатора.

Примечание: В некоторых случаях резиновые втулки также устанавливаются между верхней частью конденсатора и балкой радиатора.

• Поставьте и подсоедините конденсатор.

Примечание: Используйте новые уплотнительные кольца. Смажьте уплотнительные кольца компрессорным маслом.

Моменты затяжки:

Примечание: После затяжки: Обильно покройте фитинги, винты и гайки, а также проверочные отверстия в гайке противокоррозионным составом (номер детали 1381065-0).

• Поставьте воздушный дефлектор между спойлером и радиатором.

• Поставьте конденсатор.

Примечание: При установке конденсатора убедитесь, что в поперечине стоят резиновые втулки (две).

• Поставьте винты крепления конденсатора к радиатору.

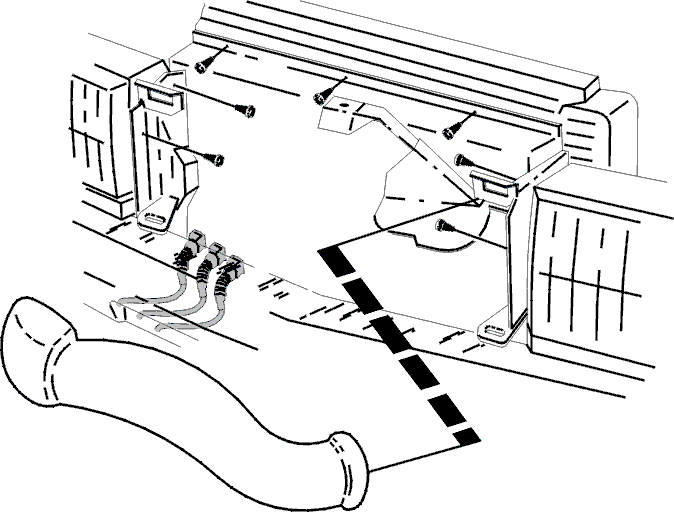

Подсоедините/поставьте:

• разъемы датчика низкого давления.
• воздухозаборник воздушного фильтра.
• воздушные дефлекторы.

Установите:

• закрывающую панель.
• верхнюю балку радиатора.

• Проверьте работу защелки капота.

• Заправьте систему хладагентом (см. страницы 233-234). Общее описание

• Подсоедините отрицательный провод к аккумуляторной батарее.

• Проверьте герметичность с помощью течеискателя 🔧 LÄCKSÖKARE (AC - SYSTEM).

• Снимите маскировочную ленту с бампера.

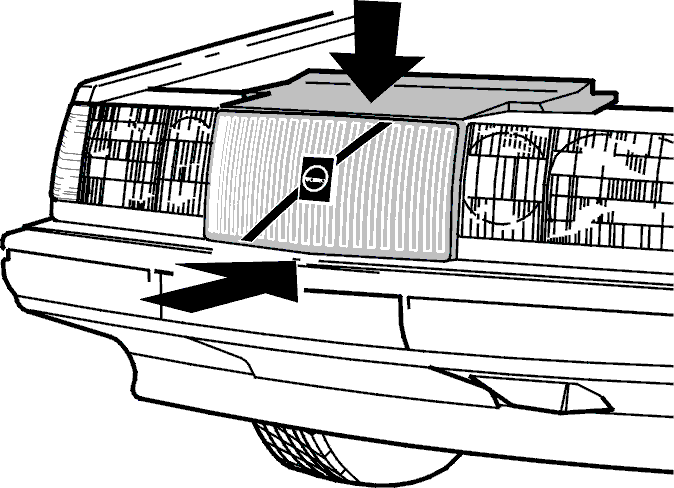

• Поставьте решетку.
