Компрессор АС (E400V2)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

См. информацию по технике безопасности при работе системы кондиционирования воздуха.Информация по безопасности системы кондиционирования воздуха

См. информацию о системе А/С Система кондиционирования

Следуйте указаниям о системе управления микроклиматом - общая информация и диагностика Установка микроклимата – Общая информация и диагностирование

Слейте хладагент Köldmedium, tömning

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

См. информацию о точках подъема каркаса кузова Lyftpunkter kaross

Снимите правое переднее колесо колесо

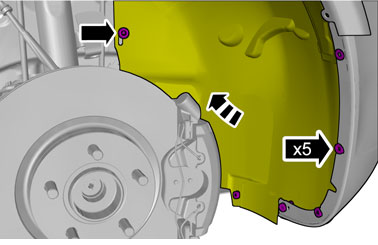

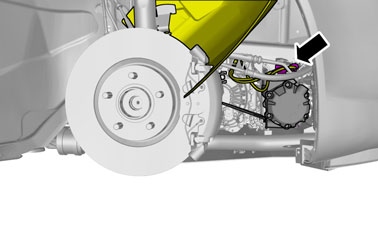

Снимите гайку.Выверните винты.Отогните подкрыльник в сторону.

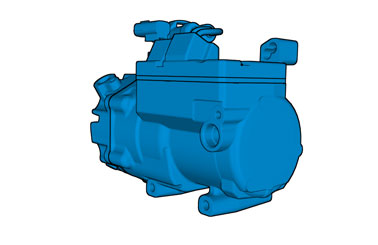

Примечание: Режим представления

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

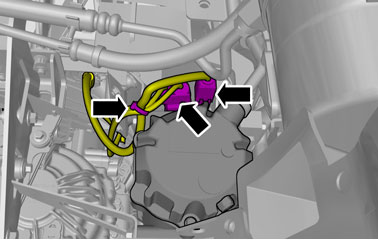

Снимите зажим.Отсоедините контактные разъемы.

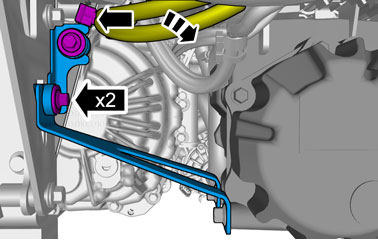

Снимите зажим.Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

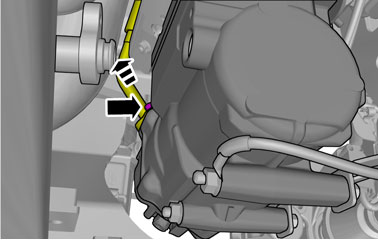

Выверните винт.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

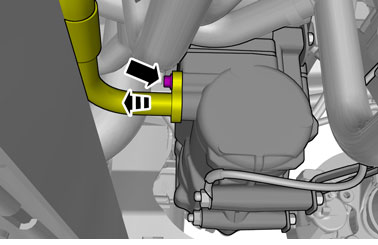

Выверните винт.🔩 Момент затяжки: 24 Н·м

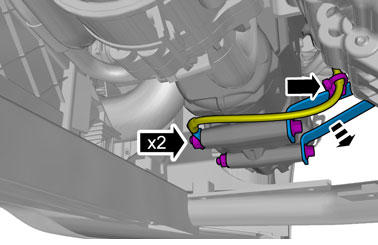

Снимите зажим.Снимите гайки.Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

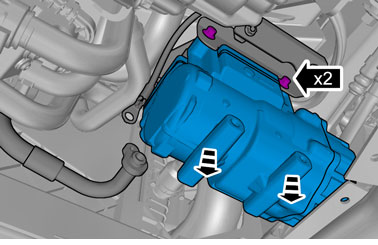

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Следуйте указаниям о системе управления микроклиматом - общая информация и диагностика Установка микроклимата – Общая информация и диагностирование

Выполните работы по откачке вакуума Vakuumpumpning

Следуйте указаниям о системе управления микроклиматом - общая информация и диагностика Установка микроклимата – Общая информация и диагностирование

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Köldmedium, fyllning

Выполните поиск утечки (вещество для обнаружения утечек)Läcksökning spårmedel
