Высоковольтный аккумулятор, отключение и подключение (2013)

Выполняйте инструкции по технике безопасности для электроприводных автомобилей Информация по технике безопасности для транспортных средств с электроприводом

Внимание: Проверьте отсутствие течи.

🔧 Перчатки

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица

🔩 Момент затяжки: 6 Н·м

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица🔧 Тестер напряжения

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

🔧 Кожух

Внимание: Необходимо использовать рекомендованное оборудование.

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

🔧 Перчатки🔧 Защита для лица

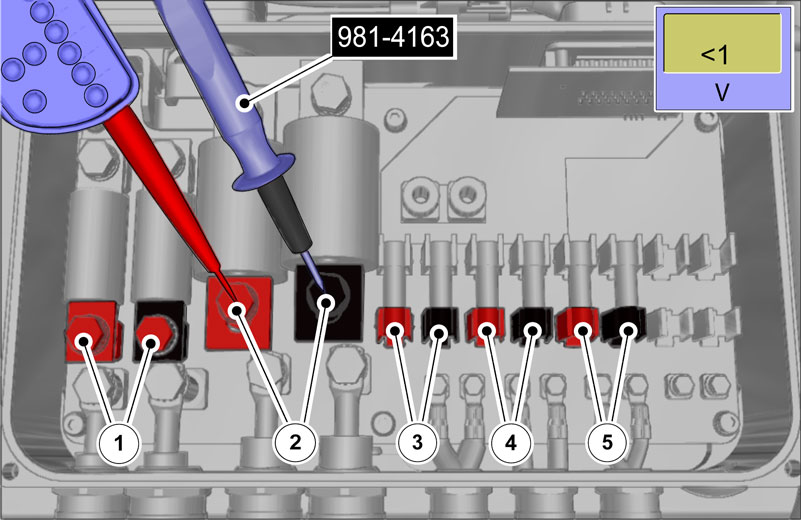

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

Внимание: Убедитесь, что контроль выполнен во всех указанных точках.

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Тестер напряжения🔧 Перчатки🔧 Защита для лица

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

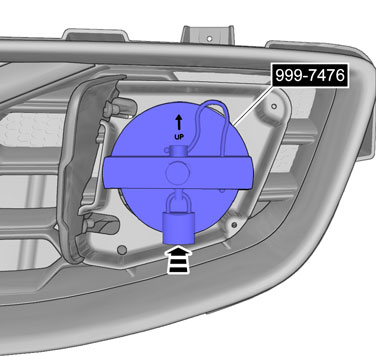

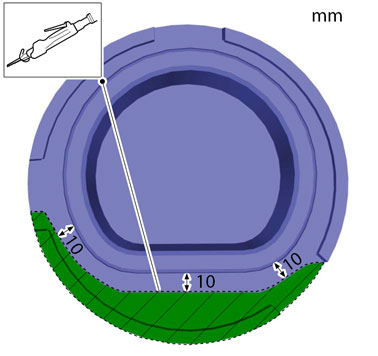

🔧 Замок безопасностиМодифицируйте инструмент, как показано на рисунке.

🔧 Замок безопасности

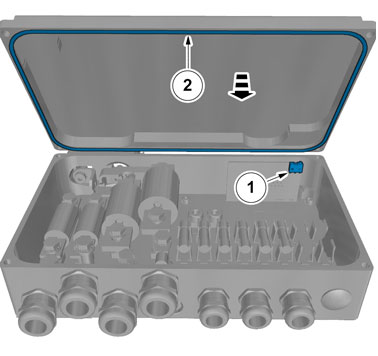

Примечание: Убедитесь в том, что компонент установлен согласно маркировкам, нанесенным при снятии.

1. Осторожно: > Убедитесь в том, что деталь не согнута.

2. Осторожно: > Будьте особенно осторожны, чтобы не повредить уплотнение.

3. 🔩 Момент затяжки: 10 Н·м

Всегда подключайте и сбрасывайте высоковольтную систему перед подключением системы 12 В.

Установку выполните в порядке обратном снятию.
