Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2007–2009 |
| C30 | B4184S11 | 2007–2009 |
| C30 | B4204S3 | 2007–2009 |
| C30 | B5244S4 | 2007–2009 |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008, 2009 |
| C30 | D4164T | 2007–2009 |
| C30 | D4204T | 2007–2009 |
| C30 | D5244T13 | 2008, 2009 |
| C30 | D5244T8 | 2007–2009 |
| C30 | — | 2010–2013 |
| C70 (06-) | B5244S4 | 2006–2009 |
| C70 (06-) | B5244S5 | 2006–2009 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008, 2009 |
| C70 (06-) | D4204T | 2008, 2009 |
| C70 (06-) | D5244T13 | 2008, 2009 |
| C70 (06-) | D5244T8 | 2007–2009 |
| C70 (06-) | — | 2010–2013 |
| S40 (04-) | B4164S3 | 2005–2009 |
| S40 (04-) | B4184S11 | 2005–2009 |
| S40 (04-) | B4204S3 | 2007–2009 |
| S40 (04-) | B5244S4 | 2004–2009 |
| S40 (04-) | B5244S5 | 2004–2009 |
| S40 (04-) | B5254T3 | 2004–2007 |
| S40 (04-) | B5254T7 | 2008, 2009 |
| S40 (04-) | D4164T | 2005–2009 |
| S40 (04-) | D4204T | 2004–2009 |
| S40 (04-) | D5244T13 | 2008, 2009 |
| S40 (04-) | D5244T8 | 2006–2009 |
| S40 (04-) | — | 2010–2012 |
| V50 | B4164S3 | 2005–2009 |
| V50 | B4184S11 | 2005–2009 |
| V50 | B4204S3 | 2007–2009 |
| V50 | B5244S4 | 2004–2009 |
| V50 | B5244S5 | 2004–2009 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008, 2009 |
| V50 | D4164T | 2005–2009 |
| V50 | D4204T | 2004–2009 |
| V50 | D5244T13 | 2008, 2009 |
| V50 | D5244T8 | 2007–2009 |
| V50 | — | 2010–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Слейте хладагент из системы кондиционирования, см. Köldmedium, tömning.
Снимите:
- теплообменник. Для автомобиля с раздельной трубой, см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare и для автомобиля с цельной трубой, см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
- вал рулевого колеса. См.: Styrkolonn
- педаль тормоза. См.: Стойка педали тормоза.
Поднимите обе трубы системы кондиционирования с их креплений под опорным стаканом правой пружинной стойки.Выверните 1 винт, крепящий трубы системы кондиционирования к испарителю. Смотрите иллюстрацию.Стяните трубы с соединения испарителя.
Снятие
Снятие испарителя
Снимите:

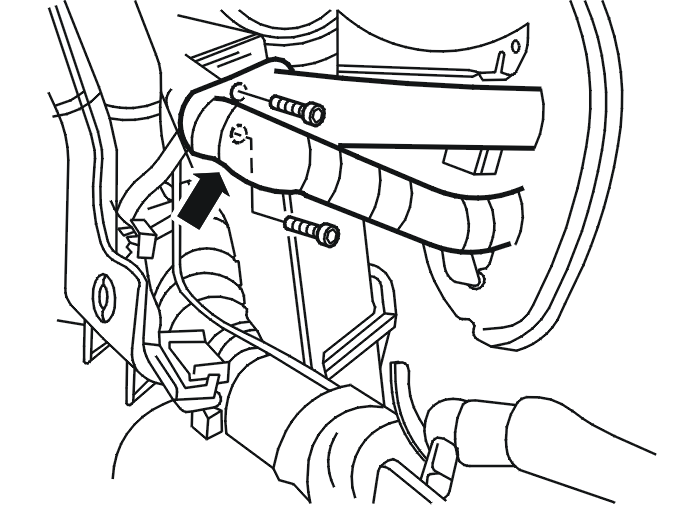

- 2 винта и снимите правую половину ввода. См. иллюстрацию
- секцию, разделяющую теплообменник и трубы испарителя.

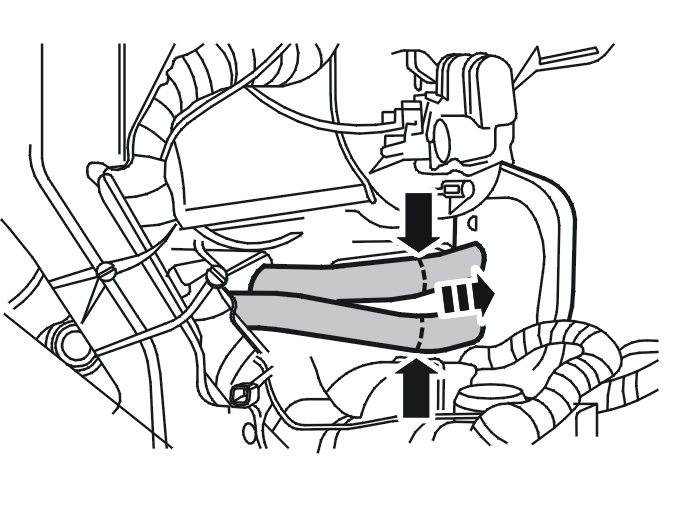

Отрежьте трубы испарителя.Потяните и выдавите трубы сквозь уплотнение. Смотрите иллюстрацию.

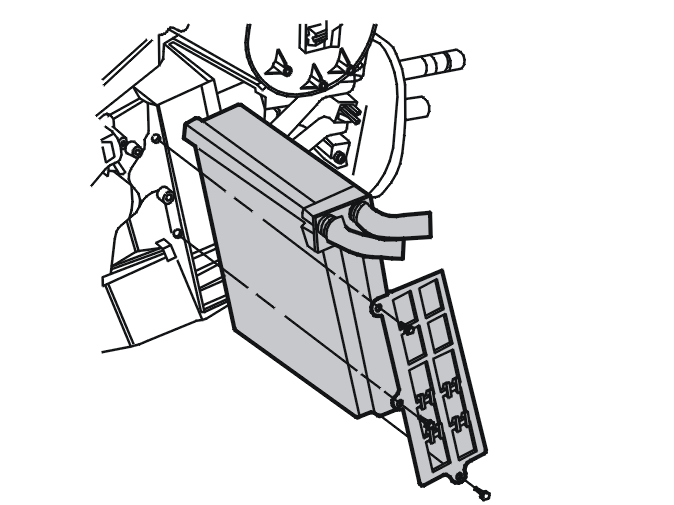

Выверните 3 винта. Снимите крышку.Вытяните испаритель. Потяните поочередно на верхнем и нижнем краях. Снятие может быть трудным.
Примечание: Заметьте, как расположено уплотнение на испарителе.
Испаритель имеет трубы, встроенные на заводе. Эти трубы должны быть отрезаны, чтобы снять блок. Однако, испаритель в сервисном комплекте имеет отдельные трубы.
Установка
Примечание: моменты затяжки см. в: Åtdragningsmoment.
Установка испарителя
Установите испаритель настолько, чтобы можно было установить крышку (приблизительно 3-4 мм внутри отверстия).Расположите передний край крышки между испарителем и блоком обогревателя.Затяните 3 винта.Установите отдельную трубу между испарителем и соединением в моторном отсеке. Начните, вставив ее сквозь уплотнение ввода. Затем подсоедините блок крепления к испарителю при помощи 2 винтов M5. Затяните. См.: Åtdragningsmoment.
Примечание: Потяните изоляцию труб как можно дальше по направлению к испарителю перед установкой прокладки и правой половины ввода.
Установите:
- прокладку, разделяющую теплообменник и трубы испарителя
- правую половину ввода при помощи 2 винтов.
Установите новое уплотнение, используя снятый испаритель в качестве шаблона.
Установка компонентов
Установите:
- винт M8, крепящий трубы системы кондиционирования в моторном отсеке. См.: Åtdragningsmoment
- теплообменник. Для автомобиля с раздельной трубой, см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare и для автомобиля с цельной трубой, см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
- педаль тормоза. См.: Стойка педали тормоза
- вал рулевого колеса. См.: Styrkolonn.
Завершение
Проверка функционирования и поиск утечек
Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования хладагентом. См.: Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.
