Инжектор(ы), замена

Условия

• Понизьте остаточное давление в топливной системе, см. Важная информация, общая.

Снимите

• отрицательный соединитель аккумуляторной батареи, см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора
• корпус двигателя
• дроссельная насадка, см. Ф№юёёхыќ, чрьхэр
• входная труба, см. Впускной коллектор, замена
• напорный топливный шланг между топливопроводом высокого давления и распределительным топливопроводом, см. вюяыштэћщ эрёюё тћёюъюую фртыхэшџ, чрьхэр.

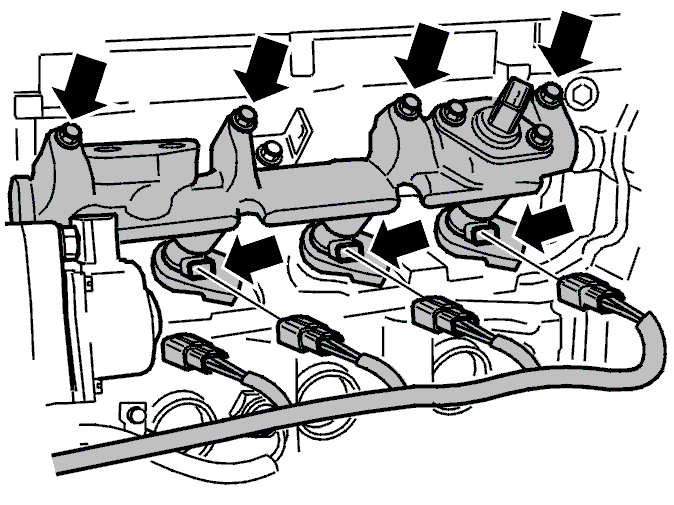

Полное снятие распределительного топливопровода вместе с инжекторами

Снимите

• соединители, соблюдайте осторожность с их уплотнителями
• четыре винта с распределительного топливопровода
• четыре держателя с инжекторов

Осторожно: Соблюдайте осторожность со специальными шайбами.
- распределительный топливопровод с прикрепленными инжекторами

Осторожно: Следите за тем, чтобы при снятии распределительного топливопровода инжекторы не выпали наружу.
- медные шайбы инжекторов
- инжекторы с распределительного топливопровода
- согнутые шайбы с головки цилиндра или инжекторов

Подготовка инжектора(ов)

• Проверьте контактные поверхности.
• Установите новые кольца суппорта (A+B) и уплотнительные кольца, как показано на диаграмме.

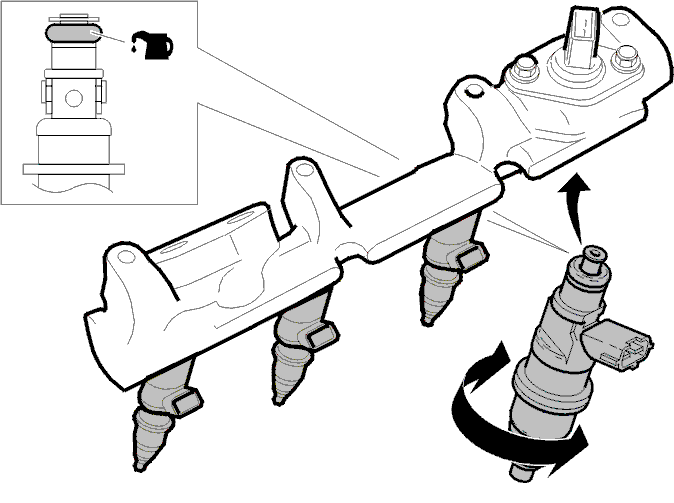

Установка инжектора(ов) на распределительном топливопроводе

• Нанесите немного моторного масла на уплотнительное кольцо.

Осторожно: Убедитесь в том, что в распределительный топливопровод не попадает масло.
- Во время присоединения к распределительному топливопроводу поворачивайте топливный клапан.

Примечание: Соблюдайте осторожность с уплотнительным кольцом.
- Удостоверьтесь в том, что инжекторы легко поворачиваются. Если они поворачиваются с трудом, замените уплотнительное кольцо на новое.

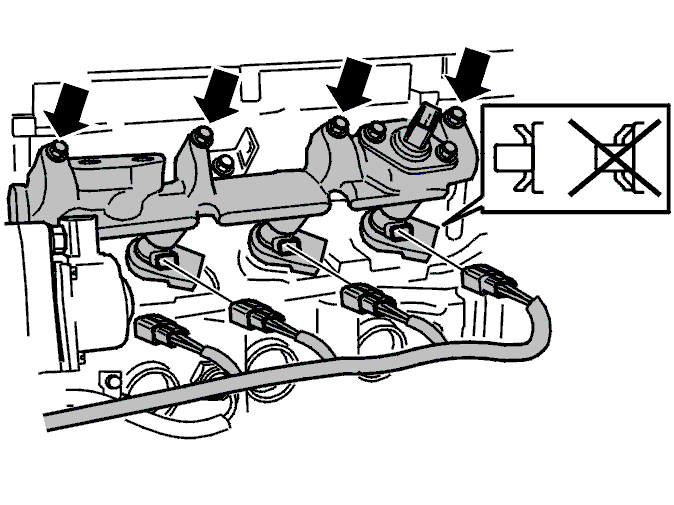

Полная установка распределительного топливопровода на двигатель вместе с инжекторами.

• Поместите инжекторы как показано на диаграмме.
• Установите новые медные шайбы.
• Установите согнутые шайбы как показано на диаграмме.
• Полная установка распределительного топливопровода на двигатель вместе с инжекторами.

Осторожно: Следите, чтобы согнутые шайбы оставались на месте.
- Установите распорную шайбу между распределительным топливопроводом и головкой цилиндра.
- Установите держатели инжекторов.Момент затяжки: 23 Нм.
- Затяните распределительный топливопровод.Момент затяжки: 12 Нм.
- Подключите соединители, соблюдайте осторожность с их уплотнителями.

Установите

• напорный топливный шланг между топливопроводом высокого давления и распределительным топливопроводом, см. вюяыштэћщ эрёюё тћёюъюую фртыхэшџ, чрьхэр.
• входная труба, см. Впускной коллектор, замена.
• дроссельная насадка, см. Ф№юёёхыќ, чрьхэр.
• отрицательный соединитель аккумуляторной батареи, см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Запустите двигатель и проверьте, нет ли протекания.Установите корпус двигателя.Прочитайте и сотрите все коды неисправности для диагностики.
