Головка цилиндров/прокладка, замена (B5202FS, B5204FS, B5204FT)

Слейте охлаждающую жидкость и освободите переднюю выхлопную трубу

Снимите минусовый кабель аккумулятора.Снимите крышку на расширительном бачке.Снимите брызговик двигателя.Откройте штуцеры на двигателе и радиаторе, используйте шланг для сбора охлаждающей жидкости.Закройте штуцеры.Снимите гайки ответвления/передней выхлопной трубы.

Снимите ответвление выхлопной трубы и топливораспределительный трубопровод.

Снимите

• ответвление выхлопной трубы согласно рабочему моменту Осмотр/замена выпускной системы.
• ременную трансмиссию согласно рабочему моменту Замена ремня газораспределительного механизма.

Поднимите и отложите в сторону топливораспределительный трубопровод с форсунками. Используйте держатель 🔧 ДЕРЖАТЕЛЬ (ФОРСУНКИ) 6 ШТ. B5204- B6304- -93, для форсунок.Снимите два жгута заземления с двигателя.

Осторожно: Сопла форсунок с иглами нельзя повреждать.

Снимите:

• электровентилятор охлаждения и впускной патрубок.
• верхний шланг радиатора с корпуса термостата

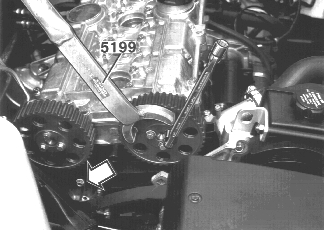

• колеса распредвала, используйте упор 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24, отметьте колеса (впуск/выпуск)
• винт внутренней крышки трансмиссии

Снимите детали в заднем крае:

• корпус воздушного фильтра со шлангами
• датчик распредвала со смесителем
• крышку распределителя с кабелями и ротором
• рычаг момента с кронштейнами

Снимите верхнюю половину головки цилиндров

Установите инструмент 🔧 ДЕРЖАТЕЛЬ (РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА, ПЕРЕДНИЙ) B6304 B5254 (4-клапанный двигатель) или 🔧 ЗАЖИМ (РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ) B5252(2-клапанный двигатель) для фиксации распредвалов в переднем крае.Установите инструменты 🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254 с зазором в несколько миллиметров к крышке корпуса распредвала.Освободите винты (снаружи внутрь) для верхней половины, снимите все винты.Освободите крышку распредвала у стопорных выступов с помощью инструмента 🔧 Плоскогубцы (снятие клапана/крышки распределительного вала) B4184-B6304. Начните у цилиндра 1 и идите поочередно назад.Откройте и освободите инструменты 🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254 шаг за шагом, чтобы обеспечить параллельное движение при снятии крышки корпуса распредвала.Отметьте и снимите распредвалы.

Снимите головку цилиндров

Снимите два винта трубы охлаждающей жидкости.Освободите винты головки цилиндров (снаружи внутрь).Снимите головку цилиндров.Снимите прокладку головки цилиндров.

Очистить:

• выхлопные соединения для ответвления выхлопной трубы/головки цилиндров
• поверхность прокладки блока двигателя
• поверхность прокладки трубы охлаждающей жидкости
• поверхность прокладки между верхней/нижней половиной головки цилиндров.

Осторожно: Металлический скребок использовать нельзя. Используйте мягкий шпатель и при необходимости растворитель прокладок, деталь № 1 161 340-3. Поверхности должны быть полностью чистыми для уплотнения. При использовании растворителя для прокладок необходимо пользоваться вытяжным шкафом или отсосом.

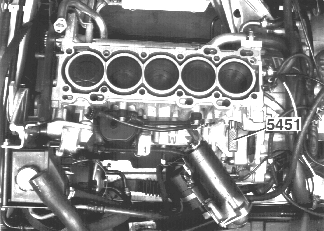

Расположите коленвал согласно маркировке

Снимите стартер.Снимите глухую пробкуУстановите регулировочный инструмент 🔧 РЕГУЛИРОВОЧНЫЙ ИНСТРУМЕНТ (РЕГУЛИРОВКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА) B6304 B5254.Поверните коленвал против часовой стрелки до остановки.

Установите нижнюю часть головки цилиндров

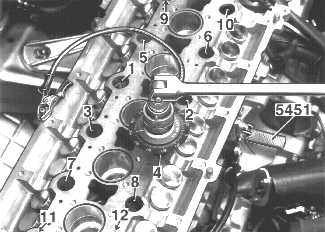

Установите новую прокладку головки цилиндровСмажьте винты.Затяните винты в три этапа по порядку, с середины наружу:1. 20 Нм2. 60 Нм3. 130°, используйте транспортир 🔧 ТРАНСПОРТИРУстановите трубу охлаждающей жидкости с новой прокладкой.Установите новые уплотнительные кольца О-образного сечения вокруг отверстий под свечи зажигания.Снимите 1-ю и 5-ю свечи зажигания.

Нанести жидкую прокладочную мастику

Нанесите жидкую прокладочную мастику, деталь № 1 161 059-9, на верхнюю часть головки цилиндров. Используйте валик.

Осторожно: Следите за тем, чтобы уплотнительная масса не попала в каналы для смазочного масла. Для уплотнения достаточно тонкого слоя.

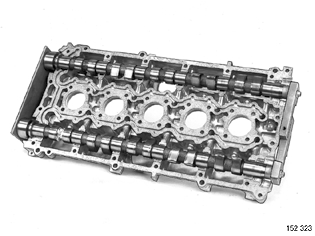

Установите распредвалы. Зафиксируйте распредвалы в переднем крае посредством держателя 🔧 ДЕРЖАТЕЛЬ (РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА, ПЕРЕДНИЙ) B6304 B5254, а в заднем крае посредством шаблона 🔧 ИНСТРУМЕНТ ДЛЯ РЕГУЛИРОВКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (регулировка положения распределительного вала) B6304 (без удлинительных кусков).

Установите верхнюю часть головки цилиндров

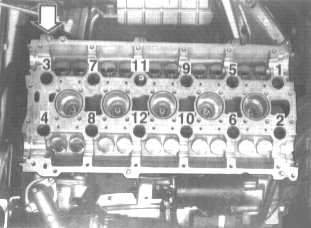

Поставьте верхнюю часть на место.Потяните ее вниз к головке цилиндров с помощью нажимного приспособления 🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254 ( 2 шт).Затяните верхнюю часть изнутри наружу с моментом 17 Нм.Уберите шаблон (🔧 ДЕРЖАТЕЛЬ (РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА, ПЕРЕДНИЙ) B6304 B5254) и инструмент (🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254)

Установите передние уплотнения распредвала

Используйте оправку 🔧 ОПРАВКА (УСТ. ПЕРЕДНИЙ САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) B6304 B5254.Смажьте уплотнение консистентной смазкой.Вбейте уплотнение.Более поздняя конструкция оправки 999 5449 изготовлена из пластмассы.

Установите колеса распредвала

Расположите верхнюю крышку распределительного механизмаУстановите колеса распредвала, поставьте их согласно маркировке.Затяните два винта, чтобы они только касались колес распредвала.Снимите верхнюю крышку трансмиссии.

Примечание: Проверьте, чтобы отверстие для винта на распределительном вале было посредине, см. рисунок.

Регулировка механического натяжителя ремня

Если используется механический натяжитель ремня, отрегулируйте согласно Регулировка механического устройства натяжения ремня.

Установите ремень распределительного механизма.

Установите натяжной/демпфирующий элемент, затяните с усилием 25 Нм.Положите ремень поверх колес распредвала, вокруг насоса охлаждающей жидкости и надавите ремень поверх натяжного ролика.Ослабьте два винта колес распредвала.Вытяните стопорный штифт из натяжного/демпфирующего элемента.Сильно нажмите или ударьте ремень дважды в направлении стрелки (1) и дважды в направлении стрелки (2), используя пластмассовый молоток.

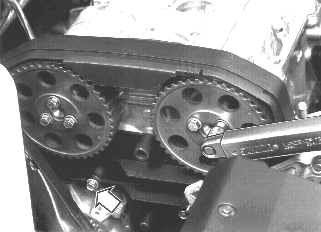

Затяните колеса распредвала

Установите третий винт и затяните винты с моментом 20 Нм.Установите винт внутренней крышки трансмиссии.Установите верхнюю крышку распределительного механизма.

Снимите фиксирующие инструменты

Снимите шаблон (🔧 РЕГУЛИРОВОЧНЫЙ ИНСТРУМЕНТ (РЕГУЛИРОВКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА) B6304 B5254) для коленвала и установите защитную крышкуУстановите стартер.Снимите шаблон распредвалов (🔧 ИНСТРУМЕНТ ДЛЯ РЕГУЛИРОВКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (регулировка положения распределительного вала) B6304).

Проверьте отметки

Проверните коленвал двигателя на два оборота.Проверьте, чтобы отметки на колесах зубчатого ремня для коленвала и распредвалов совпадали.Установите внешнюю крышку трансмиссии.

Установите уплотнение распредвала сзади

4-клапанные двигатели:
Используйте оправку 🔧 ОПРАВКА (УСТ. ЗАДНИЙ САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) B6304 B5254.

2-клапанные двигатели:
Используйте оправку 🔧 ОПРАВКА (УСТ. ЗАДНЕГО САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) B5252.Смажьте уплотнение консистентной смазкой.Запрессуйте уплотнение.

Подсказка: Обычно уплотнение расположено на одном уровне с кромкой внутреннего скоса. Если шейка вала имеет признаки износа, уплотнение можно вдавить еще на 2 мм, повернув насадку инструмента.

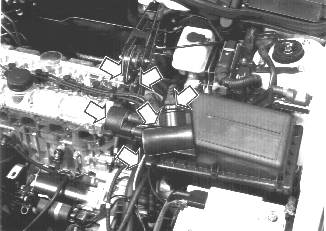

Установите:

• рычаг момента, с кронштейнами
• ротор с держателем
• датчик положения распредвала со смесителем
• свеча зажигания
• крышку распределителя и кабели зажигания
• корпус воздушного фильтра со всеми шлангами и контактными колодками

Установите:

• ответвление выхлопной трубы согласно рабочему моменту Осмотр/замена выпускной системы
• впускной патрубок и электровентилятор охлаждения согласно рабочему моменту Замена впускного коллектора
• топливную магистраль
• жгут заземления на двигатель
• выхлопную трубу
• защитный лист под двигателем

Залейте охлаждающую жидкость/Замените масло и масляный фильтр

Установите отрицательный кабель аккумулятораЗалейте масло.

Заправьте систему охлаждения.Прогрейте двигатель до открывания термостата и при необходимости долейте.Проверьте на наличие утечек
