Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | B5202FS | 1996, 1997 |
| 850 | B5204FS | 1996 |
| 850 | B5204FT | 1996, 1997 |
| 850 | B5204T2 | 1996, 1997 |
| 850 | B5234FS | 1996, 1997 |
| 850 | B5234FT | 1996, 1997 |
| 850 | B5234T4 | 1996, 1997 |
| 850 | B5234T5 | 1996, 1997 |
| 850 | B5252FS | 1996, 1997 |
| 850 | B5254FS LH 3.2 | 1996 |
| 850 | B5254FS M 4.3 | 1996, 1997 |
| 850 | B5254FS M 4.4 | 1996, 1997 |
| 850 | B5254T | 1997 |
| 850 | — | 1992–1995 |
| C70 Conv (-05) | B5204T2 | 1998 |
| C70 Conv (-05) | B5204T3 | 1998, 1999 |
| C70 Conv (-05) | B5234T3 | 1998, 1999 |
| C70 Conv (-05) | B5254T | 1998, 1999 |
| C70 Coupe (-02) | B5204T2 | 1998 |
| C70 Coupe (-02) | B5204T3 | 1998, 1999 |
| C70 Coupe (-02) | B5234T3 | 1998, 1999 |
| C70 Coupe (-02) | B5254T | 1998, 1999 |
| S70 | B5202FS | 1997–1999 |
| S70 | B5204T2 | 1997, 1998 |
| S70 | B5204T3 | 1997–1999 |
| S70 | B5234FS | 1997–1999 |
| S70 | B5234T2 | 1997, 1998 |
| S70 | B5234T3 | 1997–1999 |
| S70 | B5234T4 | 1998 |
| S70 | B5234T7 | 1998, 1999 |
| S70 | B5252FS | 1997–1999 |
| S70 | B5254FS M 4.4 | 1997, 1998 |
| S70 | B5254T | 1997–1999 |
| V70 (-00) | B5202FS | 1997–1999 |
| V70 (-00) | B5204T2 | 1997, 1998 |
| V70 (-00) | B5204T3 | 1997–1999 |
| V70 (-00) | B5234FS | 1997–1999 |
| V70 (-00) | B5234T2 | 1997, 1998 |
| V70 (-00) | B5234T3 | 1997–1999 |
| V70 (-00) | B5234T4 | 1998 |
| V70 (-00) | B5234T6 | 1998 |
| V70 (-00) | B5234T7 | 1998, 1999 |
| V70 (-00) | B5252FS | 1997–1999 |
| V70 (-00) | B5254FS M 4.4 | 1997, 1998 |
| V70 (-00) | B5254T | 1997–1999 |
| V70 XC (-00) | B5254T | 1998, 1999 |
Примечание: Замена выпускного коллектора см. Замена выпускного коллектора, Анероидный выпускной коллектор, замена на автомобилях с правост оронним управлением или Замена выпускного коллектора, правостороннее управление 850
Замена выпускной трубы см. Замена выпускной трубы
Замена выпускного коллектора

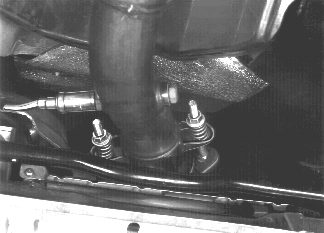

Ослабьте переднюю выпускную труба
Отверните гайки фланцевого соединения с выпускным коллектором.Извлеките поддерживающие болты.

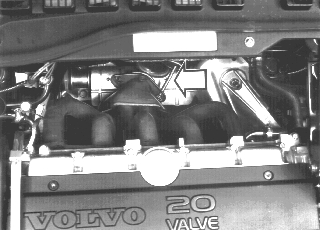

Снимите выпускной коллектор

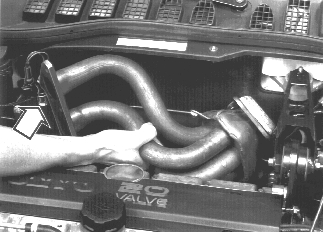

Снимите с коллектора два тепловых экрана.Снимите коллектор со шпилек.Поверните коллектор на 90° вправо и поднимите.Осмотреть поверхность сопряжения с головкой блока цилиндров
Осторожно: Для автомобилей с кондиционером: Не повредите датчик давления на трубке системы кондиционирования.
Примечание: При заворачивании шпилек используйте герметик, шифр номер 1161076-5.
Установите выпускной коллектор
Установите выпускной коллектор, используйте новые прокладки.Совместите переднюю выпускную трубу с коллектором при помощи поддерживающих болтов.Затяните крепления коллектора к головке блока. Момент затяжки: 25 Нм.Установите на место тепловые экраны.Затяните соединения передней выпускной трубы и выпускного коллектора, нанеся на поддерживающие болты герметик для резьбы. Затяните гайки до конца резьбы. Момент затяжки не должен превышать 10 Нм.
Примечание: Не забудьте установить под гайки выпускной трубыбы, 2 шайбы и пружины.

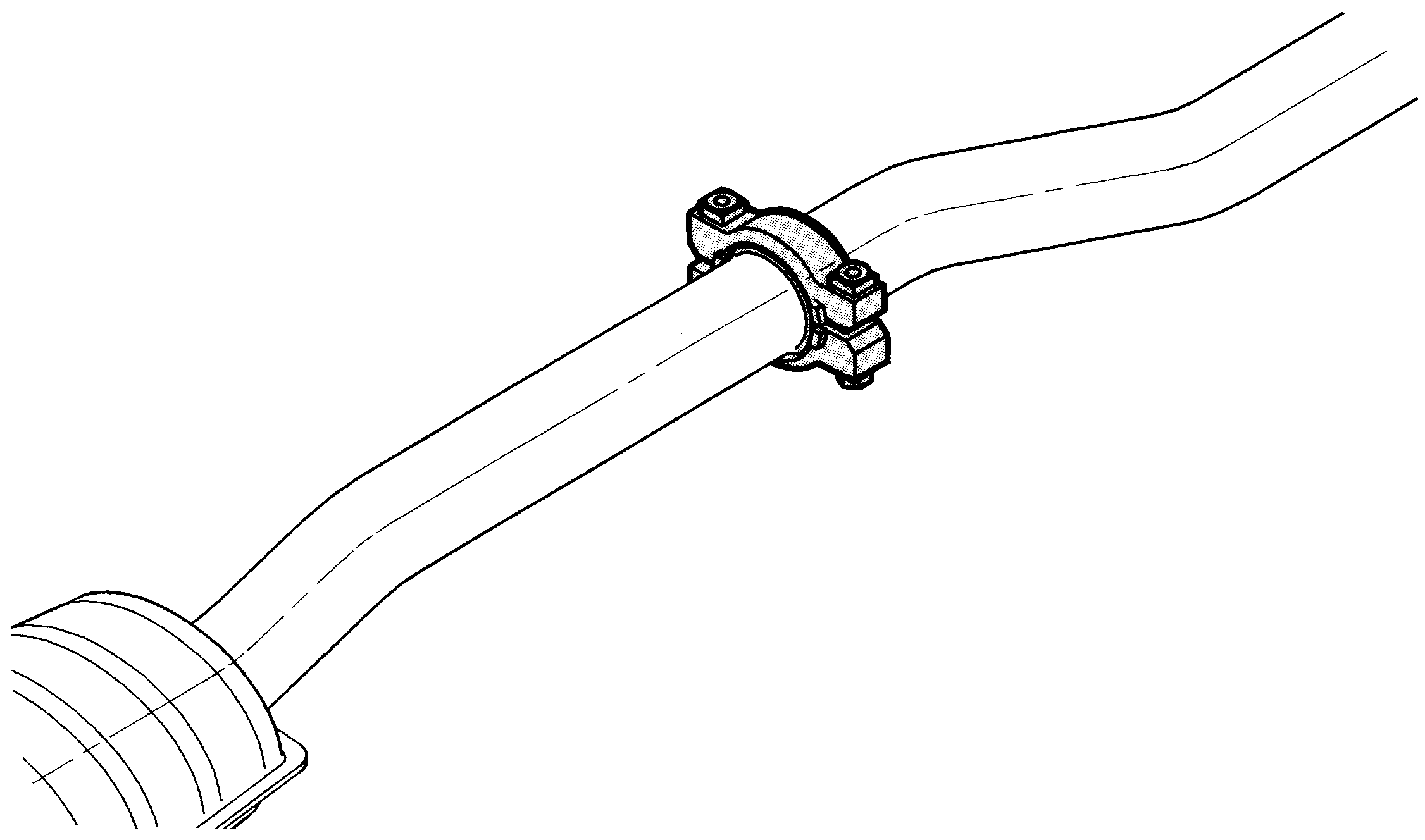

Замена выпускной трубы
Примечание: Общие сведения
Проверьте резиновые крепежные элементы, и при необходимости замените их.
Зазор между элементами выпускной системы и кузовом должен быть не менее 20 мм.

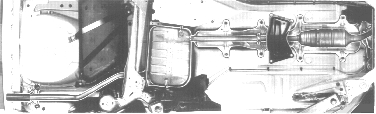

Установка системы в сборе
Во избежание возникновения в системе напряжений, следуйте нижеуказанной процедуре:1. Вставьте заднюю трубу глушителя между полом и задним мостом.2. Установите глушитель в резиновые крепежные элементы.3. Установите каталитический нейтрализатор тройного действия и частично затяните фланцевое соединение с выпускным коллектором4. Подсоедините выпускную систему к нейтрализатору. Нанесите на соединение герметик для резьбы (шифр номер 1 161 035-9). Выровняйте остальные элементы выпускной системы.5. Затяните крепления нейтрализатора к выпускной трубе. Заверните гайки до конца резьбы, затяните до 10 Нм.6. Затяните соединения передней/задней труб до 25 Нм.
Проверьте работу
Запустите двигатель.Проверьте отсутствие утечек.
