Анероидный выпускной коллектор, замена на автомобилях с правосторонним управлением

Поднимите автомобиль

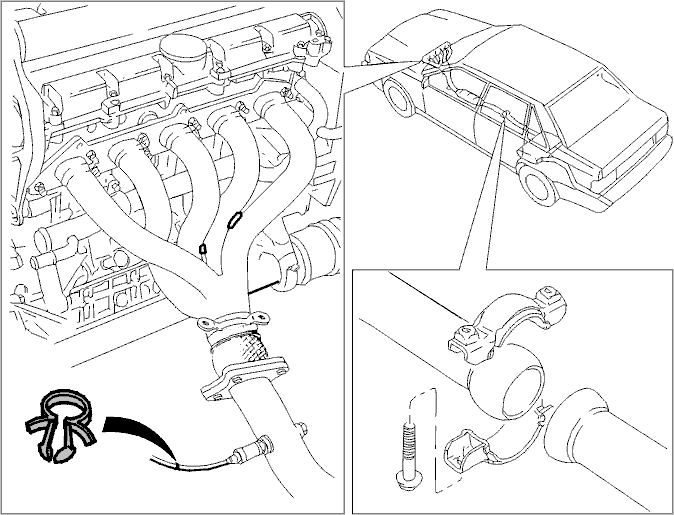

Снимите соединение передней и задней выпускных трубСмажьте маслом шпильки.Снимите переднюю выпускную трубу с коллектора, 4 гайки.Отсоедините два крепления HO2S (нагреваемый датчик кислорода) от опоры двигателя.Подвините передний выпускной коллектор назад на 10 см.

Осторожно: Провод HO2S (нагреваемый датчик кислорода) нельзя натягивать!

Опустите автомобиль

Снимите шланг предварительного нагреваОслабьте крепление реактивной штанги к двигателю и отведите штангу в сторону.Снимите провод заземления с двигателя.

Автомобили с воздушным насосом:

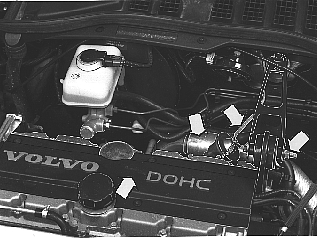

Снимите крышку высоковольтной проводки

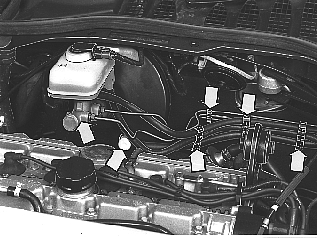

Отсоедините:

• шланг тормозной жидкости и вакуумный шланг с креплением от тормозных трубок
• вакуумный шланг от усилителя тормозов (потянув на себя)
• две тормозные трубки от зажима рядом с усилителем тормозов на теплоизоляционной перегородке

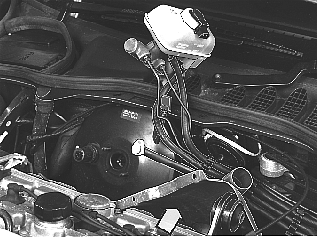

• основной цилиндр от усилителя тормозов и положите его на крышку газовой камеры

Снимите винты предварительного нагревателя (5)

Автомобили с воздушным насосом,

Снимите:

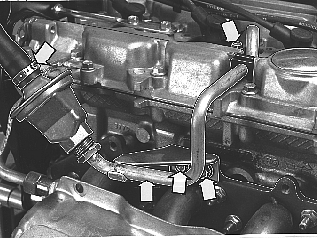

• трубку и запорный клапан между головкой блока цилиндров и шлангом. Отвинтите винт на головке блока цилиндров. Сдвините предварительный нагреватель вниз.
• два винта медной прокладки
• зажим с запорного клапана/шланга
• трубку с запорным клапаном

Все автомобили

Снимите предварительный нагреватель

Автомобили с системой рециркуляции отработанных газов,

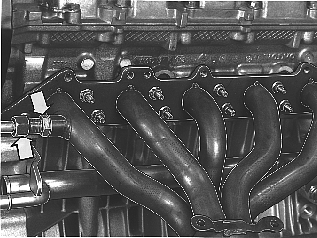

Отсоедините трубку системы от ниппеля.Снимите ниппель.

Все автомобили:

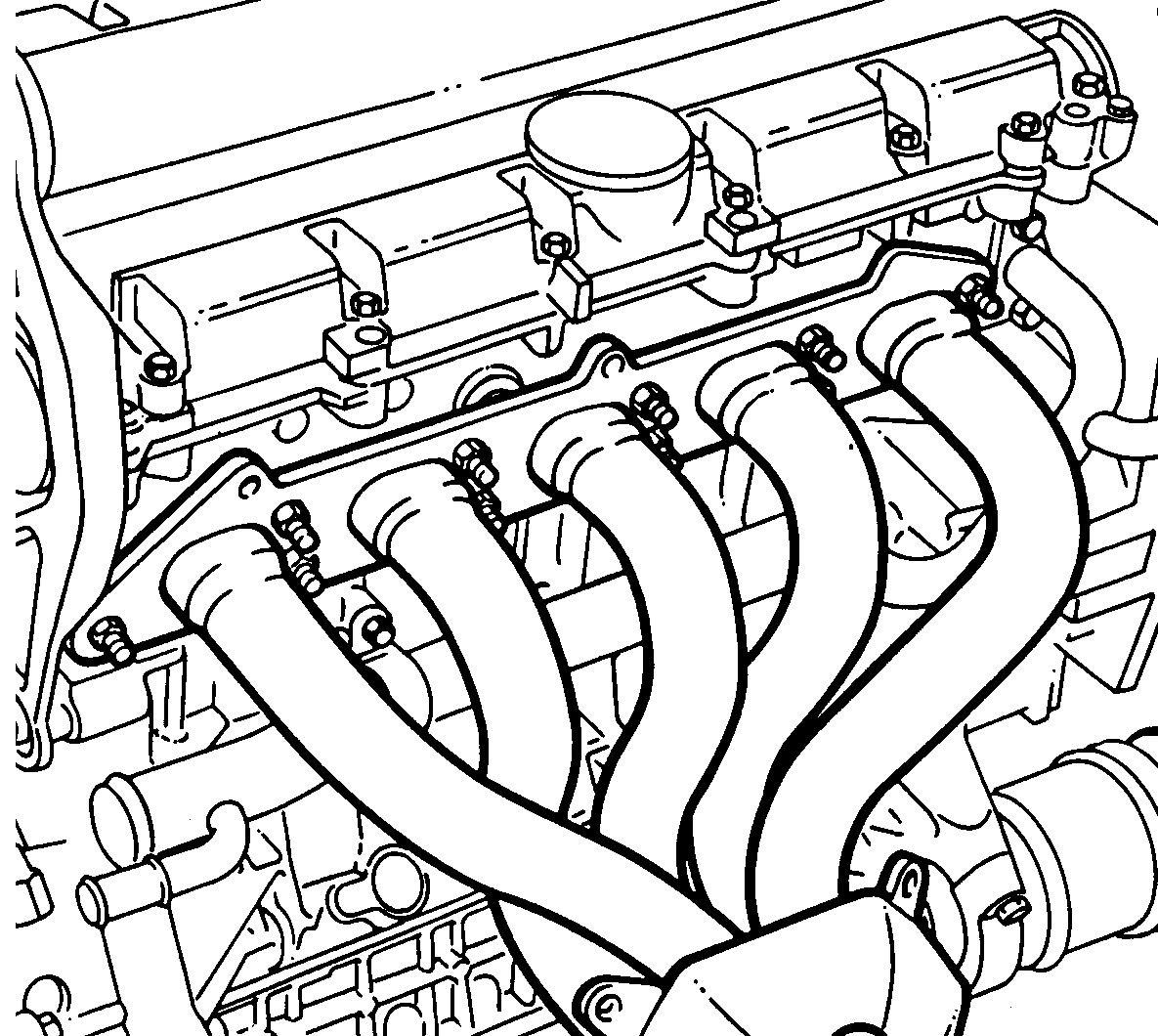

Снимите выпускной коллектор.Смажьте шпильки.Отверните 10 гаек.Снимите выпускной коллектор.

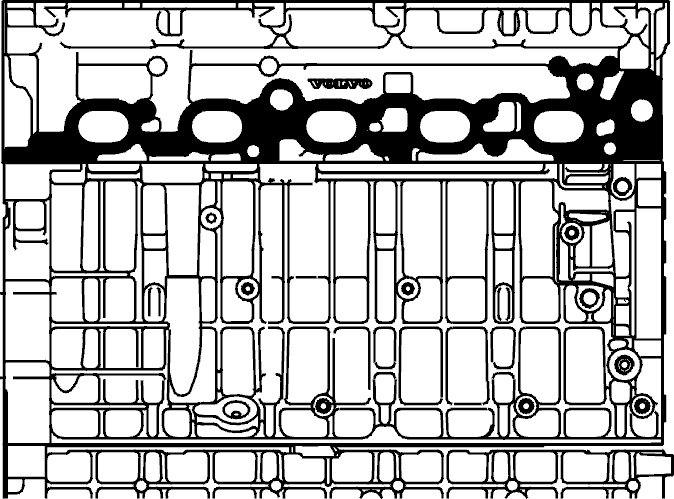

Снимите прокладку с блока двигателя

Очистите и проверьте сопрягаемые поверхности двигателя.Установите новые прокладки.

Установите новый выпускной коллектор

Взимите 10 новых гаек.Затяните крепления коллектора до 25 Нм.

Автомобили с системой рециркуляции отработанных газов:

Установите ниппель и трубку системы

Все автомобили:

Установите предварительный нагреватель на выпускном коллекторе.

Автомобили с воздушным насосом:

Установите трубку и запорный клапан.

Все автомобили:

Приверните предварительный нагреватель. Используйте герметик шифр номер 1161408-8

Установите

• главный цилиндр. Используйте новые гайки и затяните до 25 Нм.
• вакуумный шланг усилителя тормозов
• тормозные трубки в зажимы на теплоизоляционной перегородке
• шланги с зажимами на трубки

Установите

• реактивную штангу. Используйте новый винт и гайку. Затяните до 35 Нм + угол затяжки 90°.
• провод заземления. Затяните до 10 Нм.
• шланг предварительного нагревателя

Автомобили с воздушным насосом:

Установите крышку высоковольтной проводки

Поднимите автомобиль

Установите:

• выпускную трубу на выпускной коллектор (4 гайки)
• соединение между передней и задней трубой
• провод HO2S (нагреваемый датчик кислорода) с двумя зажимами на опору двигателя

Опустите автомобиль

Запустите двигатель и проверьте герметичность стыков коллектора.
