Регулировка механического устройства натяжения ремня

Регулировка натяжного устройства ремня распределительного вала и ремня распределительного вала

Установите ремень распределительного вала.Затяните центральный винт до5 Н·м.Поверните эксцентрик (А) натяжного устройства ремня распределительного вала против часовой стрелки при помощи 6 мм ключа-шестигранника до тех пор, пока указатель (C) натяжного устройства не перейдет вправо в окошке регулировки (В) и не достигнет своего крайнего положения. Одновременно затяните центральный винт.Поверните эксцентрик (A) по часовой стрелке до тех пор, пока стрелка (C) не дойдет до центра окошка регулировки (В). Одновременно затяните центральный винт.

Примечание: Если стрелка (C) выходит за пределы окошка регулировки (В), эксцентрик следует снова отрегулировать так, чтобы указатель входил в окошко регулировки справа.

Это обеспечивает правильное натяжение ремня.

Закрепите эксцентрик и затяните центральный винт до20 Н·м.Надавите на ремень распределительного вала и убедитесь, что стрелка натяжного устройства ремня распределительного вала двигается свободно.

Положение стрелки при различных температурах

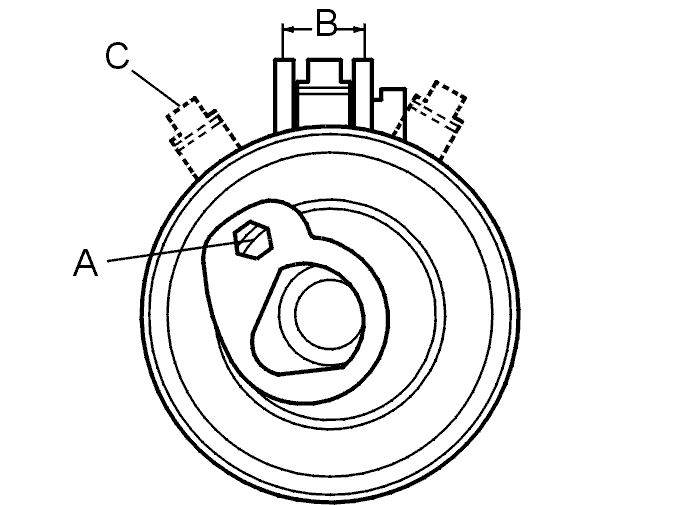

Эта регулировка должна производиться при холодном двигателе.Температура в 20°C является оптимальной.При более высокой температуре, например при разогретом двигателе или при более высокой окружающей температуре, стрелка перемещается дальше вправо.На иллюстрации показано положение указателя во время регулировки натяжного устройства ремня распределительного вала при различных значениях температуры.
