Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2004 |
| S80 (-06) | — | 2001–2004 |
| V70 (00-08) | — | 2001–2004 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2004 |
Специальные инструменты
- 🔧 TÄNDHATTSTÅNG
Примечание: Модуль управления системы предупреждения о заднем ходе находится в правой надколесной дуге. Вспомогательный электронный модуль и, в V70 и V70XC, блок дистанционного запуска также расположены там.
Снятие
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие боковой панели
Зажигание выкл.Снимите боковую панель с правой стороны.
Отсоединение разъема
Осторожно: Следующие операции следует выполнить для того, чтобы убедиться, что разъем и проводка не повредятся при снятии бампера.

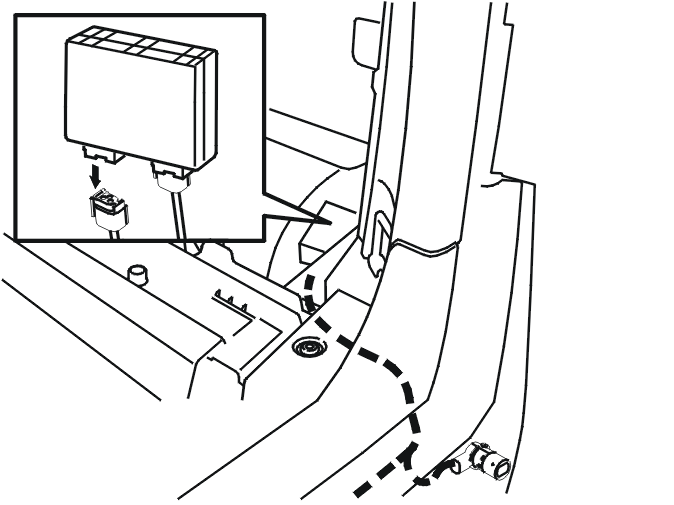

Пройдите по кабелю от датчиков в бампере вверх к модулю управления системы предупреждения о заднем ходе.Снимите модуль управления системы предупреждения о заднем ходе. Отсоедините разъем (его кабель идет от бампера).
Примечание: Отсоедините правильный разъем. У модуля управления системы предупреждения о заднем ходе имеется 2 разъема.
Снятие заднего бампера

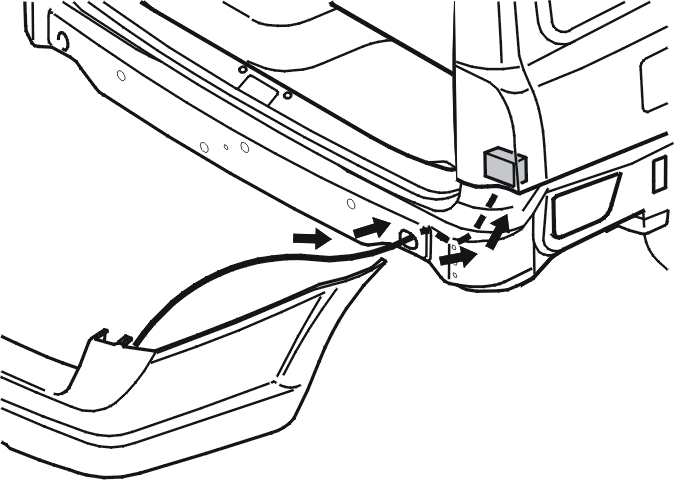

Снимите задний бампер. Смотрите соответствующую модель ниже.Вытяните кабель из отверстия в кузове.S60:Бампер, задний, замена (-2003) или Бампер, задний, замена (2004) или (2005-).S80:Оболочка, задний бампер, замена (-2002) или Оболочка, бампер задний, замена (2003) или Бампер, задний, замена (2004-).V70:Бампер, задний, замена (-2003) или Бампер, задний, замена (2004) или (2005-).V70XC:Бампер, задний, замена (-2004) или (2005-).
Снятие датчика предупреждения о заднем ходе

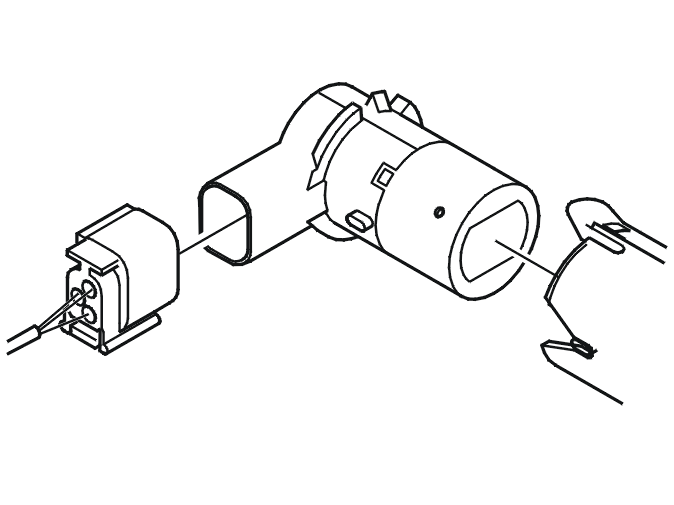

Нажмите вниз стержень колпачка свечи зажигания 🔧 TÄNDHATTSTÅNG между датчиком и двумя вертикальными защелками на держателе так, чтобы защелки отделились от датчика.Осторожно потяните датчик вверх.Отсоедините разъем.
Установка
Установка датчика предупреждения о заднем ходе
Подсоедините разъем к датчику.Установите датчик в держатель и прижмите его вниз так, чтобы защелки заблокировали датчик.
Установка заднего бампера
Установите задний бампер. См.:
S60:Бампер, задний, замена (-2003) или Бампер, задний, замена (2004) или (2005-).
S80:Оболочка, задний бампер, замена (-2002) или Оболочка, бампер задний, замена (2003) или Бампер, задний, замена (2004-).
V70:Бампер, задний, замена (-2003) или Бампер, задний, замена (2004) или (2005-).
V70XC:Бампер, задний, замена (-2004) или (2005-).
Установка разъема
Подсоедините разъем к модулю управления системы предупреждения о заднем ходе (убедитесь, что он надежно закреплен).Установите модуль управления системы предупреждения о заднем ходе.Установите заново боковую панель.Проверьте функционирование.
