Оболочка, бампер задний, замена (1999, 2000)

Примечание: Не забудьте покрасить оболочку перед заменой.

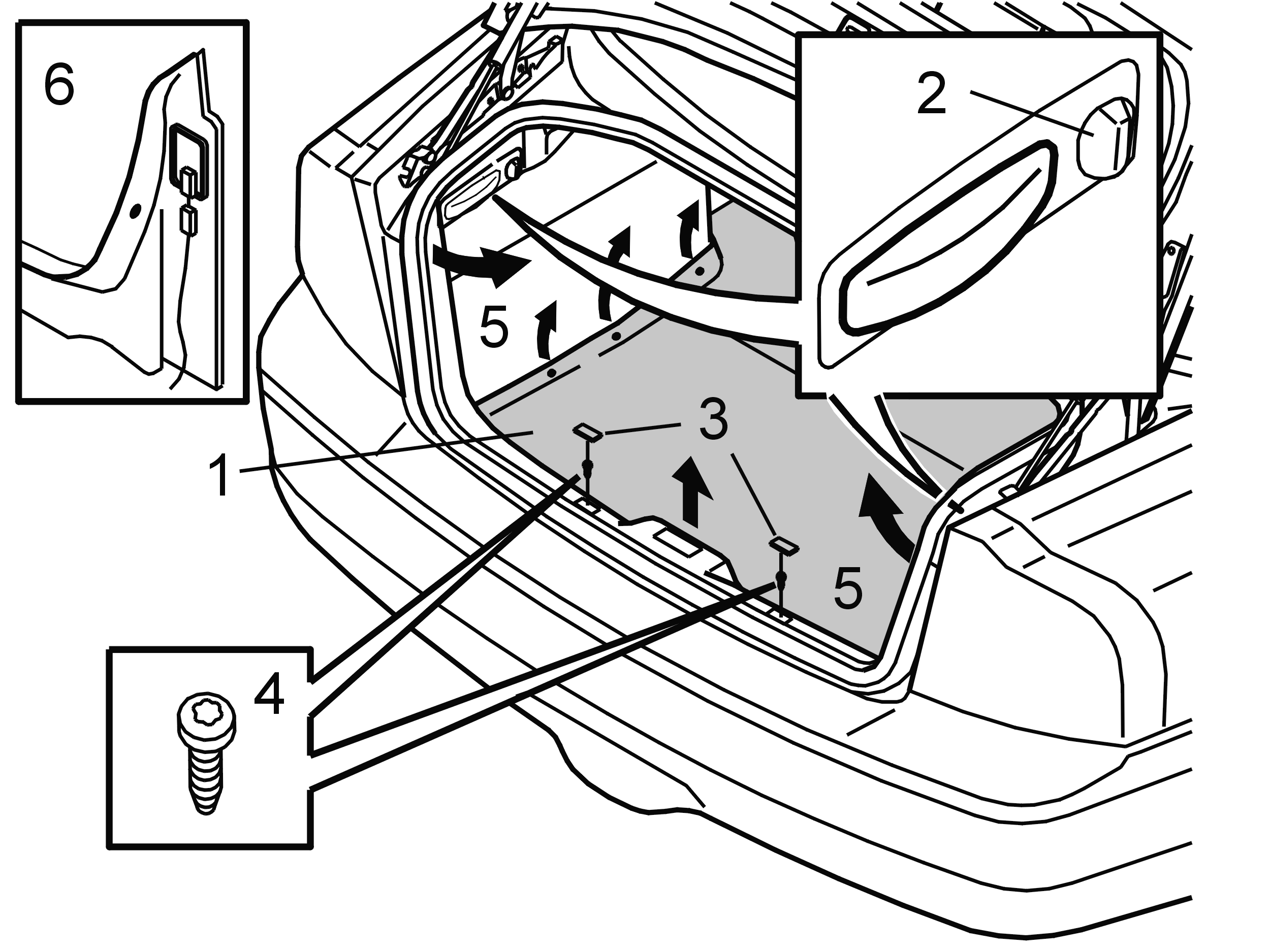

Багажный отсек

Отогните вперед заднюю секцию коврового покрытия (1) в багажном отсеке.Поверните зажимы (2). Снимите четыре зажима левой и правой панели.Отогните панели вперед по направлению к центру.Снимите крышку (3).Выверните винтыВозьмитесь за внешние края панели (5). Потяните панель внутрь по направлению к центру так, чтобы зажимы на боках освободились.Отсоедините разъемы (6) боковых фонарей.Снимите панель, потянув ее прямо вверх так, чтобы зажимы освободились от задней поперечной балки.

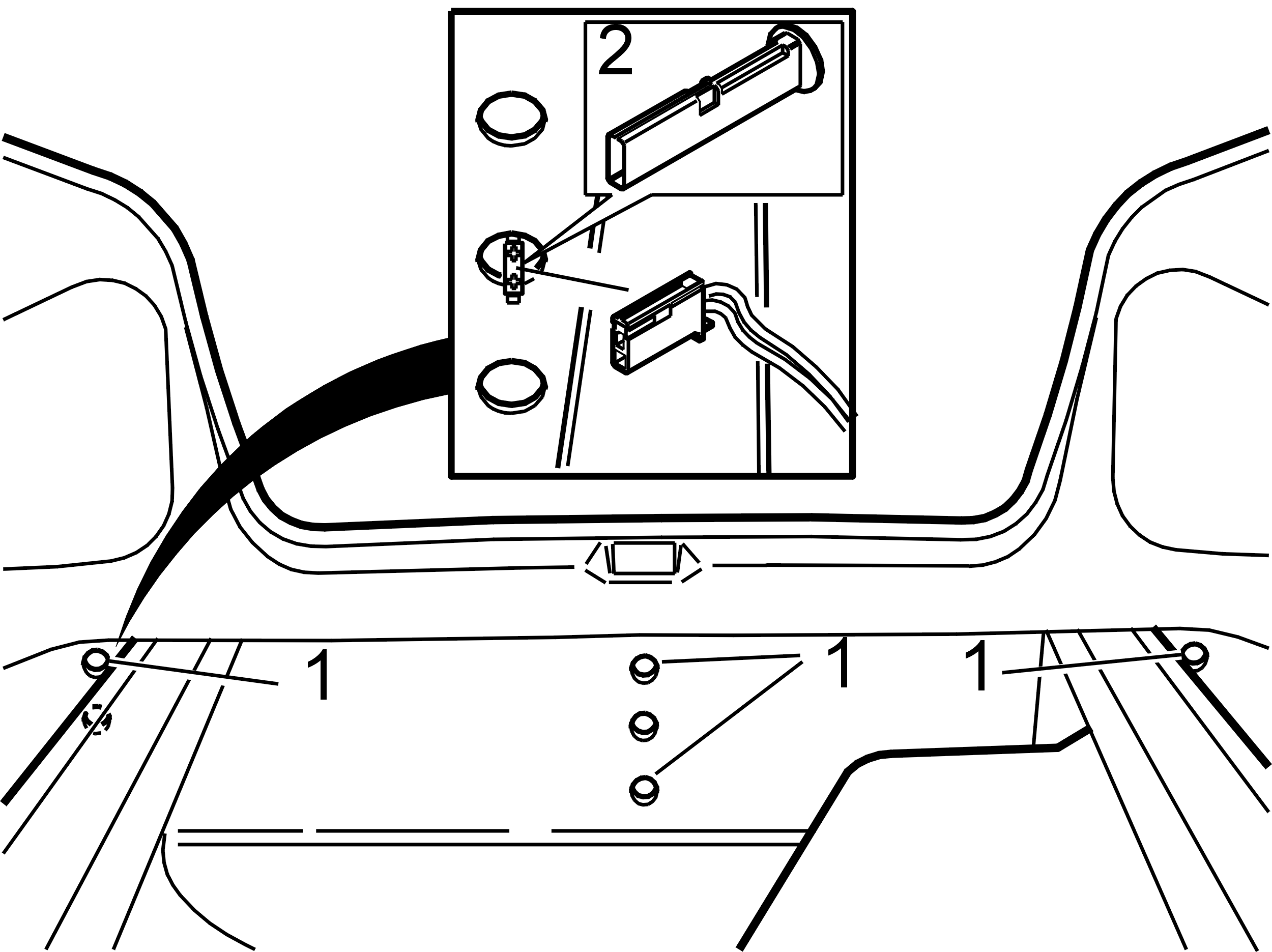

Крепление бампера

Отсоедините разъем (2) антенны. Поднимите защелку на разъеме и осторожно потяните.Снимите резиновые уплотнения (1). Снимите гайки (1).

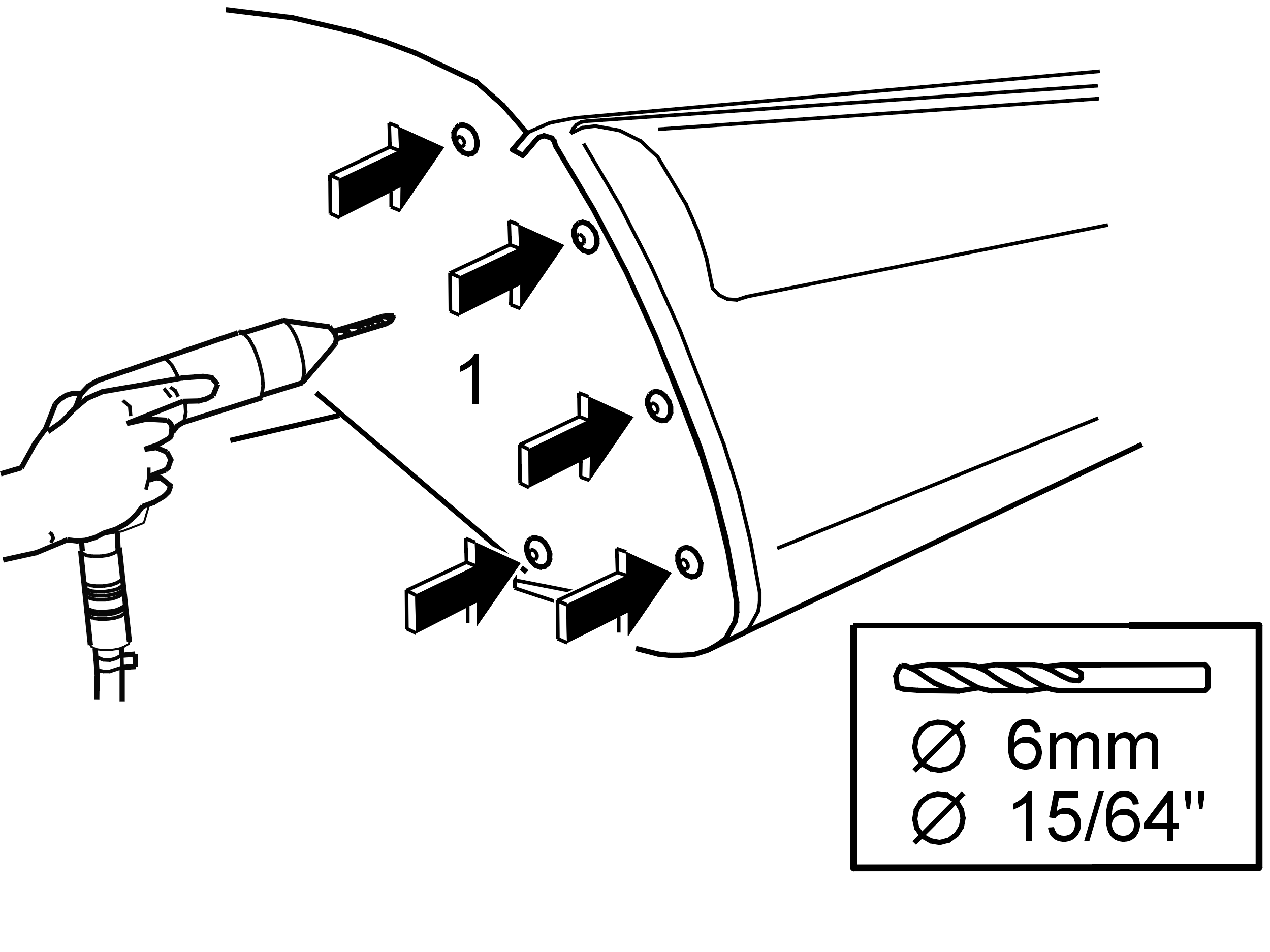

Заклепки в надколесной дуге

Поднимите автомобиль.Снимите задние колеса.Просверлите, используя сверло диаметром 6 мм.Высверлите заклепки.

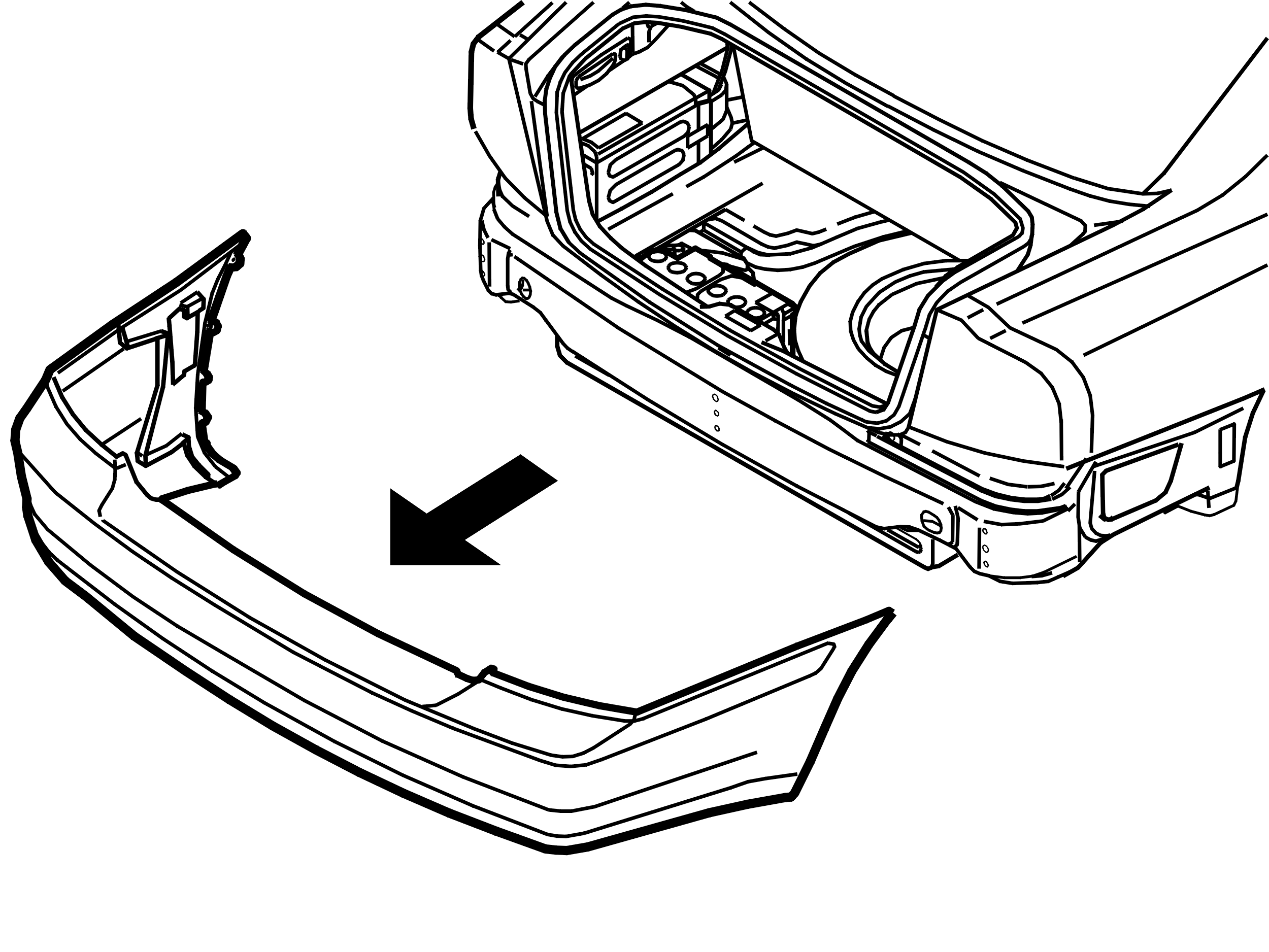

Бамперы

Снимите бампер, потянув его прямо назад.Поместите бампер на подстилку, которая не повредит краску.

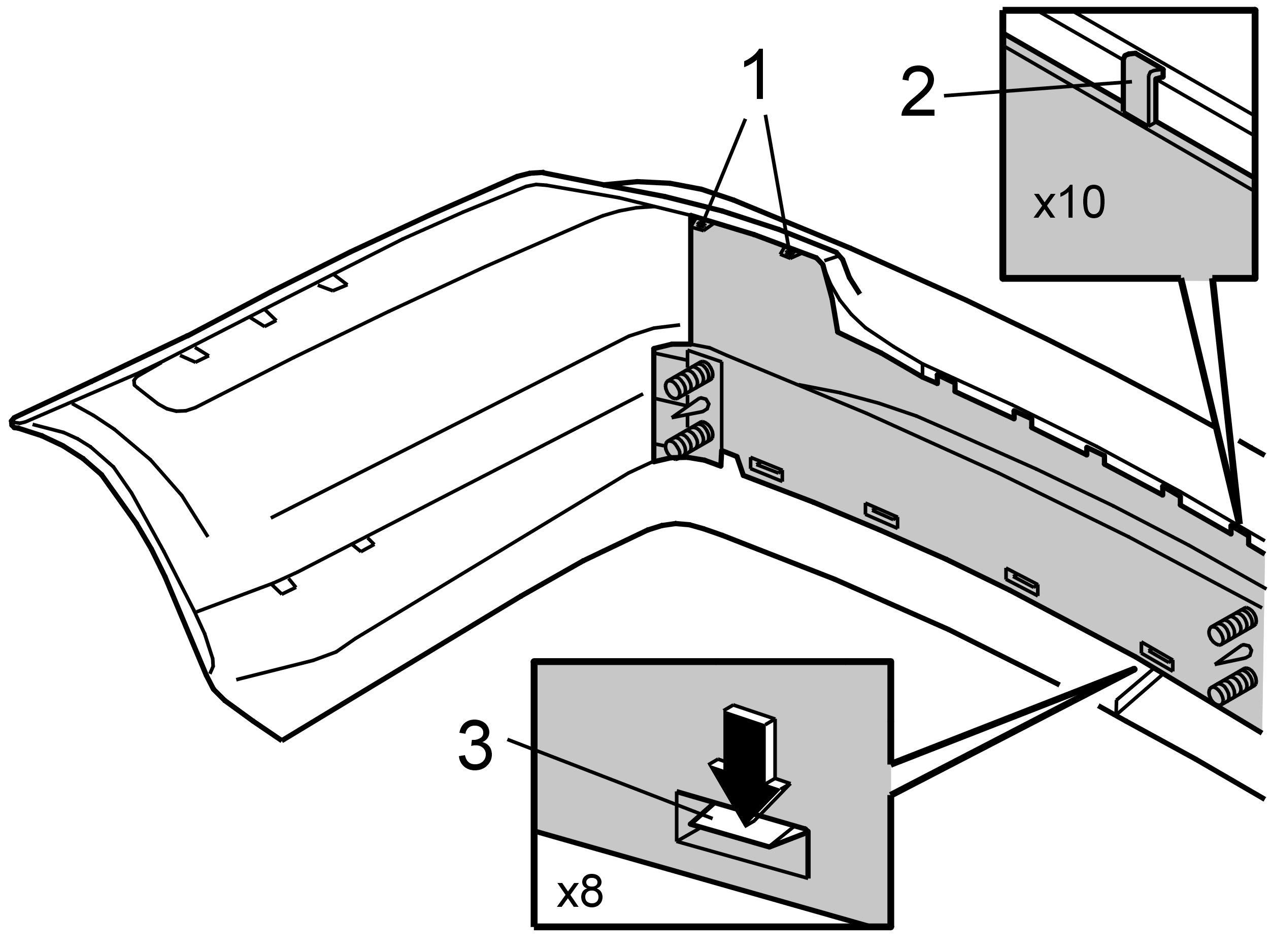

Замена оболочек

Примечание: Не повредите соединение антенны при расборке и сборке бампера.

Отсоедините четыре зажима (1) на внутренней стороне верхнего края бампера.Откройте десять внешних и четыре внутренних накладки замка (2) на верхнем крае.Откройте нижние накладки замка (3).Замените оболочку.Переставьте компоненты.Соберите бампер.

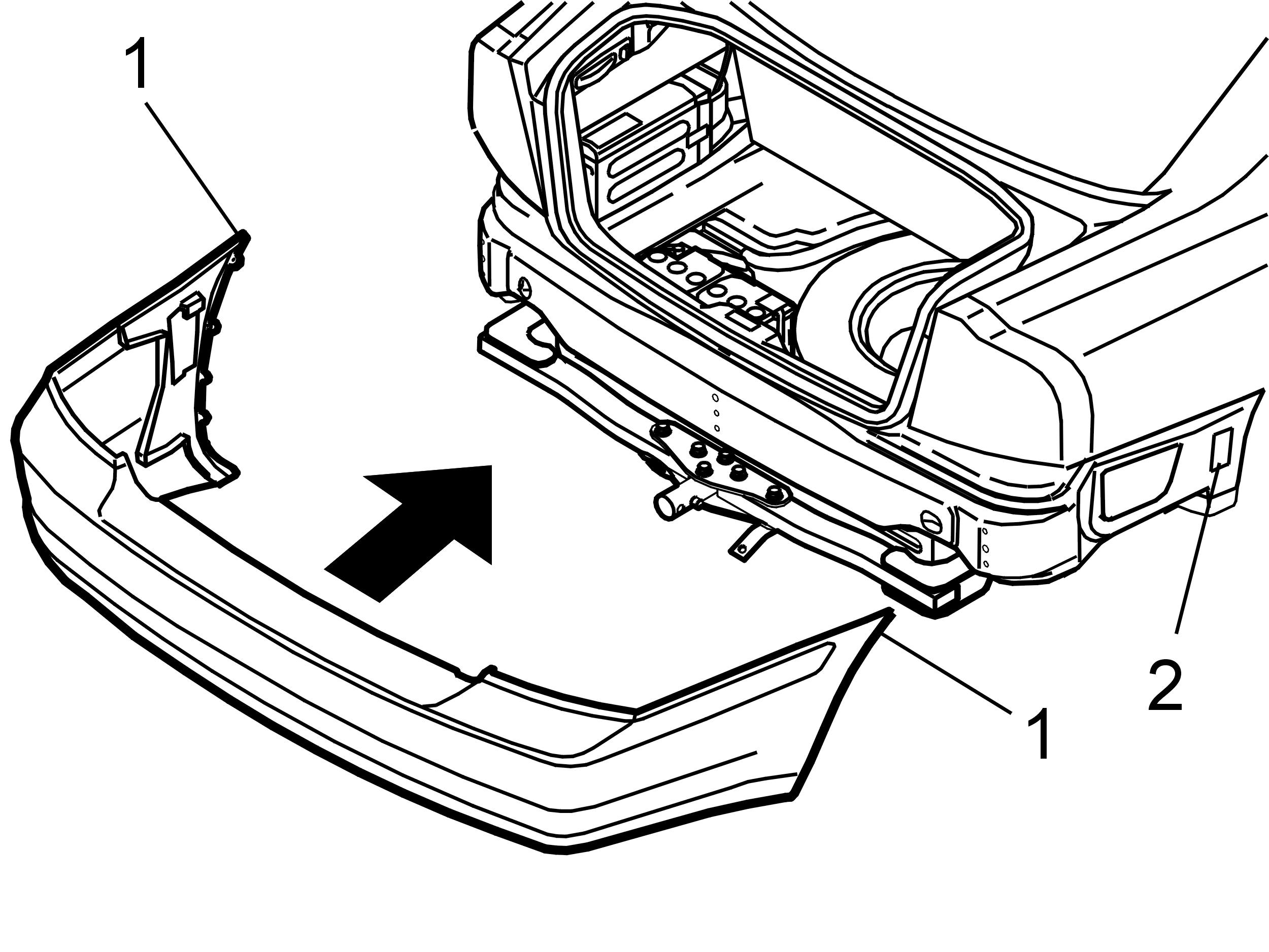

Бамперы

Примечание: Не повредите соединение антенны.

Выровняйте концевые элементы (1) в направляющих (2).Запрессуйте на место.

Багажный отсек

Установите гайки (1). Затяните до18 Н·м.Установите резиновые уплотнения (1) на гайки.Подсоедините разъем антенны магнитолы с правой стороны.

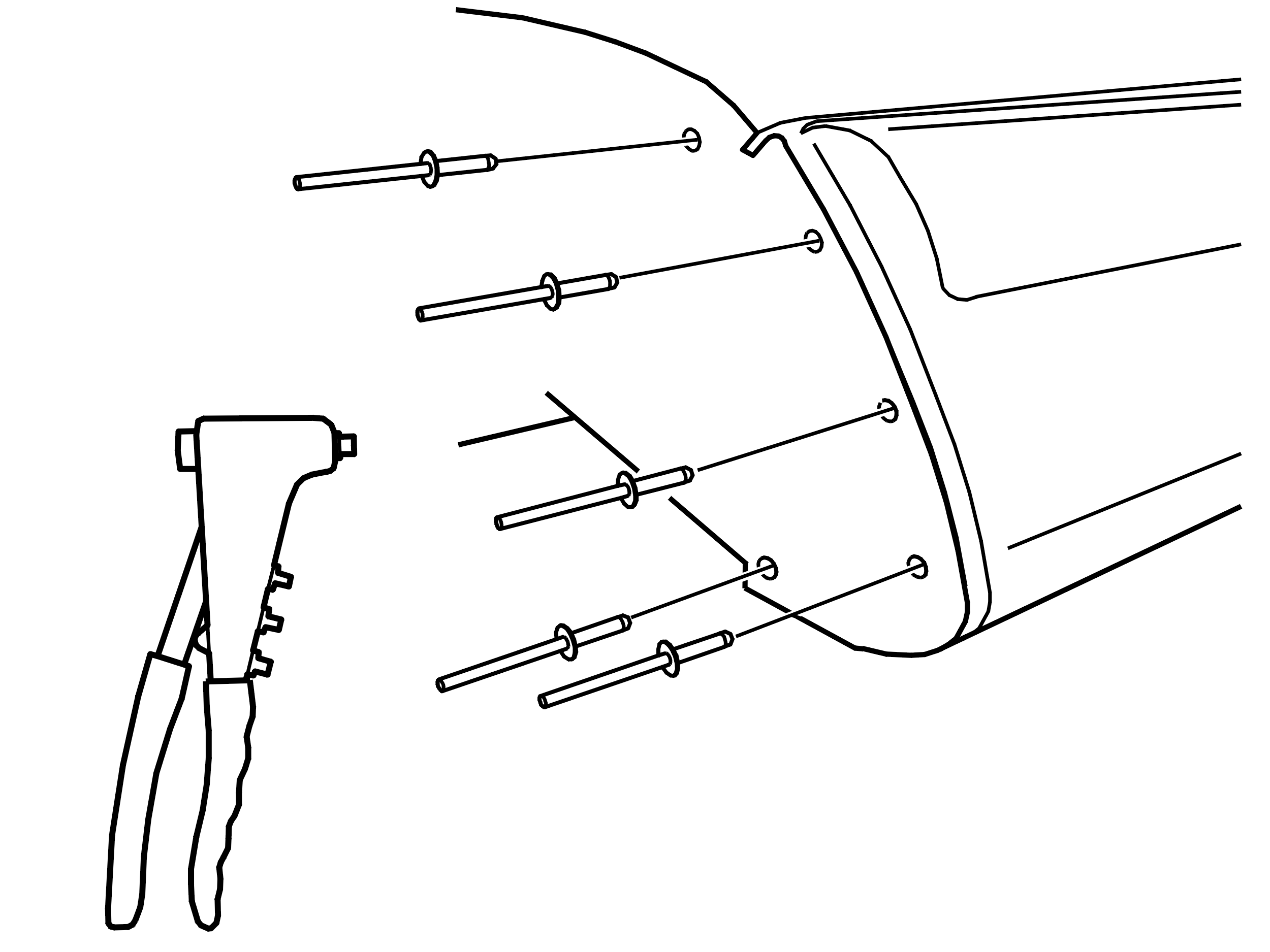

Облицовка крыла

Установите облицовку крыла в накладку бампера. Используйте заклепки.Установите колеса. Затяните до110 Н·м.

Установка панелей в багажном отсеке

Установите панель задней поперечной балки.Подсоедините проводку к боковым фонарям.Привинтите панель на место.Отогните панель обратно на место с левой и правой стороны.Закрепите зажимы и зафиксируйте панели в нужном месте.Отведите ковровое покрытие багажного отсека назад на место.
