Бампер, задний, замена (2004, 2005)

Примечание: Не забудьте покрасить оболочку бампера перед заменой.

Снятие багажного отсека

Отогните вперед заднюю секцию коврового покрытия (1) в багажном отсеке.Поверните зажим (2).Снимите 4 зажима левой и правой панели.Отогните панели вперед по направлению к центру.Снимите крышку (3). Выверните винты.Возьмитесь за внешние края панели. Потяните панель внутрь по направлению к центру так, чтобы зажимы на боках освободились.Отсоедините разъемы (6) боковых фонарей.Снимите панель, потянув ее прямо вверх так, чтобы зажимы освободились от задней поперечной балки.

Снятие крепления бампера

Снимите:

• разъем (2)
• антенну.

Поднимите фиксатор разъема. Осторожно потяните.Снимите резиновые уплотнения (1). Снимите гайки (1).

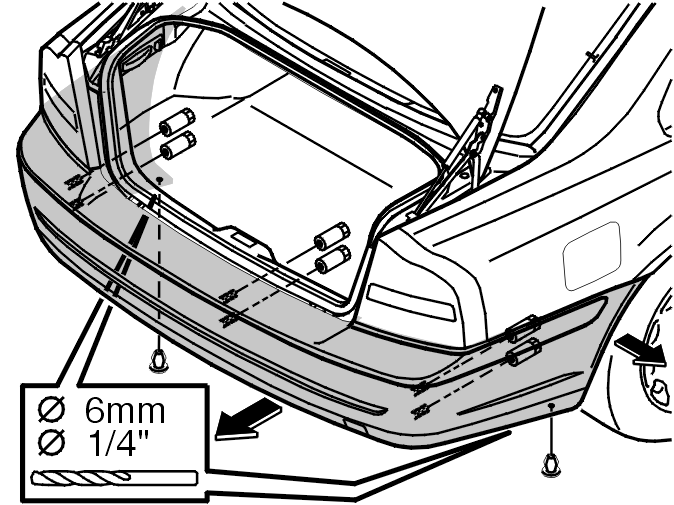

Высверлите заклепки на нижней стороне. См.Снятие заклепок.

Снятие заднего бампера

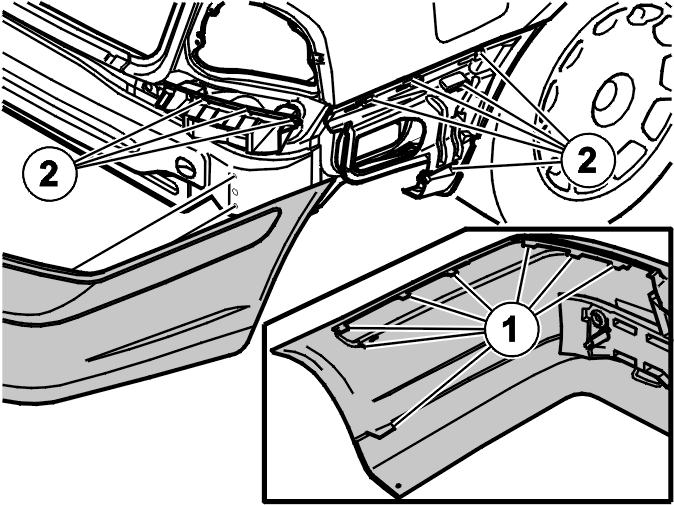

Потяните боковые стороны бампера наружу, так чтобы стопорные накладки (1) освободились от бокового кронштейна (2).Затем освободите стопорные накладки от заднего крепления (2), потянув прямо назад.Поместите бампер на подстилку, которая не повредит краску.

Замена накладки на заднем бампере

Примечание: Не повредите вывод антенны при разборке и сборке бампера.

Отсоедините 4 зажима (1) на внутренней стороне верхнего края бампера.

Снимите:

• 10 наружных стопорных накладок (2)
• 4 внутренние стопорные накладки (2)
• нижние стопорные накладки (3).

Замените оболочку.Переставьте компоненты.Соберите бампер.

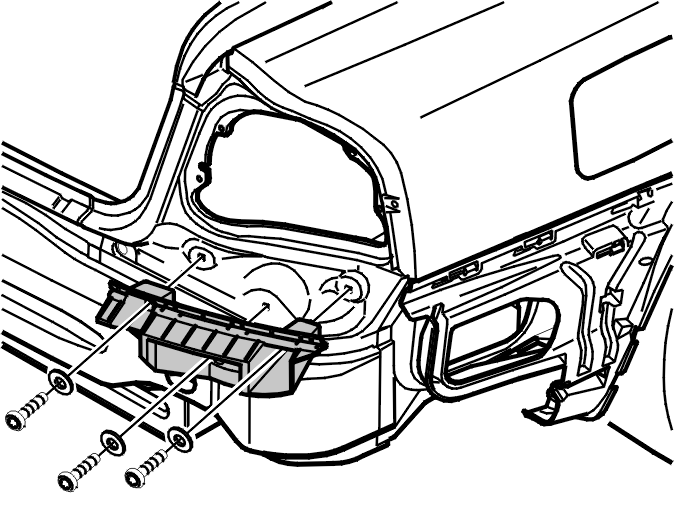

Замена заднего углового кронштейна

Выверните 3 винта.Замените кронштейн.Установите винты.

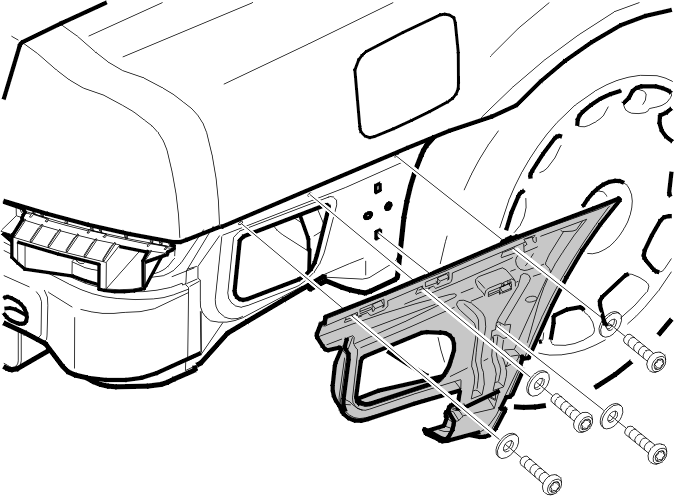

Замена заднего бокового кронштейна

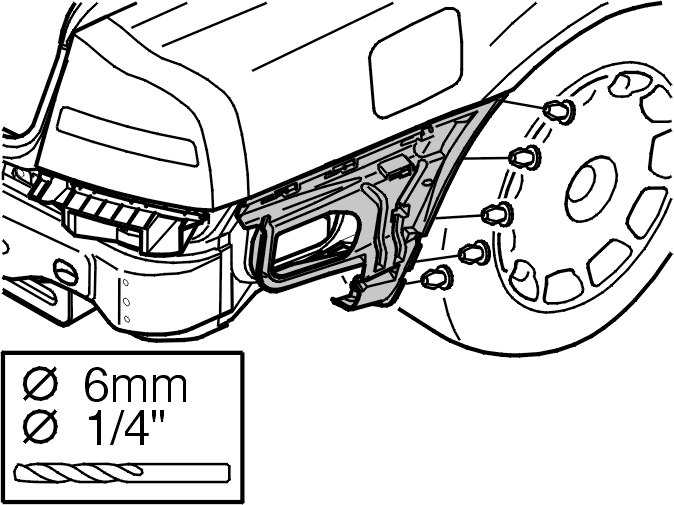

Высверлите заклепки между кронштейном и облицовкой крыла. См.Снятие заклепок.

Выверните 4 винта.Замените кронштейн.Установите винты.

Установка заднего бампера

Примечание: Не повредите соединение антенны.

Подведите бампер к задним креплениям и вожмите на место.Затем вожмите боковые стороны бампера в боковые кронштейны.Установите 2 заклепки на нижней стороне оболочки.

Установка багажного отсека

Установите:

• гайки (1). Затяните до 18 Н·м
• резиновые уплотнения (1) на гайки.

Подсоедините разъем антенны магнитолы с правой стороны.

Установка панелей багажного отсека

Установите панель задней поперечной балки.Подсоедините проводку к боковым фонарям.Привинтите панель на место.Отведите назад боковую панель на правой и левой сторонах.Закрепите зажимы и зафиксируйте панели в нужном месте.Отведите ковровое покрытие багажного отсека назад на место.
