Бампер, задний, замена (2004)

Снятие заднего бампера

Снимите:

• люк пола
• аккумулятор. См.Аккумулятор, замена
• крышку и звукоизоляцию справа
• низкочастотный громкоговоритель, если применимо.

Отведите звукоизоляцию вверх, там где она закрывает четыре отверстия.Выверните 4 винта.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Отсоедините разъем от антенного усилителя или выверните винт (3).Снимите кронштейн.

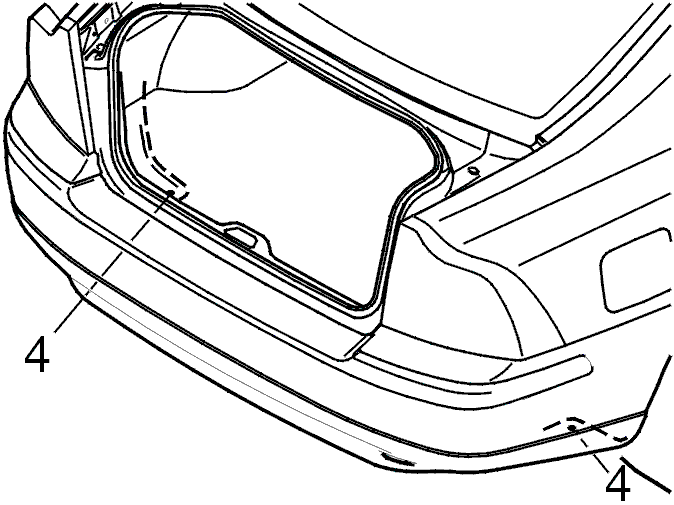

Снимите заклепки (4), по 1 с каждой стороны. См.Снятие заклепок.

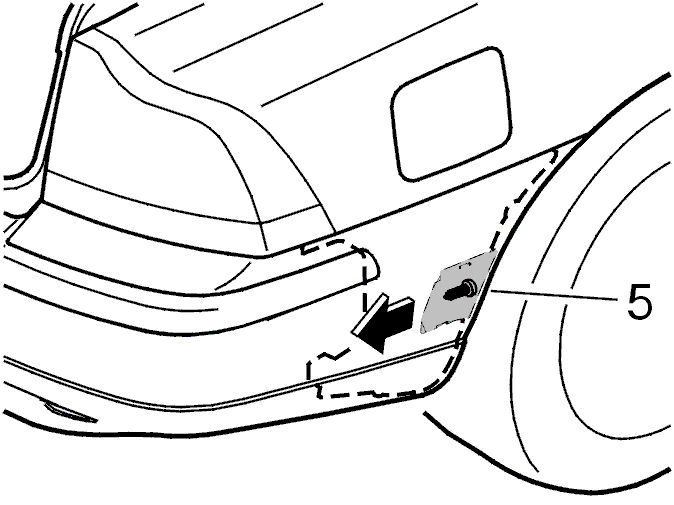

Ослабьте винты (5), по 1 на каждой стороне, оставив каждый винт закрученным на 3 витка резьбы.Прижмите винты назад так, чтобы скользящее крепление отсоединилось от оболочки бампера.Нажмите на винт так, чтобы вышла головка винта.

Потяните бампер назад, одновременно оттягивая обе стороны наружу, так чтобы края освободились от скользящего крепления.

Подсказка: Эту операцию легче выполнять вдвоем.

Установка заднего бампера

Примечание: Моменты затяжки см. в.

Выровняйте выступы (6) на бампере в каналах (7) на скользящем креплении.Нажмите в верхней части, чтобы выступы закрепились.

Подсказка: Эту операцию легче выполнять вдвоем.

Затяните винты скользящих креплений на обеих сторонах.

Примечание: Замените заклепки (4) пружинными гайками и винтами.

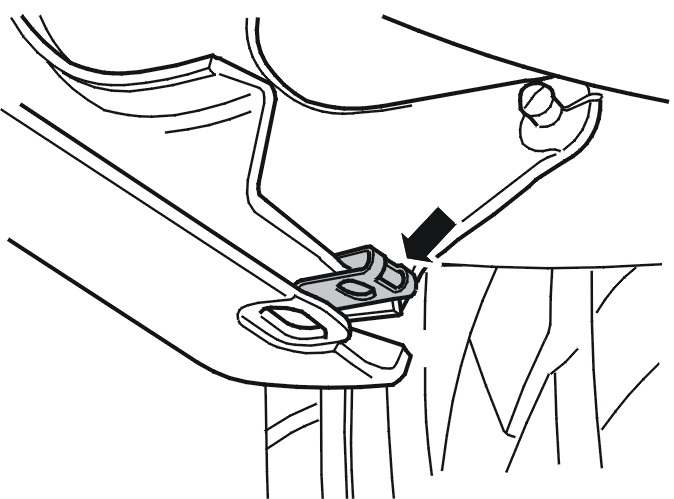

Установите 1 пружинную гайку с каждой стороны.

Установите:

• винты, по 1 с каждой стороны. Затяните
• разъем антенного усилители или винт кронштейна
• 4 гайки M8. Затяните.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Установите:

• звукоизоляцию
• низкочастотный громкоговоритель, если применимо
• крышку и звукоизоляцию справа
• аккумулятор. См.Аккумулятор, замена
• люк пола.
