Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка
Снимите:
- наружные задние сиденья. См.Обивка, подушка сиденья, наружное (второй ряд), замена
- центральные задние сиденья. См.Обивка, подушка сиденья, центральное (второй ряд), замена.

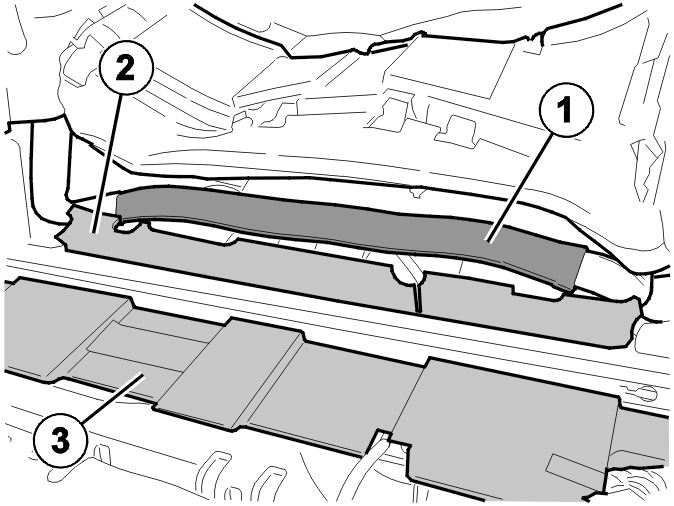

Отведите назад ковровое покрытие (1).
Снимите:
- изоляционный блок (2)
- изоляционный блок (3).
Применимо только при замене датчика на левой стороне

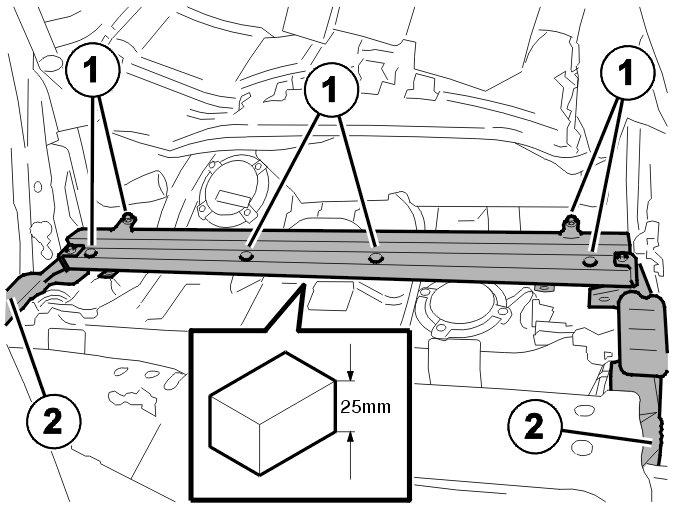

Снимите:
- 8 винтов рамы сиденья (1)
- 8 винтов рамы сиденья (2).
Поднимите задний край рамы сиденья приблизительно на 25 мм. Расположите блок (3) между рамой и туннелем трансмиссии.

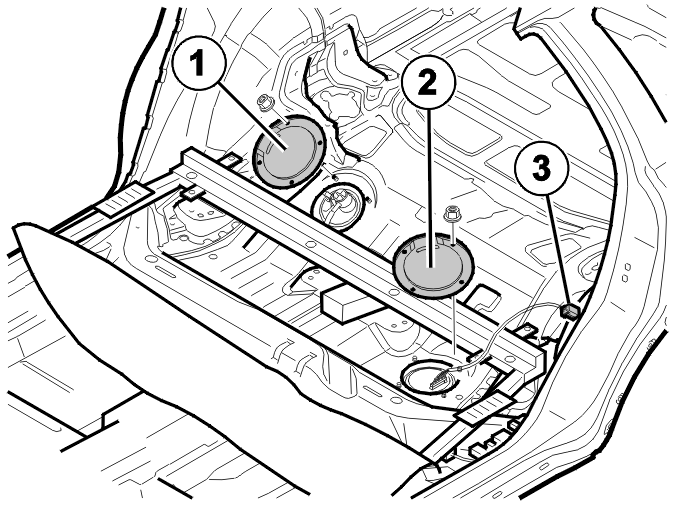

Снятие крышки над датчиком уровня
Снимите крышку (1), чтобы заменить правый датчик, и (2), чтобы заменить левый датчик.
Снятие датчика
Отсоедините разъем соответствующего датчика.Привяжите секцию кабеля или проводки к разъему. Потяните жгут проводов снизу между баком и кузовом.Отсоедините жгут проводов от бака.Снимите кабель/проводку c разъема.
Примечание: Перед снятием очистите продувкой сжатым воздухом поверхность вокруг датчика.
Снимите винты крепления датчика. Вытяните датчик.Отсоедините жгут проводов от зажимов на тормозном шланге.Снимите жгут проводов и датчик.
Установка датчика
Очистите поверхность вокруг места установки датчика, чтобы после установки датчик был правильно расположен относительно импульсного колеса. Используйте мягкую щетку.
Установите:
- датчик колеса (10 Н·м)
- проводку датчика колеса в зажим на тормозном шланге и на баке.
Прикрепите новый разъем к незакрепленному кабелю/проводке.Потяните разъем датчика вверх между топливным баком и кузовом.Отсоедините кабель / проводку от разъема.
Установите крышку над датчиком уровня. Затяните гайки.Подсоедините проводку и разъемы.
Применимо только при замене левого датчика
Снимите блок из-под рамы сиденья.
Установите:
- 8 винтов рамы сиденья. Затяните до50 Н·м
- 2 винта рамы сиденья. Затяните до24 Н·м.
Завершение
Сложите ковровое покрытие пола.
Установите:
- центральное заднее сиденье. См.Обивка, подушка спинки сиденья, центральное (второй ряд), замена
- наружное заднее сиденье. См.Обивка, подушка спинки сиденья, наружная (второй ряд).
Установите колеса. См.Установка колес.
Функциональная проверка
Проверьте функционирование. См.Датчик колеса, передний, замена.
