Датчик колеса, передний, замена (2)

Поднимите автомобиль. Снимите передние колеса.

Датчик ABS, передний, замена

Очистите место установки датчика мягкой щеткой. Очистите сжатым воздухом.

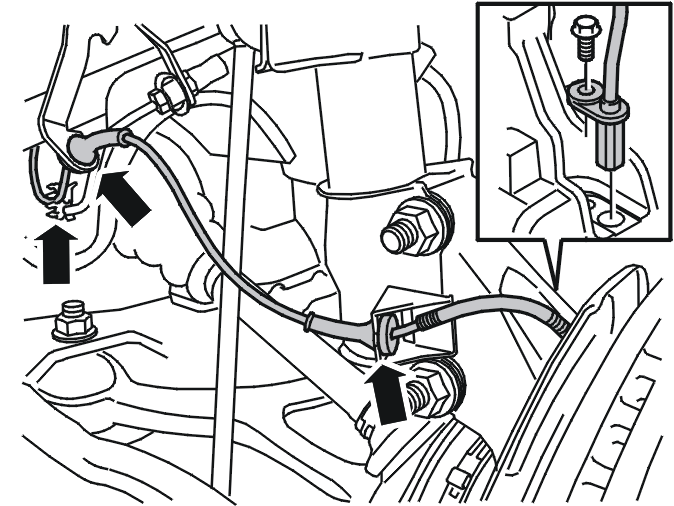

Снимите:

• винт датчика
• кабель с кронштейнов и зажима.

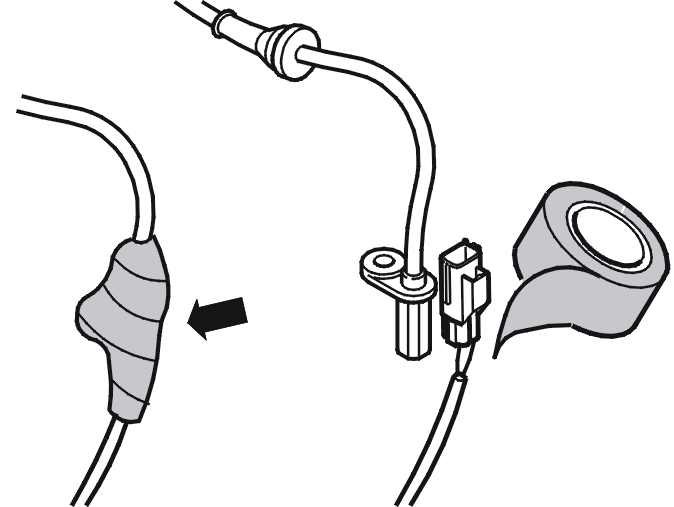

Прикрепите лентой разъем нового датчика к старому датчику.Опустите автомобиль.

Примечание: Работа должна выполняться на обеих сторонах, если в заголовке не указано иначе.

Снятие кабельного канала, правая сторона

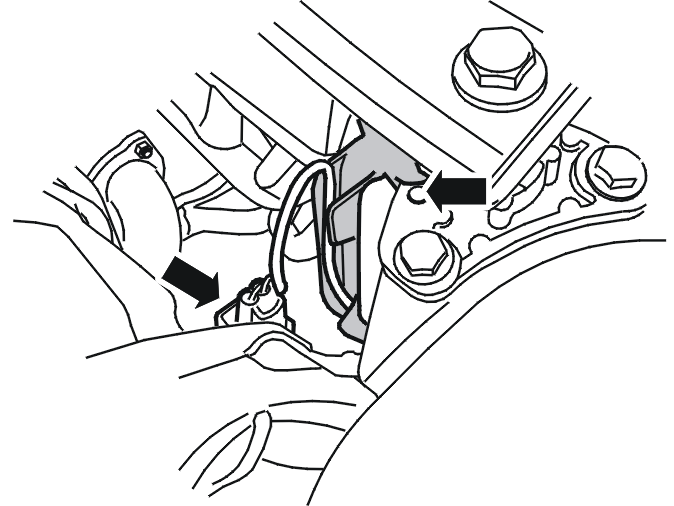

Отсоедините разъем датчика.Отсоедините кабельный канал от кронштейна реактивной тяги, осторожно поддев.

Замена кабеля датчика, правая сторона

Потяните вверх датчик вместе с кабельным каналом, так чтобы можно было подсоединить новый разъем датчика.

Снимите:

• ленту. Подсоедините разъем
• старый кабель датчика с кабельного канала.

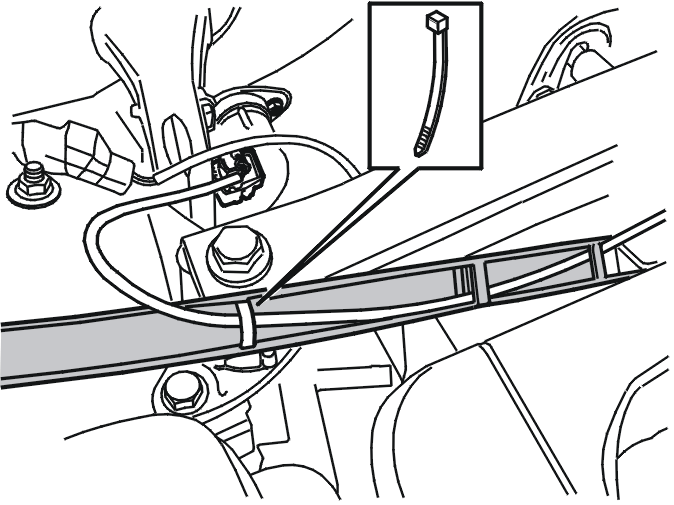

Установите:

• новый кабель датчика в кабельном канале. Используйте новый ленточный хомут
• кабельный канал на кронштейне реактивной тяги.

Снятие корпуса воздухоочистителя, левая сторона

Снимите корпус воздухоочистителя.

Снимите:

• 2 винта (1)
• впускной шланг
• зажим для шланга (2)
• разъем (3)
• ленточный хомут кабеля.

Снимите клапан управления турбонагнетателя с корпуса воздухоочистителя

Снимите:

• пластмассовую гайку на стороне надколесной дуги
• корпус воздухоочистителя.

Замена кабеля датчика, левая сторона

Просуньте ладонь под блок предохранителей. Отсоедините кабель от зажимов на тросе тормоза.Потяните датчик вверх, пока разъем нового кабеля не выйдет вверх.Снимите ленту и подсоедините разъем.Установите кабель в зажимах на тросе тормоза.

Осторожно: Желтые отметки на кабелях должны быть в зажиме.

Поднимите автомобиль.

Установка датчика и кабеля

Установите:

• кабель в зажиме и кронштейнах
• датчик в шпинделе колеса. Затяните. См.:Момент затяжки.

Установка колеса

Установите колеса. См.:Установка колес.

Установка корпуса воздухоочистителя

Установите корпус воздухоочистителя. Убедитесь, что шланги не зажаты под корпусом воздухоочистителя.

Установите:

• пластмассовую гайку на стороне надколесной дуги
• впускной шланг при помощи зажима для шланга (2)
• разъем (3)
• кабель при помощи новой кабельной стяжки на корпусе воздухоочистителя
• клапан управления турбонагнетателя на корпус воздухоочистителя
• впускной шланг, используя 2 винта (1).

Проверка функционирования после замены

Считайте все коды неисправности.Сотрите коды неисправности.Зажигание выкл.Запустите двигатель. Убедитесь, что лампа предупреждения стоп-сигнала не загорается. Если лампа предупреждения стоп-сигнала загорается, на автомобиле нельзя ехать.

Дорожное испытание

Выполните дорожное испытание автомобиля. См.:Формуляр дорожного испытания (ABS), описание.
