Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 940 SE | B230FT | 1991 |
| 960 | — | 1991–1996 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Данный агрегат разработан специально для
автомобилей Volvo. Различные установки органов управления
агрегата позволяют использовать его для всех
автомобилей
с хладагентом R134a в системе кондиционирования.
Агрегат RHS 850 служит для откачки, очистки и
регенерации максимального количества хладагента,
которое может находиться в системе автомобиля. Его
можно
также использовать
для вакуумирования, проверки и заправки системы
кондиционирования.
Агрегаты, выпущенные после января 1993 года, можно
доработать под стандарты SAE. Процедура доработки описана
в Доработка агрегата RHS 850 под стандарт SAE.
См. в Поиск утечек/подготовка к опорожнению системы кондиционировани я с помощью RHS 850 описание использования агрегата RHS 850.
Агрегат рассчитан на электропитание от
однофазного заземленного источника 220 В/50 Гц.
Примечание: Поскольку законодательные нормы и инструкции,
касающиеся обращения с хладагентом отличаются в
разных странах, важно руководствоваться положениями,
принятыми в стране, где осуществляется
эксплуатация агрегата.
Осторожно: Перед началом работ прочитайте и примите к
сведению раздел "Меры предосторожности при работах на
системе кондиционирования" на стр. 185. Также прочитайте
раздел "Общая информация
о ремонте и замене компонентов системы
кондиционирования" на стр. 186-187.
Меры предосторожности при работах с хладагентомОбщая информация о ремонте и замене компонентов системы кондици онирования
Компоненты RHS 850
| 1. Выключатель электропитания |
|---|
| 2. Переключатель |
| 4. Индикаторная лампа "RECOVERY" (РЕГЕНЕРАЦИЯ) |
| 6. Индикаторная лампа "VACUUM CHECK" (ВАКУУМНАЯ ПРОВЕРКА) |
| 7. Кран |
| 8. Кран |
| 9. Штуцер высокого давления |
| 10. Шланг (синий) |
| 11. Переключатель |
| 13. Мерное стекло |
| 14. Манометр низкого давления |
| 15. Дренажный кран |
| 16. Вакуумметр |
| 17. Манометр высокого давления |
| 18. Уровень масла, компрессор |
| 19. Уровень масла, вакуумный насос |

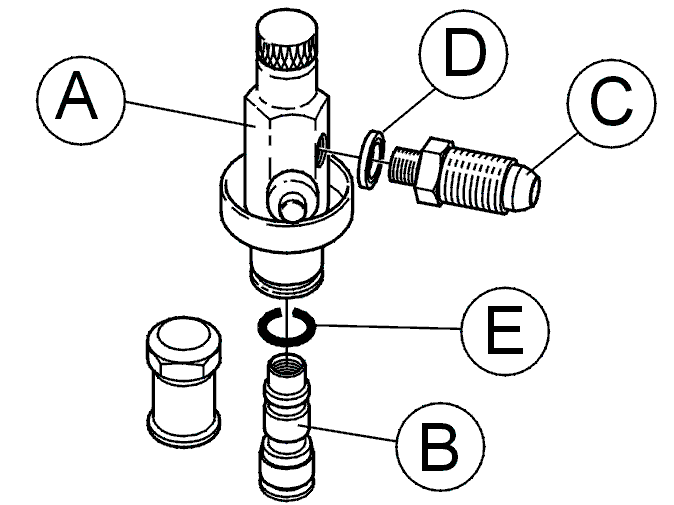

Фитинги SAE для RHS 850
С 1993 года в автомобилях используется новый
сервисный клапан SAE. Поэтому агрегат RHS 850 был оснащен новым
клапаном (А), номер детали 9512065-5, применяемым
для автомобилей, в которых сервисный клапан (В) системы
кондиционирования воздуха оборудован быстросъемной
муфтой (см. рисунок). Штуцеры более ранней конструкции (С)
снабжены 3/8" наружной
резьбой.Штуцеры более поздней конструкции снабжены M14x1,5
внутренней резьбой. См. позицию 8 согласно Доработка агрегата RHS 850 под стандарт SAE.
Примечание: Штуцер (С) (с уплотнением D) и уплотнительное кольцо
(Е) для установки внутри клапана (А) поставляются в
качестве запасных частей согласно таблице ниже.
Детали и расходные материалы (с номерами детали)
для RHS 850
| Клапан SAE, (А) на рисунке на Фитинги SAE для RHS 850. См. также Установка фитингов SAE для RHS 850 и Агрегат RHS 650 для откачки и регенерации хладагента | 9512065-5 |
|---|---|
| Уплотнение (внутреннее) для 9512065-5, (Е) на рисунке на Фитинги SAE для RHS 850 | 9512066-7 |
| Штуцер (вкл. уплотнение) с резьбой 3/8" для 951 20 65-5, C и D на рисунке на Фитинги SAE для RHS 850 | 9512067-9 |
| Шланг низкого давления (синий) | 9511017-7 |
| Шланг высокого давления (красный) | 9511016-9 |
| Масло для вакуумного насоса, 0,25 л | 9511008-6 |
| Масло PAG для компрессора в агрегате RHS 850, 0,25 л | 9511009-4 |
| Данные о масле PAG для компрессоров в системе кондиционирования см. в Опорожнение системы кондиционирования с помощью RHS 850 | |
| Кислотный фильтр | 9511010-2 ** |
| Уплотнительные кольца для фильтра осушителя (комплект) | 9511011-0 * |
| Нейлоновые кольца для фильтра осушителя (комплект) | 9511012-8 * |
| Шприц для заливки масла | 9511013-6 |
| Влагопоглотитель для фильтра | 9511014-4 * |
Примечание: Необходимое техническое обслуживание:
* 75 часов: влагопоглотитель для фильтра и
уплотнительные/нейлоновые кольца для фильтра
осушителя (см. таймер).
** 100 часов: замена кислотного фильтра.
Обязательно используйте запасные части,
помеченные * или ****
