Агрегат RHS 650 для откачки и регенерации хладагента

Агрегат RHS 650 разработан корпорацией Volvo с целью
удовлетворения новейших требований
законодательства и для более рационального
обращения с хладагентом
R134a. Агрегат служит для откачки, очистки и регенерации
хладагента. Его можно также использовать для проверки
герметичности (вакуумирования) и заправки системы
кондиционирования воздуха. Различные установки
органов управления агрегата позволяют использовать
агрегат для всех автомобилях с R134a в системе
кондиционирования.

Этот хладагент можно использовать только в тех
системах, для которых он предназначен (см. заводскую
табличку в моторном отсеке). Нельзя смешивать
хладагент R134a с хладагентами
других типов, а также использовать его в системах
кондиционирования, для которых указаны другие
хладагенты, поскольку в этом случае возможен выход из
строя компрессора.

Примечание: Поскольку законодательные нормы и инструкции,
касающиеся обращения с хладагентом отличаются в
разных странах, важно руководствоваться положениями,
принятыми в стране, где осуществляется эксплуатация
агрегата.

Осторожно: Перед началом работ: Прочитайте и примите к
сведению Меры предосторожности при работах с хладагентом. Также прочитайте Общая информация о ремонте и замене компонентов системы кондици онирования.

Агрегат RHS 650 для откачки и регенерации
хладагента

Ниже приводится более подробное описание
различных компонентов агрегата.Агрегат RHS 650 служит для регенерации
максимального количества хладагента, которое может
находиться в системе кондиционирования автомобиля.Агрегат рассчитан на электропитание от
однофазного заземленного источника 220 В/50 Гц.Для обеспечения безопасной и бесперебойной
работы:Проверяйте масло, фильтр и т.п., как описано в
Руководстве по эксплуатации агрегата. Если накануне
использования агрегата в его накопителе имеется
хладагент,
необходимо поступить следующим образом: Отметьте
уровень хладагента с помощью резинового кольца
вокруг мерного стекла в передней части агрегата. Если на
следующий день уровень хладагента
падает или становится невидимым, необходимо связаться
с сервисной службой изготовителя.В комплект, поставляемый с агрегатом, входят:

• 1 шприц для заливки масла
• 1 шланг высокого давления (красный)
• 1 шланг низкого давления (синий)
• 1 шланг для внешнего газового баллона (желтый)
• 1 резервуар для регенерированного масла
• 1 соединительный фитинг для автомобиля (синий, низкого давления)
• 1 соединительный фитинг для автомобиля (красный, высокого давления)
• 1 фитинг для опорожнения фильтра (используется при замене фильтра)
• Руководство по эксплуатации
• Краткое руководство

*, Чтобы хладагент мог перетекать из системы
автомобиля или отдельного газового баллона в агрегат RHS 650
и для осуществления вакуумирования необходимо
подсоединить
шланг (красный или синий) к контуру низкого давления.****, При подсоединении шланга (красного или
синего) к контуру высокого давления можно выполнять
вышеуказанные операции, а также осуществлять
заполнение из агрегата
RHS 650 системы автомобиля или отдельного газового баллона.
Поэтому, например, при опорожнении и вакуумировании
системы кондиционирования автомобиля можно
использовать как контур низкого давления, так
и контур высокого давления.

Примечание: При замене фильтра необходимо следовать
руководству по эксплуатации (поставляемому с агрегатом).
Следует сделать запись о замене фильтра на задней
части агрегата.

Номера деталей и расходных материалов для RHS 650

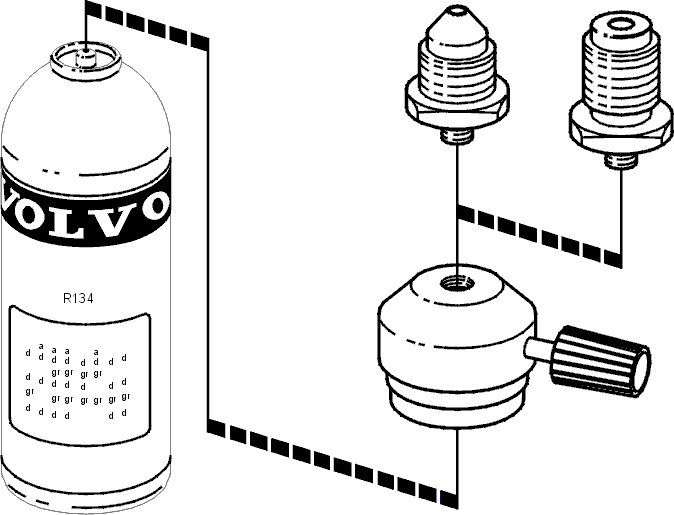

Заправочный клапан

• Номер детали 9511003-7 (в комплекте с двумя насадками). Подходит для RHS 850 (номер детали 951 1000) и RHS 650 (номер детали 951 2310).
• Номер детали 9511019-3. Штуцер В (SAE) - отдельно.

Принадлежности

• Шприц для заливки масла (для компрессора в автомобиле).
• Номер детали 9512313-9. Инструкция прилагается.

• Нуждается в техническом обслуживании с
  интервалом 75 часов.

** Нуждается в техническом обслуживании с
интервалом 150 часов.

Интервал технического обслуживания (см.
индикатор)

• Через 75 часов: Замените кислотный фильтр и фильтр осушителя вместе с уплотнениями.
• Через 150 часов: Также замените масло в вакуумном насосе, номер детали 9511008-6
• Также см. руководство по эксплуатации относительно проверок через 75 и 150 часов.

Сервисный клапан

• О доработке сервисного клапана 9512065-5 или 9511015-1 под новый стандарт см. в Доработка агрегата RHS 850 под стандарт SAE.

Хладагент R134a

• Номер детали 1161390-8
• Флакон 920 грамм

Примечание: Перед использованием RHS 650 необходимо
обязательно выполнить следующие проверки и
соблюдать нижеуказанные меры предосторожности:

Прочитайте и примите к сведению Меры предосторожности при работах с хладагентом перед началом
работ.

Внимание: Для проверки герметичности нельзя
использовать смесь R134a с воздухом, поскольку при
высоких температуре и давлении эта смесь взрывоопасна.

Осторожно: Обязательно надевайте защитные очки и
перчатки при работе с хладагентом. Его попадание в глаза
или на кожу может вызвать обморожение.

Проверьте:

• перед пуском проверьте уровень масла в компрессоре (23) и в вакуумном насосе (25). При необходимости долейте масла.
• отсутствие масла в агрегате, открыв сливной кран (18). Закройте кран, если масло отсутствует.
