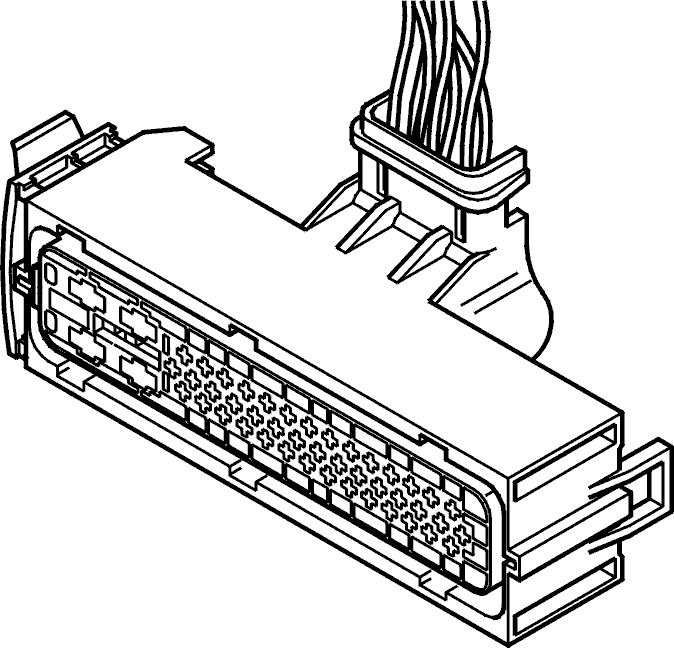

47-штырьковый разъем

Открытие доступа к разъему

• Оттяните фиксирующие защелки на разъеме.
• Отсоедините разъем от модуля управления.

• Осторожно: > При разделении никогда не тяните за кабели.

• Снимите крышку разъема.

Извлеките кабельный вывод, штырьковая часть

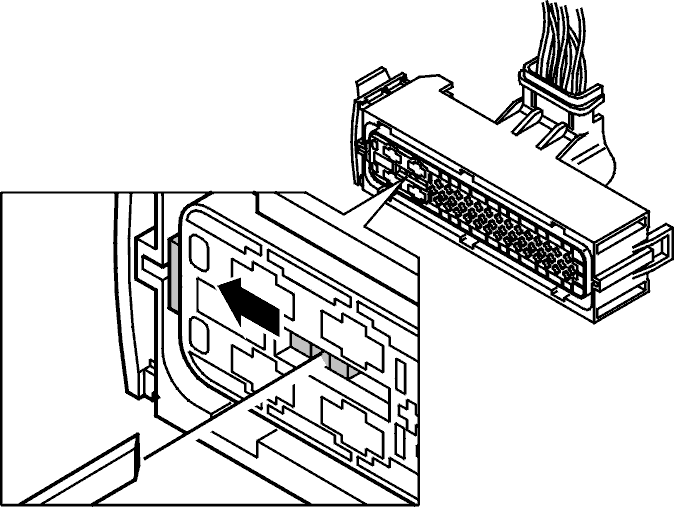

• Установите вторичный фиксатор в открытое положение.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

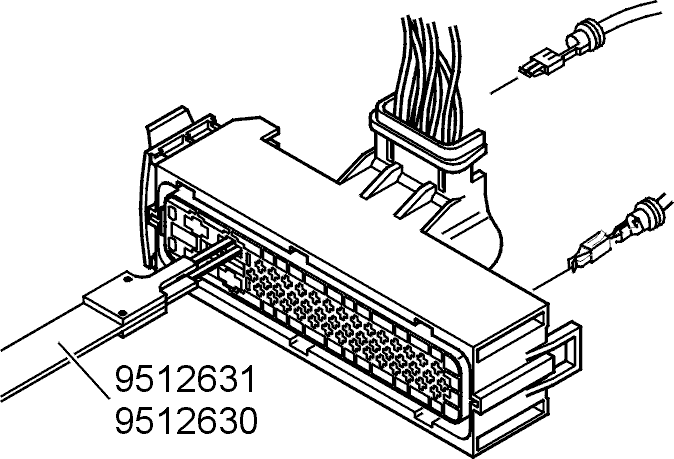

• Снимите кабельный вывод, см.Когда в отверстии полости имеется две канавки для извлечения.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: SVART)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN).

Обожмите новый кабельный вывод

• Зачистите кабель согласно главе Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 914 8104, 914 8135.

• Установите уплотнение одного провода на кабельный вывод согласно Уплотнения sws и заглушки.
• Обожмите кабельный вывод согласно Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.
• Проверьте уплотнение одного провода.

Снова соберите разъем

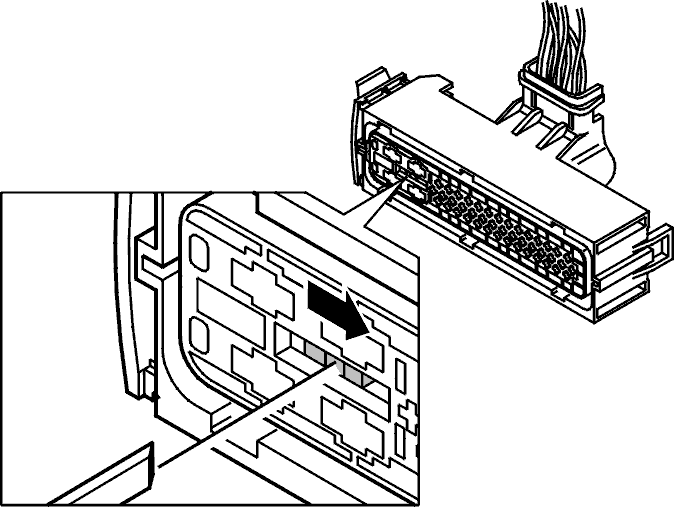

• Установите вторичный фиксатор в закрытое положение.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

• Проверьте ленточный хомут.
• Установите брызговик на разъем.
• Установите разъем на модуль управления.
