Жгут проводов, система управления, замена

Подготовка

Выключите зажигание.

Снимите корпус воздухоочистителя

См. Тормозная трубка главный цилиндр / блок ABS, замена

Подготовка к проверке жгута проводов
См. Соленоиды, система управления, замена

Проверьте жгут проводов

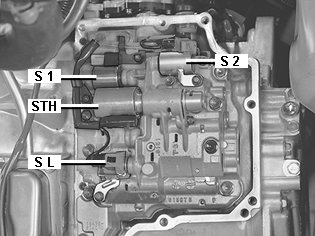

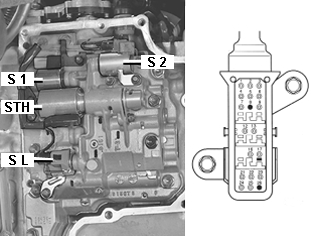

При помощи омметра измерьте сопротивление между разъемом коробки передач и концом соответствующего кабеля соленоида. Осторожно встряхните жгут во время измерений, чтобы обнаружить возможное нарушение контактов. Омметр должен показывать приблизительно 0 Ом.

Замените жгут проводов, если омметр показывает другое значение. См. ниже.

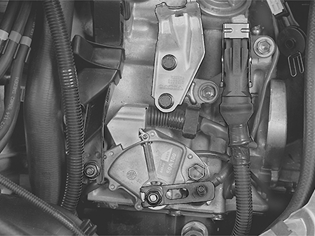

Снимите трос коробки передач с кронштейна и с рычага на коробке передач

См. Трос коробки передач, замена

Снимите держатель жгута проводов

Снимите:

• рычаг
• винт датчика выбранной передачи и держатель резиновой втулки жгута проводов.

Разъедините разъем

Снимите:

• винты разъема
• держатель резиновой втулки проводки коробки передач.

Снимите гнезда с корпуса разъема.Вставьте отвертку между корпусом и гнездом. Вдавите защелку. Одновременно выдвиньте гнезда из корпуса.

Снимите гнездо и жгут проводов

Снимите:

• гнездо проводки, подходящей к соленоидам (5-штырьковое гнездо)
• жгут проводов с системы управления / жгута проводов.

Установите жгут проводов

Установите новый жгут проводов с резиновой втулкой и уплотнительным кольцом. Подсоедините разъемы к соленоидам.

Установите держатель жгута проводов

Установите:

• держатель резиновой втулки жгута проводов
• винт держателя/датчика выбранной передачи. Затяните до 25 Н·м
• рычаг. Затяните до 16 Н·м.

Соберите разъем

Установите гнезда на разъем.Снова соберите разъем.Убедитесь, что резиновое уплотнение находится в нужном месте.Установите кабельные зажимы на жгуты проводов и резиновое уплотнение.

Подсоедините разъем к коробке передач

См. Датчик температуры, жидкость для коробки передач, замена

Установите трос коробки передач на коробку передач

См. Трос коробки передач, замена

Сборка системы управления

См. Соленоиды, система управления, замена

Установка подрамника и компонентов передней подвески

См. Соленоиды, система управления, замена
