Трос коробки передач, замена (1999, 2000)

Снимите корпус воздухоочистителя

Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите левое переднее колесо

Снимите центральную консоль

См.Замена рычага стояночного тормоза.

Снимите трос коробки передач с кронштейна и с рычага на коробке передач

Снимите:

• защелку на рычаге
• трос с кронштейна. Будьте осторожны, чтобы трос не потрескался и не порвался.

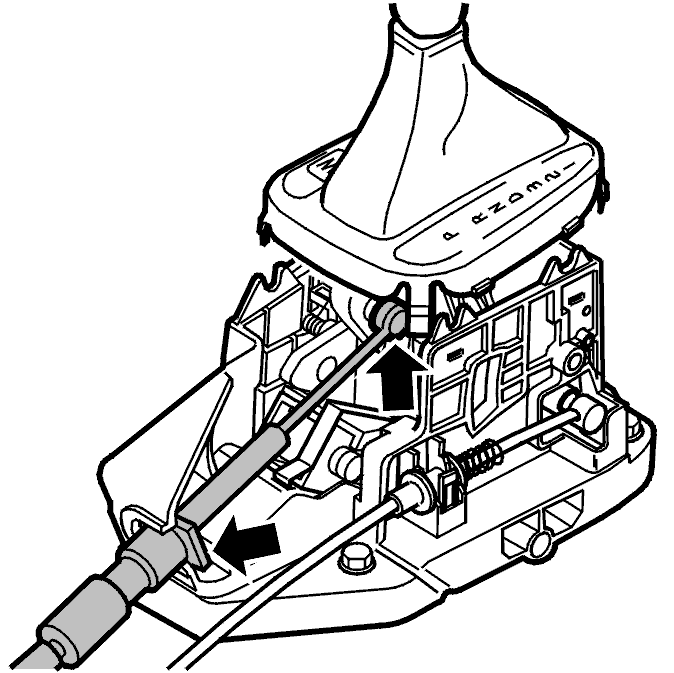

Отсоедините трос от узла переключателя передач

Снимите:

• защелку троса на переключателе передач
• трос с конца узла переключателя передач
• трос.

Снимите трос у теплоизоляционной перегородки

Снимите:

• две гайки уплотняющего кольца троса коробки передач у теплоизоляционной перегородки
• трос путем втягивания его в салон.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

Подготовка к установке

Согните толстый сварочный электрод (проволоку).

Примечание: При установке троса:Обеспечьте, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

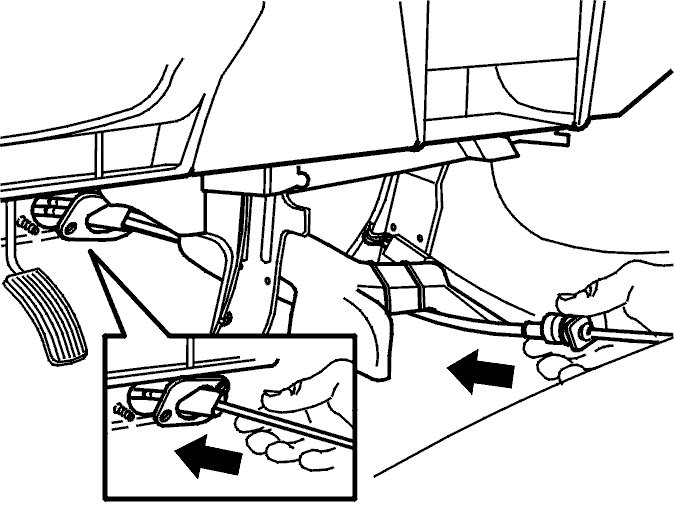

Проложите трос изнутри салона

Установите трос под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Примечание: Будьте крайне осторожны, прокладывая резиновый гофрированный чехол для троса через отверстие в теплоизоляционной перегородке. Трос не должен быть поврежден.

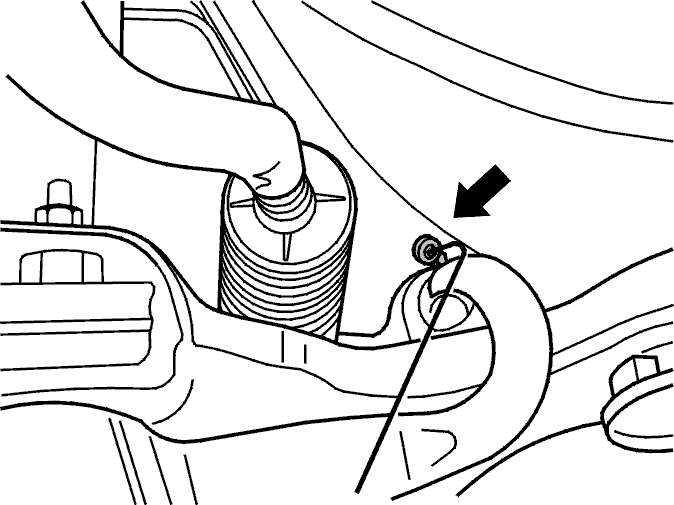

Просуньте небольшой отрезок троса через отверстие.

Подсказка: Попросите коллегу зацепить конец троса за сварочный электрод (проволоку).

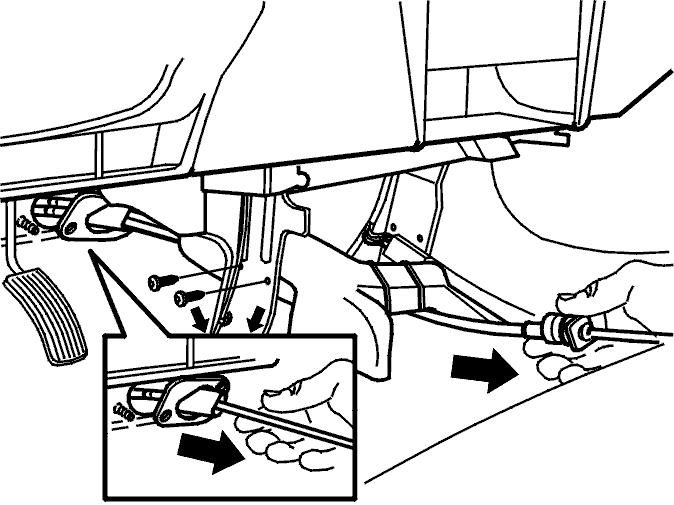

Установите резиновую втулку на болты
Установите гайки. Затяните до12 Н·м.

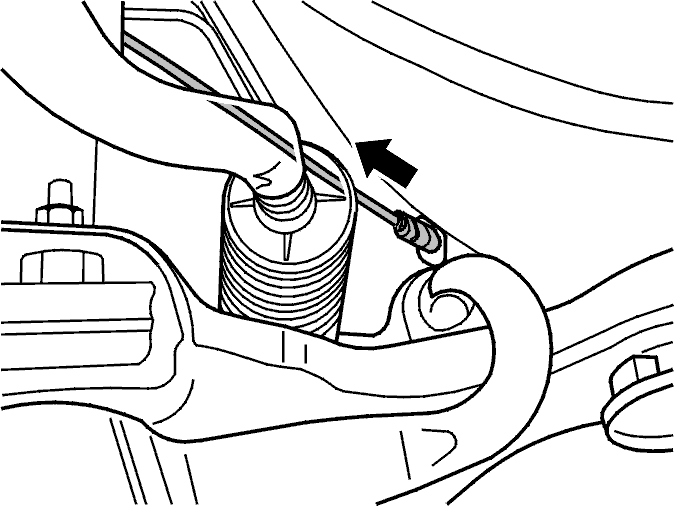

Подавайте трос изнутри

Потяните за сварочный электрод (проволоку), подавая трос изнутри.Трос должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.

Поместите трос за рулевым механизмом

Поместите трос за рулевым механизмом и над гидравлическими трубками.

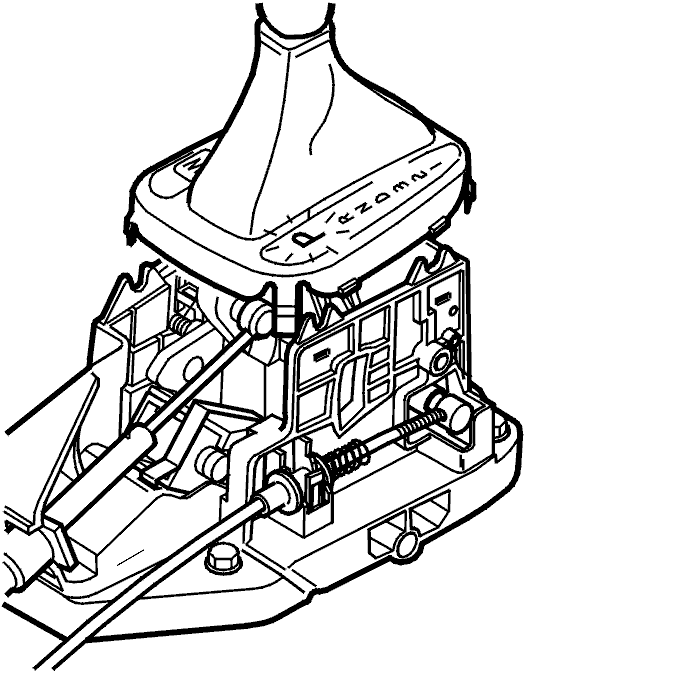

Установите трос на узел переключателя передач

Установите:

• трос на переключатель передач. Закрепите трос защелкой
• трос на конец узла переключателя передач.

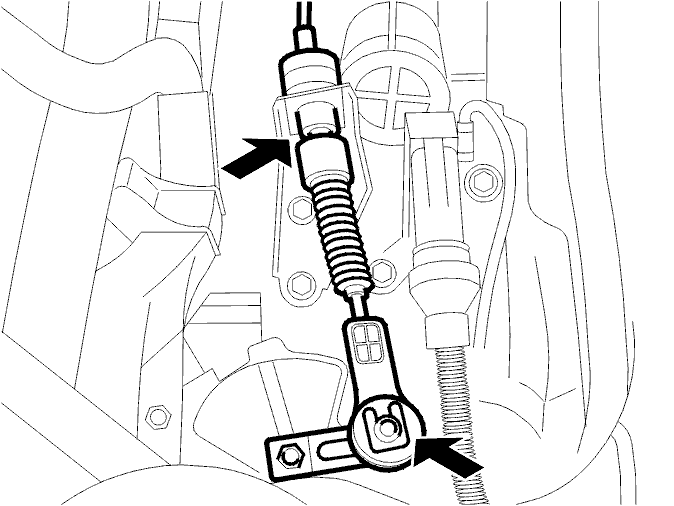

Установите трос коробки передач на коробку передач

Установите:

• трос коробки передач на кронштейн
• трос коробки передач на рычаг коробки передач с помощью стопорного зажима.

Убедитесь в том, что положения передач работают
Для любых регулировок троса, см. ниже (“ Подготовка к регулировке ” и “Отрегулируйте трос ”).

Подготовка к регулировке

Переведите переключатель передач в положение P.Переведите рычаг переключателя передач на коробке передач в положение P.Подтолкните автомобиль, пока не включится положение Р.

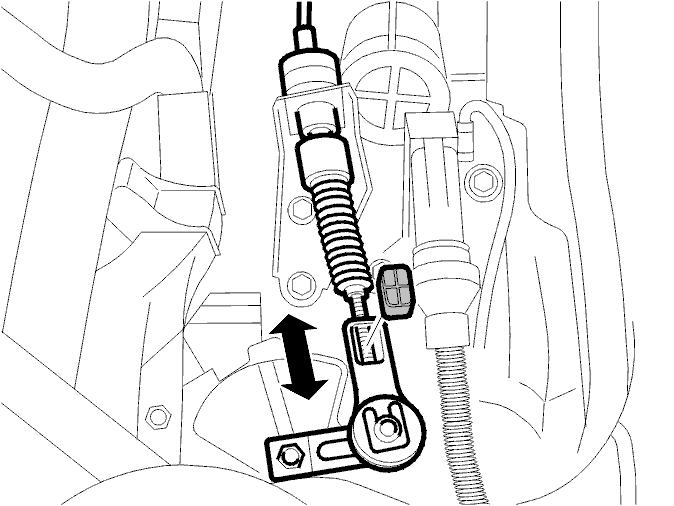

Отрегулируйте трос

Снимите замок регулятора троса: вытяните его прямо вверх из его крепления.Установите трос на рычаг с помощью фиксатора.Отрегулируйте трос в креплении путем сдвигания троса.Вдавите фиксатор на место в креплении по завершении регулировки.

После регулировки попробуйте разные положения передач
Установите корпус воздухоочистителя
Тормозная трубка главный цилиндр / блок ABS, замена.

Установите переднее колесо
Установка колес.

Установите центральную консоль
См.Замена рычага стояночного тормоза.
