Замок и ручка передней боковой двери

Снятие замка передней боковой двери

Снимите:

• панель двери согласно Панель, передняя боковая дверь
• узел замка согласно Электродвигатель централизованного запирания передней боковой двери.

Установка замка передней боковой двери

Установите:

• узел замка согласно Электродвигатель централизованного запирания передней боковой двери
• панель двери согласно Панель, передняя боковая дверь.

Снятие наружной ручки передней боковой двери

Снимите панель двери согласно Панель, передняя боковая дверь.Осторожно отогните облицовку панели внутрь.

Снимите:

• соединительные тяги ручки с зажима
• самоприклеивающуюся наклейку
• два винта (А) из ручки
• разъем. Снимите зажим с микропереключателя в двери.

Вдавите выступы. Снимите ручку и защитную крышку.

Снятие выключателя замка, дверь водителя

Снимите:

• зажим
• выключатель замка
• соединительную тягу.

Снятие цилиндра замка, дверь водителя

Вставьте ключ в замок двери.

Снимите:

• винт (А), кольцо (В) и рычаги (F и Е).

Примечание: Убедитесь, что пружина (D) не выскакивает.
- пружину (D)
- замок и ключ.

Снятие цилиндра замка, дверь пассажира

Вставьте ключ в замок двери.

Снимите:

• винт (А), кольцо (В) и рычаг (С).

Примечание: Убедитесь, что пружина (D) не выскакивает.
- пружину (D)
- замок и ключ.

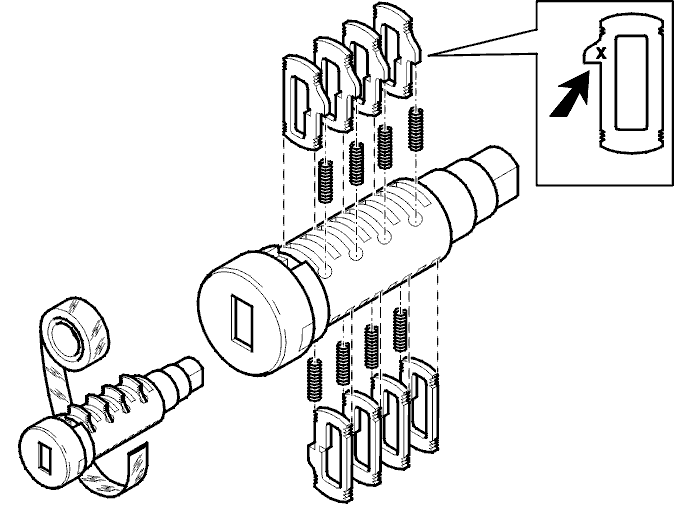

Ремонтный комплект для цилиндра замка двери

Примечание: Ремонтный комплект содержит необходимые материалы для всех замков с кодом ключа на наклейке.

Смажьте внутреннюю часть цилиндра замка смазкой номер 1161417.Выровняйте пружину в каждом отверстии на одной стороне цилиндра замка.С той же стороны установите в каждую прорезь пластину выступающей частью по направлению к пружине.Чтобы идентифицировать, см. Х на иллюстрации.Закрепите пластины отрезком ленты.Повторите описанную выше процедуру на другой стороне цилиндра замка.Закрепите все пластины при помощи ленты.Вставьте ключ. Снимите ленту.Убедитесь, что никакие пластины не высовываются из цилиндра замка.Если какие-то пластины высовываются, замените их.

Установка цилиндра замка, дверь водителя

Смажьте цилиндр замка смазкой номер 1161417. Установите ручку двери.Установите пружину (D). Убедитесь, что деталь закреплена.Установите рычаги (E и F). Установите кольцо (В). Установите винт (А).Проверьте работу замка двери.

Установка цилиндра замка, дверь пассажира

Смажьте цилиндр замка смазкой номер 1161417. Установите ручку двери.Установите пружину (D). Убедитесь, что деталь закреплена.Установите рычаг (C). Установите кольцо (В). Установите винт (А).Проверьте работу замка двери.

Установка выключателя замка, дверь водителя

Установите:

• соединительную тягу
• выключатель замка
• зажим.

Проверьте функционирование.

Установка наружной ручки передней боковой двери

Соберите наружную ручку двери и защитную крышку вращательным движением.Убедитесь, что движению тяг ничто не препятствует.

Установите:

• два винта (А).

Примечание: Используйте новые винты и герметик для резьбы номер 1161075.
- самоприклеивающуюся наклейку
- потяните соединительные тяги ручки вниз. Вдавите тяги в зажимы
- микропереключатель. Надежно вдавите разъем и зажимы в дверь.

Проверьте работу замка и ручки.Установите дренажный профиль согласно Дренажный профиль.Установите панель двери согласно Панель, передняя боковая дверь.
