Замените переднее сиденье в сборе

Подготовка

Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод от аккумулятора.

Снятие передних сидений

Снимите:

• крышку сбоку, вдавив запорную шпонку на верхнем крае. Потяните крышку вверх и вытяните ее
• крепление ремня безопасности (через отверстие боковой панели)
• боковую панель, оттолкните в сторону
• винт крепления (С) сбоку
• защитные крышки (А) (сдвиньте крышки вперед)Подвиньте сиденье назад
• 2 гайки (В) и сдвиньте сиденье вперед
• заднюю центральную консоль согласно Панели центральной консоли
• винты крепления (D) сзади с внутренней стороны
• Поверните сиденье вбок
• разъемы обогревателя, ремня безопасности, электропривода и SRS. См..

Сдвиньте сиденье так, чтобы подголовник был направлен к задней двери. Выньте сиденье через переднюю дверь.

Примечание: Не повредите компоненты.

Установка передних сидений

• Установите переднее сиденье через переднюю дверь. Подсоедините разъемы (особенно убедитесь в том, что разъем SRS правильно подсоединен. См.)
• Установите и затяните рукой обе передние гайки (В)
• Сдвиньте сиденье вперед
• Расположите сиденье. Установите задние винты (D). Затяните гайки и винты. Затяните до40 Н·м
• Установите защитные крышки.

Установите:

• заднюю центральную консоль согласно Панели центральной консоли
• крепление ремня безопасности. Затяните до48 Н·м
• крышку сбоку, вдавив ее на место на верхнем крае.

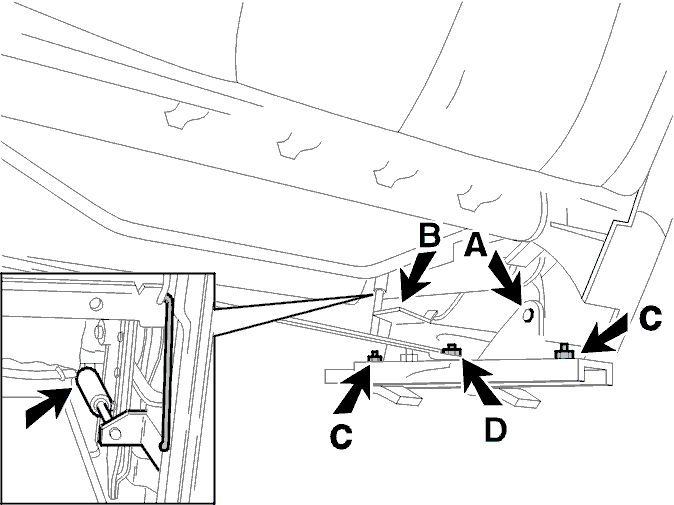

Снятие направляющих сиденья (не применимо к сиденьям с электроприводом)

• Снимите переднее сиденье, см.Снятие передних сидений
• Сожмите крепежный кронштейн и снимите его
• Снимите гайку (D) с раскоса сбоку для замены
• Для наружной направляющей, снимите боковую крышку. См.Спинка сиденья
• Для внутренней направляющей, снимите замок ремня безопасности
• Выверните передний винт (А)
• Выверните задний винт (В). Снимите направляющую (с газовой стойкой).

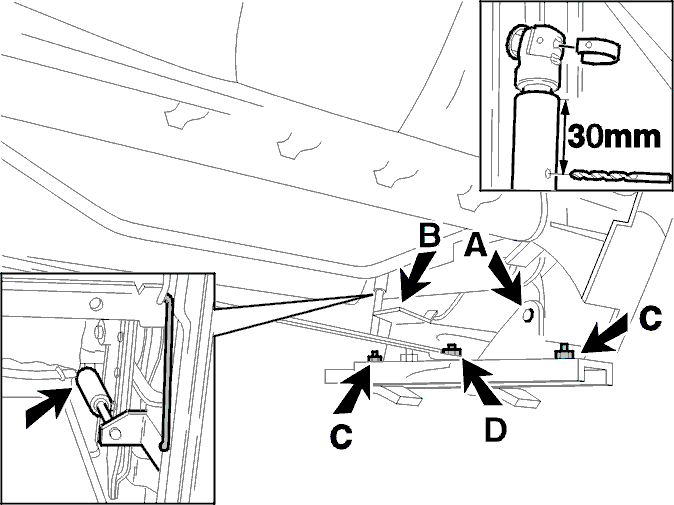

Примечание: При замене газовой стойки, следует выпустить газ (просверлите 4 мм отверстие, как показано на иллюстрации).

Установка направляющих сиденья (не применимо к сиденьям с электроприводом)

• Переставьте компоненты как требуется
• Установите сиденье в самое высокое положение
• Закрепите газовую стойку и расположите ее в раме
• Установите направляющую и расположите газовую стойку в креплении
• Установите задний винт (В) и затяните пальцами
• Подвиньте направляющую вперед. Установите передний винт (А). Затяните 2 винта. Затяните до15 Н·м
• Установите раскос. Затяните гайку (D). Затяните до20 Н·м
• Установите крепежный кронштейн (сожмите его).

Примечание: Для внутренних направляющих:Установите замок ремня безопасности. Затяните до48 Н·м.
- Для наружных направляющих: установите боковую крышку. См.Спинка сиденья
- Установите сиденье. См.Установка передних сидений.

Снятие направляющих сиденья (нижняя секция)

• Снимите сиденье. См.Подготовка
• Сожмите крепежный кронштейн и снимите его
• Снимите боковую крышку. См.Спинка сиденья
• Снимите проводку и замок ремня безопасности с внутренней направляющей

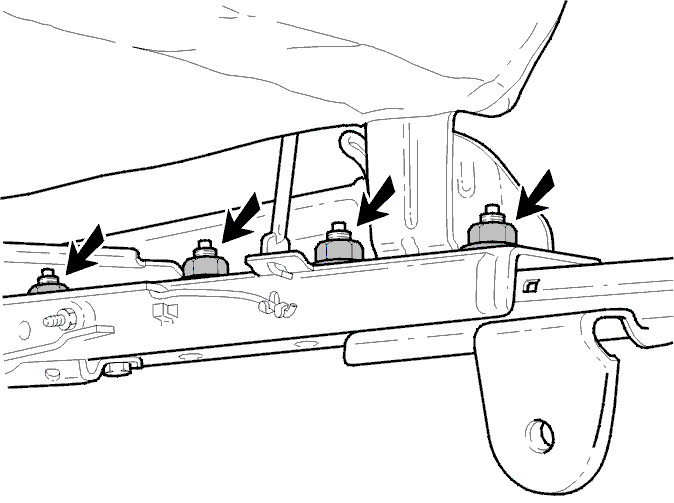

• Снимите гайку, крепящую направляющую сиденья к раме (нижняя секция)
• Снимите направляющую.

Снятие кронштейна рамы сиденья с рамы сиденья

Примечание: При замене рамы или газовой стойки, следует снять кронштейн рамы сиденья.

• Снимите сиденье. См.Подготовка

Примечание: Для наружных направляющих, снимите боковую крышку. См.Спинка сиденья.
- Регулируемо: Снимите винты и ручки
- Выверните задний винт
- Снимите крышку
- Выверните передний винт
- Выверните задний винт. Снимите направляющую (с газовой стойкой).

Примечание: При замене газовой стойки, следует выпустить газ (просверлите 4 мм отверстие, как показано на иллюстрации).

Установка направляющей сиденья на раму (с газовой стойкой)

Примечание: При замене рамы или газовой стойки, следует снять кронштейн рамы сиденья.

• Установите сиденье в самое высокое положение (регулируемо)
• Прикрепите газовую стойку к раме (регулируемо)
• Установите направляющую. Расположите газовую стойку в креплении (установите самый задний винт)
• Подвиньте направляющую вперед. Установите передний винт. Затяните до 15 Н·м
• Установите боковую крышку. См.Спинка сиденья.

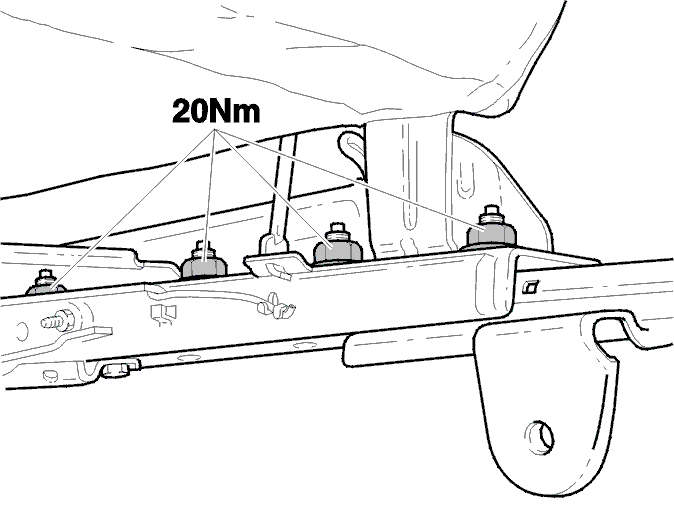

Установка направляющих сиденья (нижняя секция)

• Расположите направляющую. Установите гайки. Обратите внимание на раскос. Затяните до 20 Н·м
• Установите боковую крышку. См.Спинка сиденья
• Установите крепежный кронштейн (сожмите его)
• Установите сиденье. См.Установка передних сидений.
