Спинка сиденья (1999)

Подготовка

Снимите сиденье. См.Замените переднее сиденье в сборе (-1999) или(2000-).

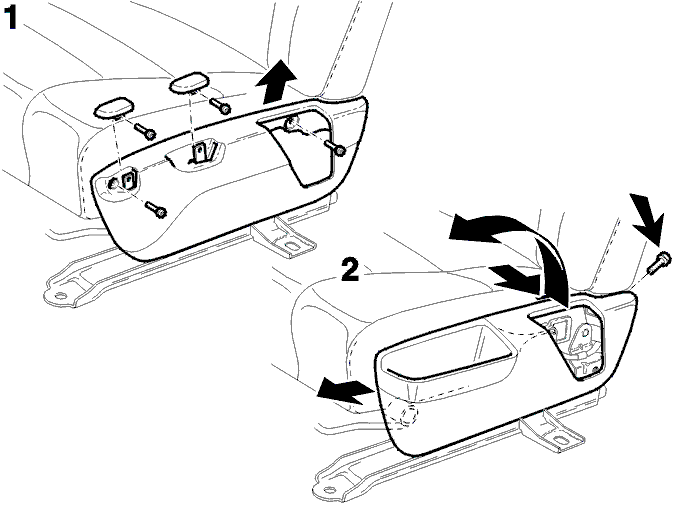

Снятие боковой панели с сиденья

Регулируемые сиденья:

• Выверните винт. Потяните 2 защелки вверх
• Выверните 2 винта крепления. Снимите крышку с направляющих.

Нерегулируемые сиденья:

• Выверните винт с задней стороны. Немного потяните панель в сторону. Оттяните панель от опоры
• Снимите панель, повернув ее. Начните с задней части.

Снятие спинки сиденья

Снимите:

• Разъемы обогревателя сиденья (если имеется)
• Разъем жгута проводов SIPS с кронштейна.

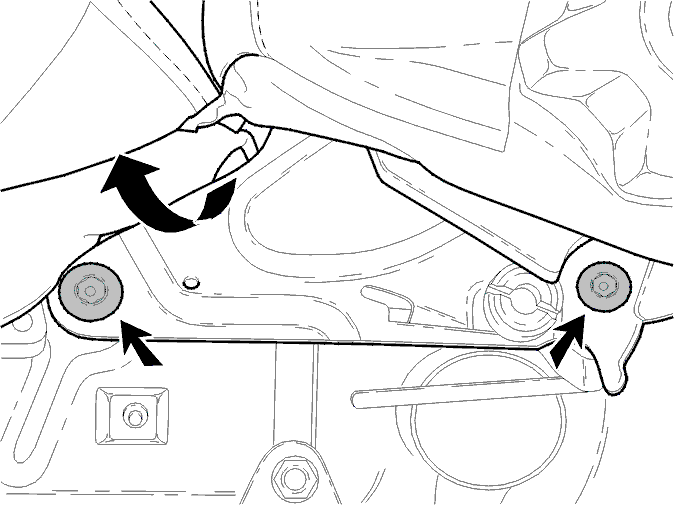

Поднимите обивку, чтобы открыть доступ к винтам.

• Снимите винты и спинку сиденья с сиденья.

Отметьте трассу прокладки кабеля зажигания SRS.

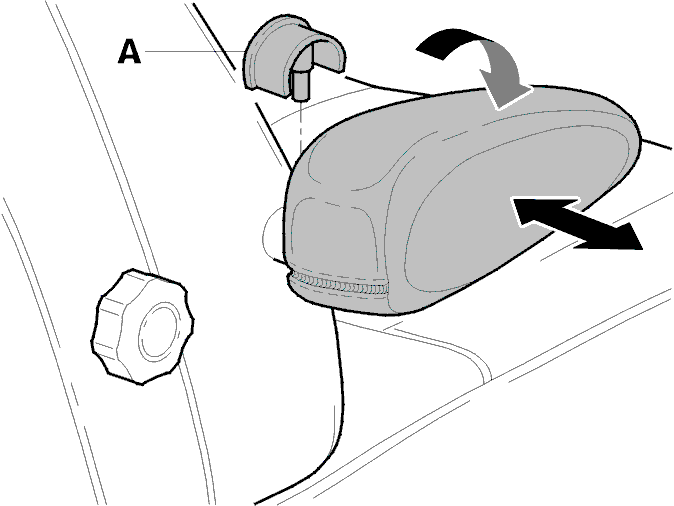

Снятие подлокотников (если имеются)

Снимите:

• Зажим (А)
• Подлокотник на спинке сиденья.

Снятие ручек регулировки с сиденья

Ручка регулировки поясничной опоры

• Поверните ручку против часовой стрелки до упора
• Приложив некоторое усилие, потяните ручку наружу, поворачивая ее при этом против часовой стрелки
• Снимите шайбу.

Ручка регулировки спинки сиденья

• Снимите ручку вращательным движением
• Снимите гайку с вала
• Снимите направляющую ручки регулировки.

Снятие передних подголовников

Вдавите 2 защелки (А) на задней части. Поднимите подголовник.

Снятие обивки спинки сиденья

• Задвиньте стопорные штыри вверх. Сложите спинку сиденья вперед
• Отцепите обивку над пластмассовой панелью снизу (с левой и правой сторон)
• Полностью расстегните застежку-молнию обивки
• Постепенно поднимайте обивку, одновременно отцепляя ее сзади
• Отделите обивку от набивки:
• Снимите обивку.

Снятие пластмассовой основы с рамы спинки сиденья

• Отсоедините пластмассовую основу снизу
• Потяните пластмассовую основу вверх. Поднимите пластмассовую основу над стержнем регулятора. Снимите пластмассовую основу, повернув ее.

Снятие надувной подушки безопасности SIPS на спинке сиденья

Запишите трассу прокладки кабеля зажигания SRS и расположение кабельных зажимов.

• Перережьте кабельные зажимы
• Выверните 2 винта крепления изнутри. Выньте надувную подушку безопасности SIPS из передней части подрамника
• Отсоедините разъем от рамы сиденья.

Снятие набивки спинки сиденья

Отметьте положение пружин и ограничителей.

• Отцепите 6 пружин
• Снимите набивку.

С панелью обогревателя:

• Отсоедините разъем
• Снимите кабель с рамы сиденья
• Снимите нагревательный элемент согласно Нагревательный элемент, спинка сиденья, замена

Установка набивки спинки сиденья

• Проверьте резиновый элемент и пружину внутри
• Расположите набивку
• Зацепите пружины на место согласно инструкциям.

С панелью обогревателя:

• Установите нагревательный элемент согласно Нагревательный элемент, спинка сиденья, замена
• Проложите и закрепите кабель
• Подсоедините разъемы.

Установка надувной подушки безопасности SIPS (Система защиты при боковом ударе) на спинку сиденья

• Расположите надувную подушку безопасности SIPS (Система защиты при боковом ударе) на раме спинки сиденья.

Осторожно: Если надувная подушка безопасности SIPS (Система защиты при боковом ударе) сработала, должны быть заменены винты крепления надувной подушки безопасности. Новые винты должны быть такого же типа и качества, как и старые.

Примечание: Если надувная подушка безопасности SIPS не была активирована, см.Правила обращения с несработавшими модулями надувных подушек бе зопасности/пиротехническими натяжными устройствами ремней безопаснос ти.

• Подсоедините разъем к раме сиденья
• Установите винты. Затяните до3 Н·м
• Закрепите кабель зажигания SRS на опоре в его первоначальном положении.

Установка пластмассовой основы в раму спинки сиденья

• Расположите пластмассовую основу сверху. Потяните раму вниз. Поднимите раму над стержнем регулятора. Вдавите раму на место
• Расположите набивку сиденья по отношению к раме.

Установка обивки спинки сиденья, общая информация

Для закрепления зажимов используйте специальные плоскогубцы номер 1158962-9.

Осторожно: Используйте только фирменную обивку Volvo или обивку, одобренную Volvo, при замене обивки спинки сиденья.

Установка обивки спинки сиденья

• Выверните обивку наизнанку
• Разместите обивку наверху
• Прикрепите обивку к стальным проволокам в набивке на обратной стороне. Используйте четыре зажима (А)
• Натяните обивку на раму. Прикрепите обивку к набивке на обратной стороне. Используйте три зажима (В)
• Потяните обивку вниз спереди. Закрепите обивку в набивке. Используйте четыре зажима (С)
• Потяните обивку дальше вниз, чтобы она установилась в нужное место
• Поднимите выступы. Подвиньте спинку сиденья вперед
• Установите обивку на пластмассовую раму снизу
• Полностью закройте застежку-молнию обивки.

Установка ручек регулировки на сиденье

Ручка регулировки поясничной опоры

• Новая обивка: отметьте и просверлите 30 мм отверстие
• Поместите шайбу
• Установите ручку. Поворачивайте ее по часовой стрелке, пока она четко не установится, щелкнув второй раз.Проверьте функционирование.

Ручка регулировки спинки сиденья

• Новая обивка: отметьте и вырежьте крест диаметром 40 мм
• Закрепите шайбу на стержне
• Установите гайку. Затяните до 10 Н·м
• Расположите ручку. Вдавите ручку на место
• Потяните за ручку, чтобы убедиться в надежности крепления.

Установка спинки сиденья

• Расположите спинку сиденья на раме. Затяните 4 винта пальцами
• Затяните винты. Затяните до: 48 Н·м
• Вставьте кабель зажигания SRS. Затяните его, как указано выше
• Установите обивку.

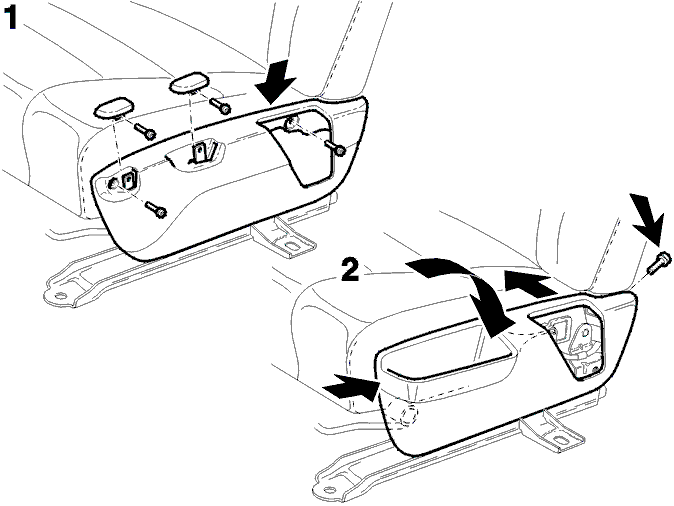

Установка боковой панели на сиденье

Регулируемые сиденья:

• Вдавите панель на место над ручкой регулировки
• Закрепите панель винтами
• Расположите ручки. Закрепите ручки винтами.

Нерегулируемые сиденья:

• Зацепите панель на место в передней части
• Расположите винт на обратной стороне. Затяните винт.

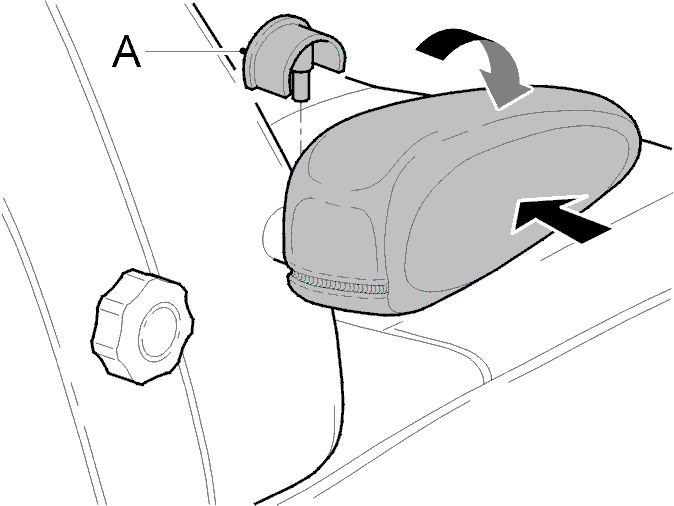

Установка подлокотников (если имеются)

• Очистите сопрягаемую поверхность
• Установите подлокотник. Закрепите подлокотник стопорным зажимом (А).

Установка подголовников

Примечание: Подголовники должны быть надежно закреплены в сиденье. Проверьте, потянув за подголовник.

Установка сидений

Установите сиденье в автомобиль. См.Замените переднее сиденье в сборе (-1999) или(2000-).
